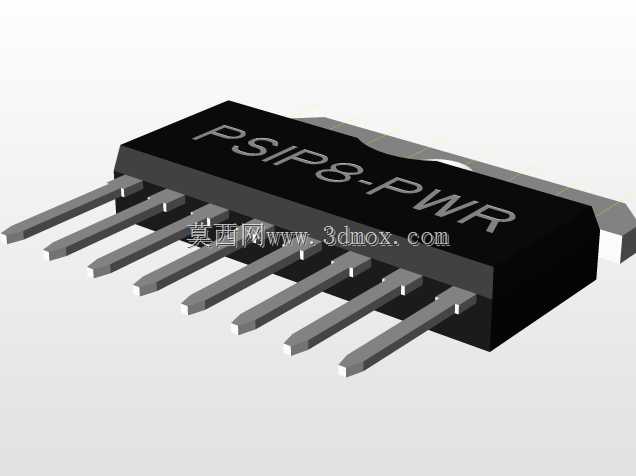

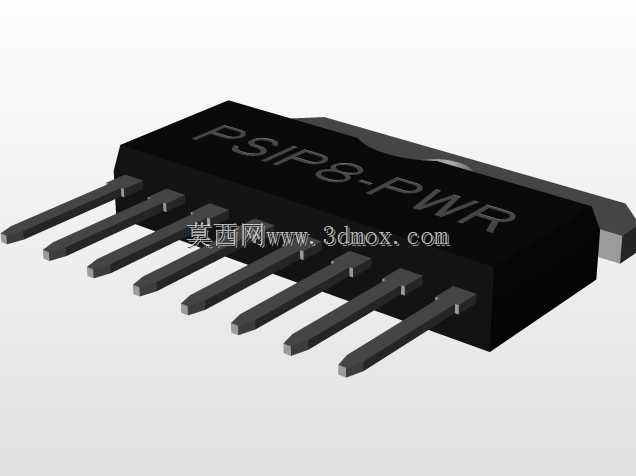

在消费类电源板卡、工业控制驱动板、小功率电源模块的PCB布局设计环节,直插式功率器件的封装选型直接决定了板卡的焊接良率、散热表现与后期维护便捷性,这款PSIP8PWR封装的8针电源类器件,正是针对小功率直插安装场景设计的标准化封装结构。做板卡布局时最先要卡准的就是安装边界尺寸,该封装引脚节距为2.54mm,是行业通用的标准直插引脚间距,适配市面上绝大多数通用PCB钻孔间距规范,无需额外定制特殊孔位,能直接匹配常规波峰焊、手工焊的加工工艺要求;器件本体总长度20.32mm、宽度3.5mm、本体高度14.4mm,布局时需要在器件本体周边预留至少1mm的安全间隙,避免和周边贴片电容、电阻、接线端子等器件产生结构干涉,同时要注意引脚伸出PCB背面的长度控制在2mm以内,防止剪脚后残留引脚过长造成背面线路短路。从设计思路来看,这类封装采用单侧引出8根直插引脚的结构,相比双侧引脚的DIP封装,在宽度方向占用的PCB板面空间更小,适合在板卡边缘、狭长型电源回路区域布置,引脚采用平直冲压成型结构,每根引脚的截面尺寸统一,插入PCB钻孔时的对位容错率更高,能有效减少插件工序的引脚弯折、插偏问题。器件本体采用黑色塑封结构,表面印有清晰的型号标识位,生产环节的丝印工序可直接在本体平面印刷型号、参数标识,不会因为曲面、凹凸结构造成丝印模糊。实际应用中,这类封装多用于小功率线性稳压器、低压差电源管理芯片、小功率MOS管等器件的封装,塑封本体的散热面可在布局时贴合PCB板面的铺铜区域,通过铜箔传导分散器件工作时产生的热量,无需额外加装散热片即可满足1-2W功耗下的连续工作散热需求。建模过程中严格还原了引脚的倒角细节、本体与引脚的衔接过渡结构,没有做多余的简化处理,导入PCB结构装配校验环节时,可直接用于检查器件与周边结构件、外壳的干涉情况,也能用于生成插件工序的作业指导示意图,帮助产线作业人员快速识别器件安装方向,避免反向插装造成的电路烧毁问题。针对维修替换场景,该封装的引脚间距统一,同封装不同参数的器件可直接替换,无需修改PCB钻孔设计,能大幅降低后期板卡维护的物料适配成本。
- 全部评论(0)
- 模板大小: 2.27 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: STEP / IGES,VRML / WRL,STEP / IGES,PTC Creo Elements
- 软件分类: 通用机械零部件
