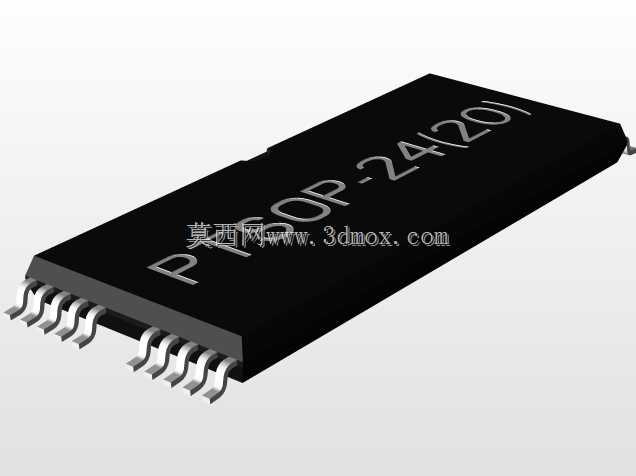

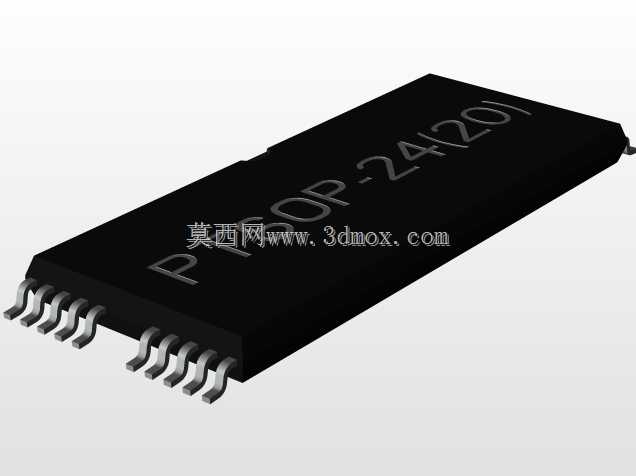

PTSOP24贴片SMD芯片封装结构

这款PTSOP封装的贴片芯片，是表面贴装类半导体器件的典型封装形态，在消费电子、工业控制板卡、通讯终端设备的PCB设计环节中应用极为广泛，这类薄型小外形封装器件，主要承担板载信号处理、电源管控、逻辑运算等核心电路功能，是各类电子整机实现小型化、高集成度设计不可或缺的基础元器件。从设计维度来看，该封装采用双侧翼形引脚排布，引脚共20个，引脚间距设定为0.5mm，封装本体宽度6.0mm，整体长度14.4mm，这类尺寸参数的设定，既平衡了芯片内部晶圆的布线空间需求，也兼顾了SMT回流焊工艺的可制造性要求，翼形引脚的成型弧度经过反复校核，既保证焊接时引脚与PCB焊盘的充分贴合，也能在温冲环境下释放部分热应力，降低焊点开裂的失效风险。在实际板级设计过程中，这类封装的安装边界需要预留足够的工艺空间，本体周边要避开过高的结构件干涉，焊盘尺寸需要严格匹配引脚宽度与伸出长度，钢网开口厚度与开窗比例也要对应0.5mm间距的焊接要求，避免出现桥连、虚焊等工艺缺陷。不同于传统直插类封装，PTSOP贴片封装的器件不需要在PCB上钻设过孔，能够大幅提升板面布线密度，减少板卡整体厚度，适配当下电子产品轻薄化的设计趋势。在三维建模过程中，这类封装模型需要精准还原引脚的共面度、本体的拔模斜度、引脚表面的金属质感细节，同时要标注清楚引脚的序号排布方向，避免结构设计或PCB Layout时出现封装方向搞反的低级错误。对于结构工程师而言，这类器件的三维模型主要用于板卡装配干涉检查、整机热仿真分析环节，准确的外形尺寸能够帮助设计人员提前预判器件与外壳、散热片、相邻元器件之间的间隙是否满足安规与装配要求，减少后期打样阶段的改模次数。这类薄型贴片封装的器件，在波峰焊或回流焊过程中对温度曲线的敏感度较高，模型还原的本体厚度参数也能辅助工艺人员评估不同位置的受热均匀性，优化焊接工艺参数。
