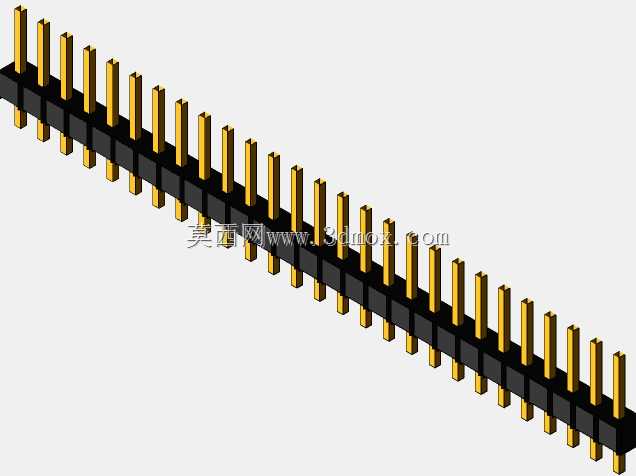

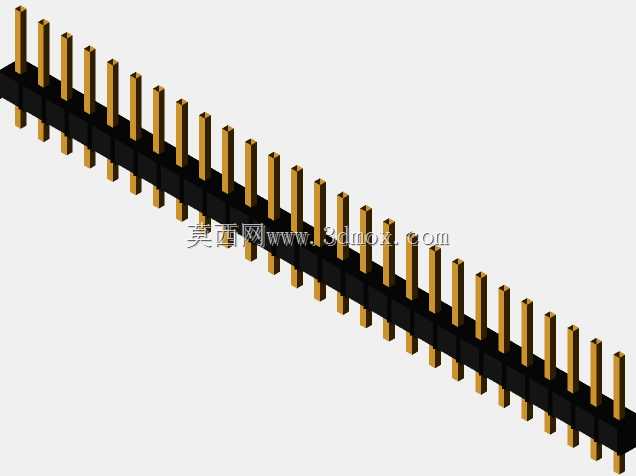

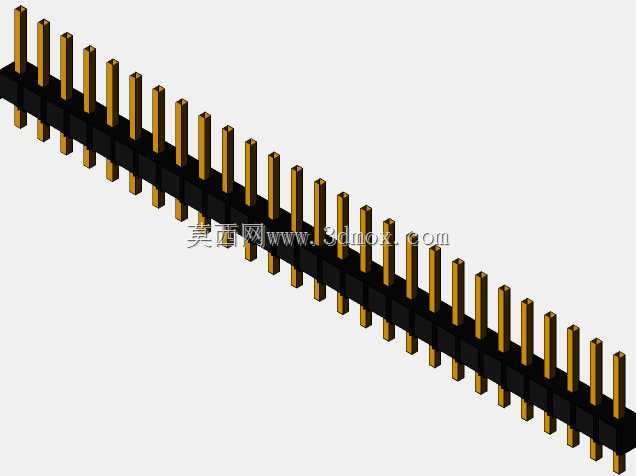

27位2.54mm节距直插排针连接器结构

在电路板互联设计场景中，这类单排直插排针是板对板、板对线连接方案里最常用的基础互联元件，广泛出现在工控控制板、消费电子主板、测试治具、嵌入式开发板的电路连接环节，承担不同PCB模块间的电信号传输、小功率电流导通作用，是电子装联环节用量极大的基础连接部件。设计这款排针时，首先要锁定核心安装边界：2.54mm是行业通用的标准节距，适配市面上绝大多数 breadboard、PCB标准封装孔位，不会出现孔位错位无法插装的问题；整体长度方向对应27个针位，累计长度68.58mm，安装时需要在PCB上预留对应长度的焊盘区域，宽度方向2.54mm、高度方向8.89mm的尺寸，也给周边元器件布局留出了明确的避让边界，避免出现插装后和周边电容、电阻、接插件产生结构干涉的问题。从功能特性上看，这款排针采用THT通孔插装工艺设计，插针部分采用黄铜基材做镀金或镀锡处理，保证接触电阻稳定、抗氧化能力满足常规工业环境使用要求，黑色绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座融化、针位偏移的问题。设计建模过程中，需要严格控制每根插针的同轴度、相邻针位的中心距公差，针体露出基座的长度要匹配母座的插合深度，既要保证插合后接触可靠，也要避免针长过长导致焊接后焊锡爬升过高影响插合，或是针长过短导致接触面积不足、连接松动。绝缘基座上的插针固定结构做了卡位设计，插针压入基座后不会出现轴向窜动，避免焊接或插合过程中针体被顶出基座导致的连接失效。在实际选型应用时，这类排针可以根据需求搭配对应节距的排母使用，也可以直接插装在PCB焊盘上做测试点引出，或是焊接导线做外部信号引出，单针载流能力可以满足常规信号传输、小功率供电的需求，在低压直流控制电路、数字信号传输电路中都能稳定工作。建模时还原了排针的真实结构细节，包括基座的倒角、插针的端部导向结构，方便结构设计人员在做整机布局时直接调用，核对安装空间、干涉情况，不需要重复建模，能有效缩短电路板结构设计阶段的校对周期。
