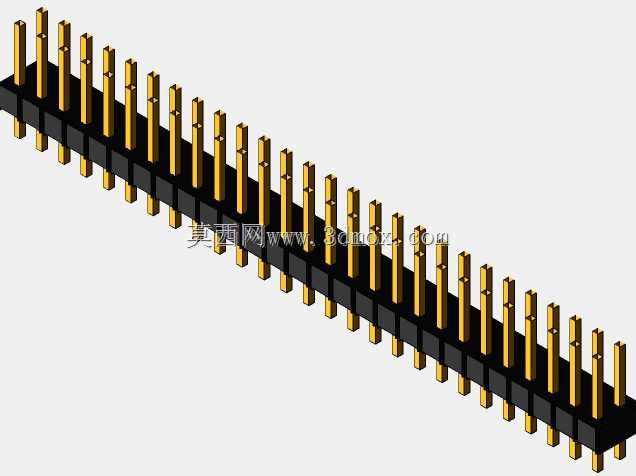

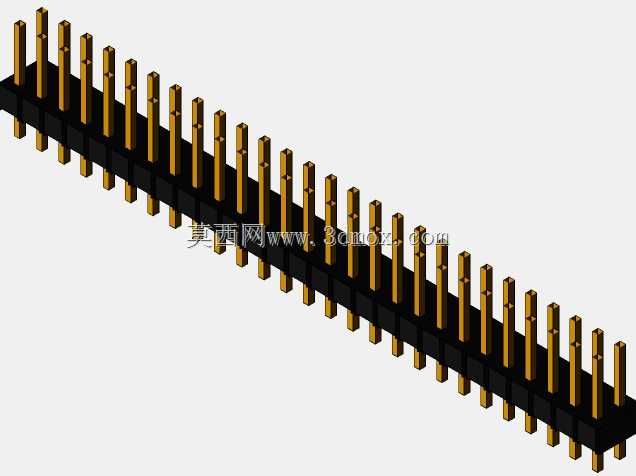

单排54Pin直插排针接插件结构

在工业控制板卡、消费电子主板、嵌入式开发模块的板间互联场景中，直插排针是应用频次极高的板级互联元件，本次呈现的单排54位直插排针，针对2.54mm标准间距的通用PCB焊盘设计，可匹配同规格排母实现板对板、板对线的可拆卸电气连接，在工控IO扩展板、单片机开发板、电源模块接口等场景中，能稳定传递低压控制信号与小功率供电电流。从实际安装边界来看，该排针总长度控制在68.58mm，本体宽度5.08mm，插装完成后元件高出PCB板面8.89mm，设计阶段就严格匹配常规PCB板的元件布局间距，不会和周边的贴片电容、电阻等低矮元件产生空间干涉，插针采用贯穿式直插结构，插装时可直接穿过PCB对应焊盘孔，波峰焊或手工焊接都能获得可靠的焊点强度，黑色绝缘基座采用耐高温工程塑料材质，过波峰焊时不会出现基座变形、插针偏移的问题，能承受常规焊接工艺的温度冲击。设计过程中，每根插针的位置度公差控制在±0.05mm以内，确保和对应排母对插时不会出现插针弯折、对位不准的问题，插针接触段采用镀金处理，降低长期使用后的接触电阻，避免氧化导致的信号传输不稳定，绝缘基座上的每一个插针固定孔都做了防呆限位设计，插针压入基座后不会出现轴向窜动，反复插拔过程中插针不会被带出基座。在设备运维场景中，这类标准间距排针的互换性极强，现场维护时无需特殊定制配件，即可快速替换损坏的互联元件，降低设备停机维护的时间成本，建模过程中完整还原了插针的倒角结构、基座的卡槽细节，可直接用于PCB布局的干涉检查、整机装配的结构验证，也能作为接插件选型阶段的空间匹配参考，帮助结构工程师在设计初期就确认元件安装空间是否充足，避免后期打样出现元件干涉的问题。
