120毫米台式电脑散热风扇金属防护网罩

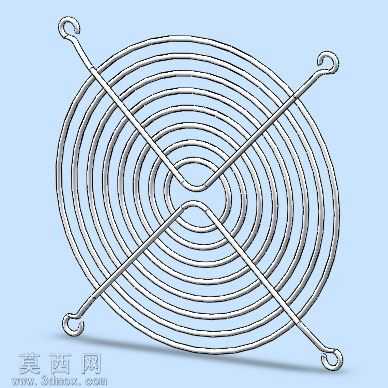

本作品为适配120毫米规格PC散热风扇的金属防护网罩三维模型，建模阶段采用SolidWorks软件完成全参数化设计，整体以螺旋环绕的金属丝为主体防护结构，搭配四根径向分布的固定支撑杆件，每根杆件末端设计有弯钩状安装结构，可直接卡入风扇边角的安装孔位，无需额外紧固件即可实现稳固装配，结构设计充分考虑了PC机箱内的安装便利性与防护可靠性。建模过程中首先绘制中心基准面，以同心圆螺旋线作为金属防护丝的路径扫描轮廓，精准控制每一圈金属丝的间距，既保证足够的通风通过率，避免遮挡风扇气流影响散热效率，又能形成致密的防护屏障，防止机箱内部线缆、异物触碰高速旋转的风扇扇叶引发故障。四根径向支撑杆采用等角度90度分布设计，扫描路径从中心区域延伸至网罩外沿，末端弯钩结构做了圆角过渡处理，避免尖锐边角划伤安装人员或破坏机箱内部线材。材质渲染阶段选用亮面镀铬金属材质，还原真实五金防护网的金属光泽与质感，对金属丝的粗细、支撑杆的截面直径都做了1:1的实物比例还原，螺旋圈数经过反复调整，在保证结构强度的前提下尽可能降低风阻，减少气流穿过网罩时产生的紊流与风噪。设计思路围绕实用化需求展开，整体结构无冗余部件，所有弯折处都做了应力释放的圆角处理，避免金属丝长期使用出现断裂变形，安装弯钩的尺寸适配标准120毫米风扇的安装孔距，可直接匹配市售绝大多数同规格台式机散热风扇、机箱排风风扇使用，模型完成后经过装配干涉检查，确认与标准风扇装配时无错位、卡滞问题，可直接用于散热配件的结构验证、3D打印打样或者五金冲压折弯加工的生产参考。
