三工位接线端子排结构设计方案

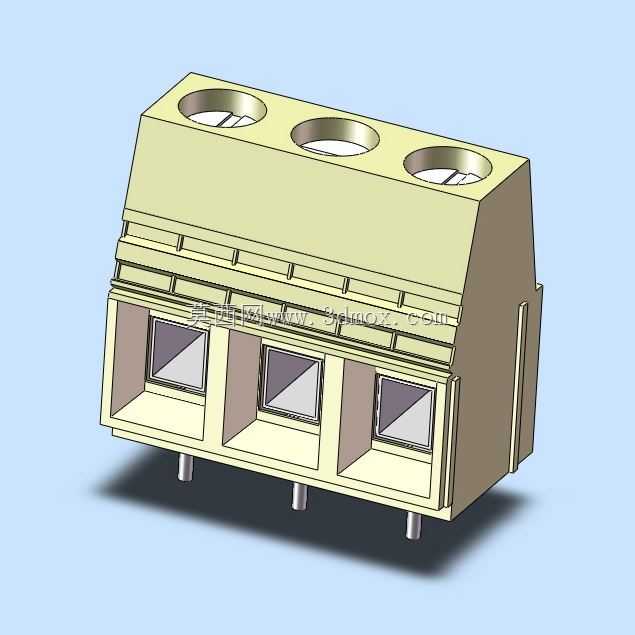

　　在低压电气柜、工业控制设备的布线环节，这类三工位接线端子是柜内导线分线、续接的核心连接件，日常运维中拆换导线、排查线路时，这类带透明观察窗的端子能直接看到内部压接状态，不用反复拆卸端盖就能确认导线是否压接到位，大幅降低现场运维的排查时间。从结构设计来看，整体采用斜顶面布局，三个顶部进线孔沿长度方向等距排布，孔位做了倒角导向处理，硬线剥线后可以直接顺着斜面孔位插入，不用刻意对准垂直孔位，现场接线时哪怕是戴绝缘手套操作也能快速完成插线动作。正面三个独立的接线腔互相做了隔筋分隔，相邻腔室之间的隔筋厚度留足了2mm的安全距离，避免不同回路的导线毛刺外露引发爬电问题，每个腔室正面嵌装的透明PC视窗，和腔室外框做了卡扣式配合，不用额外螺丝固定，

　　需要更换内部压接片时用一字螺丝刀就能撬开视窗，日常使用时视窗和框体的贴合缝隙控制在0.1mm以内，能阻挡柜内的灰尘、金属碎屑落入接线腔，避免积尘引发的接触不良问题。底部的三个定位插脚采用圆柱形结构，插脚直径和标准DIN导轨安装孔做了间隙配合设计，插脚根部做了R0.5的圆角过渡，压装到导轨上时不会因为应力集中出现插脚断裂的问题，三个插脚的中心距和常用的35mm宽度导轨安装位完全匹配，安装时直接对准导轨孔位按压就能完成固定，不需要额外的固定螺丝。整体壳体采用阻燃PA66材质，壁厚均匀控制在1.8mm，既保证了壳体的结构强度，在接线时拧紧压线螺丝不会出现壳体开裂的问题，也不会因为壁厚过大导致成型时出现缩痕，斜顶面的倾斜角度设置为15度，

　　刚好适配柜内布线时的导线走向，从柜外引入的导线顺着斜面接入端子后，自然形成向下的弯曲弧度，不会出现导线直角弯折损伤线芯的问题。每个接线腔内部的压线空间预留了6mm的深度，能同时容纳两根2.5平方毫米的多股软线压接，满足柜内分线时一进多出的接线需求，顶部进线孔的内径设置为4.2mm，最大能容纳4平方毫米的单股硬线接入，覆盖了常规低压控制回路的导线线径范围。在设计过程中，特意将三个工位的压线螺丝中心设置在同一条直线上，接线时用电动螺丝刀批量拧紧时不用反复调整对位角度，能提升批量装配的效率，壳体两侧的导向凸筋和相邻端子拼接时的凹槽做了适配，多组端子并排安装在导轨上时，凸筋卡入凹槽后能保证所有端子的顶面齐平，不会出现高低错落的情况，

　　方便后续做汇流排的跨接安装。考虑到工业现场的振动工况，每个接线腔的压线片底部做了防滑齿纹，导线压接后齿纹会咬入线芯表层，即使设备长期运行产生振动，也不会出现导线松脱的问题，透明视窗的内侧做了防雾处理，在温差较大的户外柜内使用时，视窗表面不会结露遮挡视线，运维人员隔着视窗就能直接观察到内部线芯的压接状态，判断是否存在松动、氧化的问题。
