0-75毫米行程手动快速夹紧工装

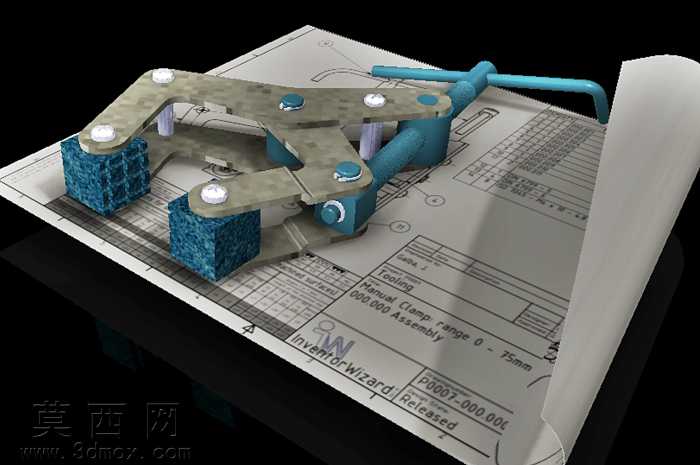

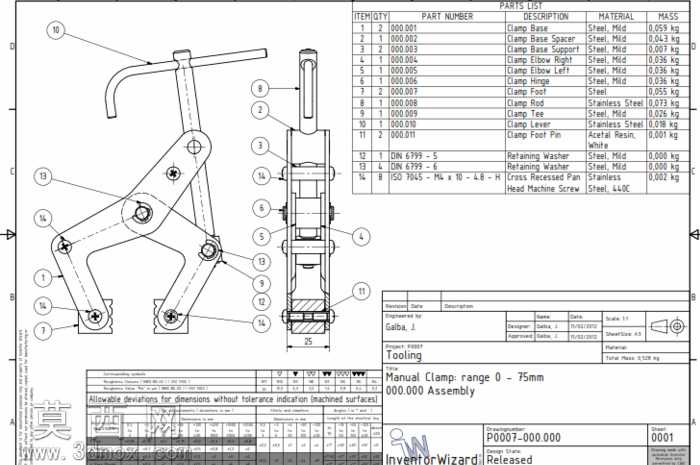

本作品为手动式快速夹紧工装，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差配合规范，对每一处铰接孔位、销轴配合面、手柄操作行程都做了精准的尺寸约束，确保模型可直接导出工程图用于实际生产加工。模型渲染阶段采用工业产品写实渲染方案，主体框架部分赋予哑光深灰金属材质，模拟高强度冷轧钢板冲压折弯后做喷塑处理的真实质感，表面添加细微的颗粒质感与轻微的环境反射效果，避免塑料感失真；操作手柄与铰接活动部件赋予亮蓝色工程塑料材质，搭配半哑光的表面粗糙度参数，既区分了功能部件的视觉层次，也还原了实际工装中操作件常用的绝缘防滑材质特性；所有铰接销轴、紧固铆钉部位赋予亮面镀铬金属材质，添加细微的倒角高光与磨损痕迹，提升模型的真实感。结构设计上采用多连杆肘节式夹紧原理，通过手柄的扳动带动多组铰接连杆实现死点锁止，夹紧状态下可依靠机构自身的力学特性保持夹持力，不会因外力振动出现松脱，有效夹持行程覆盖0至75毫米范围，可适配不同厚度的工件装夹需求。整体框架采用双侧板铆接结构，所有受力铰接点都加装了耐磨衬套的结构预留，既降低了活动部件的转动摩擦阻力，也提升了工装的整体使用寿命；手柄末端做了圆弧弯角设计，符合人体工程学操作逻辑，操作人员扳动时无需过大握力即可完成夹紧与松脱动作，适合钳工装配、工件焊接、机加工定位等多种场景使用。建模过程中对所有活动部件都做了运动干涉检查，模拟手柄从松开到锁止的全行程运动，验证各连杆之间无碰撞、无卡滞，活动行程与设计夹持范围完全匹配，各部件的壁厚、铆接点位的布局都经过受力合理性校验，确保实际生产后结构强度满足手动夹紧的受力需求，不会出现夹持变形、断裂等问题。
