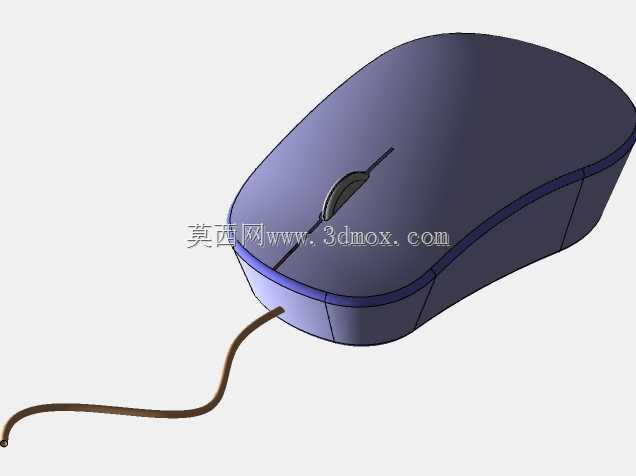

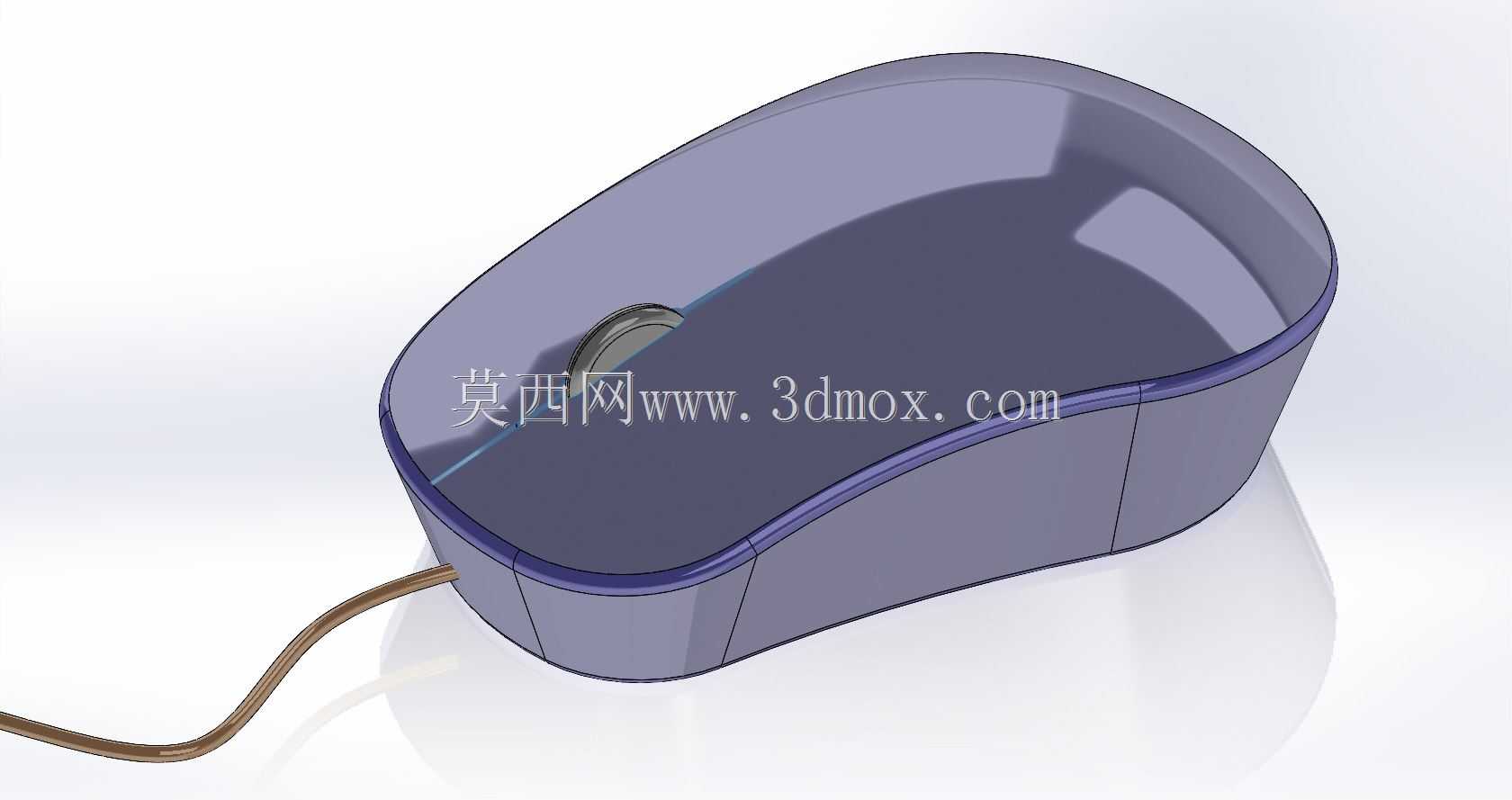

有线办公光电鼠标外观结构三维数模

日常办公场景中，有线光电鼠标是桌面人机交互的核心输入部件，这款模型还原了常规办公款鼠标的完整结构细节，可作为外设结构设计、桌面设备布局仿真的参考数模使用。从实际使用需求出发，这款鼠标的上盖曲面完全贴合成年人手掌自然放松的弧度，掌心承托区域做了微弧抬升处理，长时间握持操作时不会出现腕部悬空的疲劳感，左右按键与上盖采用一体化薄壁结构设计，按键触发区域的壁厚控制在1.2mm，既保证按压时的回弹韧性，又避免长期使用出现结构断裂问题。滚轮设置在左右按键的中轴线上，表面做了细密的防滑齿纹，滚动时的阻尼感适配日常文档翻页、绘图缩放的操作需求，滚轮下方预留了光电传感器的安装腔体，腔体周边设计了三个定位柱，可直接固定常规规格的光电传感PCB板，无需额外做结构调整。鼠标整体的长宽尺寸控制在115mm×62mm范围内，底部高度约35mm，属于常规中小手适配的尺寸规格，底部预留了四个圆形脚垫安装位，脚垫厚度0.8mm，安装后鼠标底部与桌面的间隙保持在1.5mm，既不会因为间隙过小刮蹭桌面，也不会因为间隙过大导致光电传感器识别精度下降。出线位置设置在鼠标前端的中轴偏左位置，线材出口做了圆弧过渡的防折结构，可避免日常使用中线材反复弯折出现内部线芯断裂的问题，鼠标内部的腔体划分清晰，分别预留了电池仓（有线款可作为配种块安装位）、PCB板固定位、按键微动安装位，各安装位的定位孔间距符合主流外设配件的通用安装尺寸，可直接适配市面上常规的鼠标微动、编码器等标准配件。在桌面设备布局仿真场景中，这款模型可直接导入办公桌面装配体，匹配键盘、显示器支架等周边设备的空间位置校验，避免桌面布局出现操作干涉；在外设产品改型设计中，可基于这个基础数模调整上盖曲面纹理、侧裙防滑结构、按键键程等细节参数，大幅缩短前期外观结构建模的周期。模型的分型面设置在鼠标侧面的装饰线位置，上下盖的卡扣位置均匀分布在壳体周边，合模后缝隙控制在0.1mm以内，完全符合消费类电子产品的外观装配精度要求，侧裙位置的微收腰设计，既提升了握持时的贴合度，也能在注塑生产时简化脱模流程，减少侧壁拔模的结构处理难度。
