汽车发动机排气歧管结构设计方案

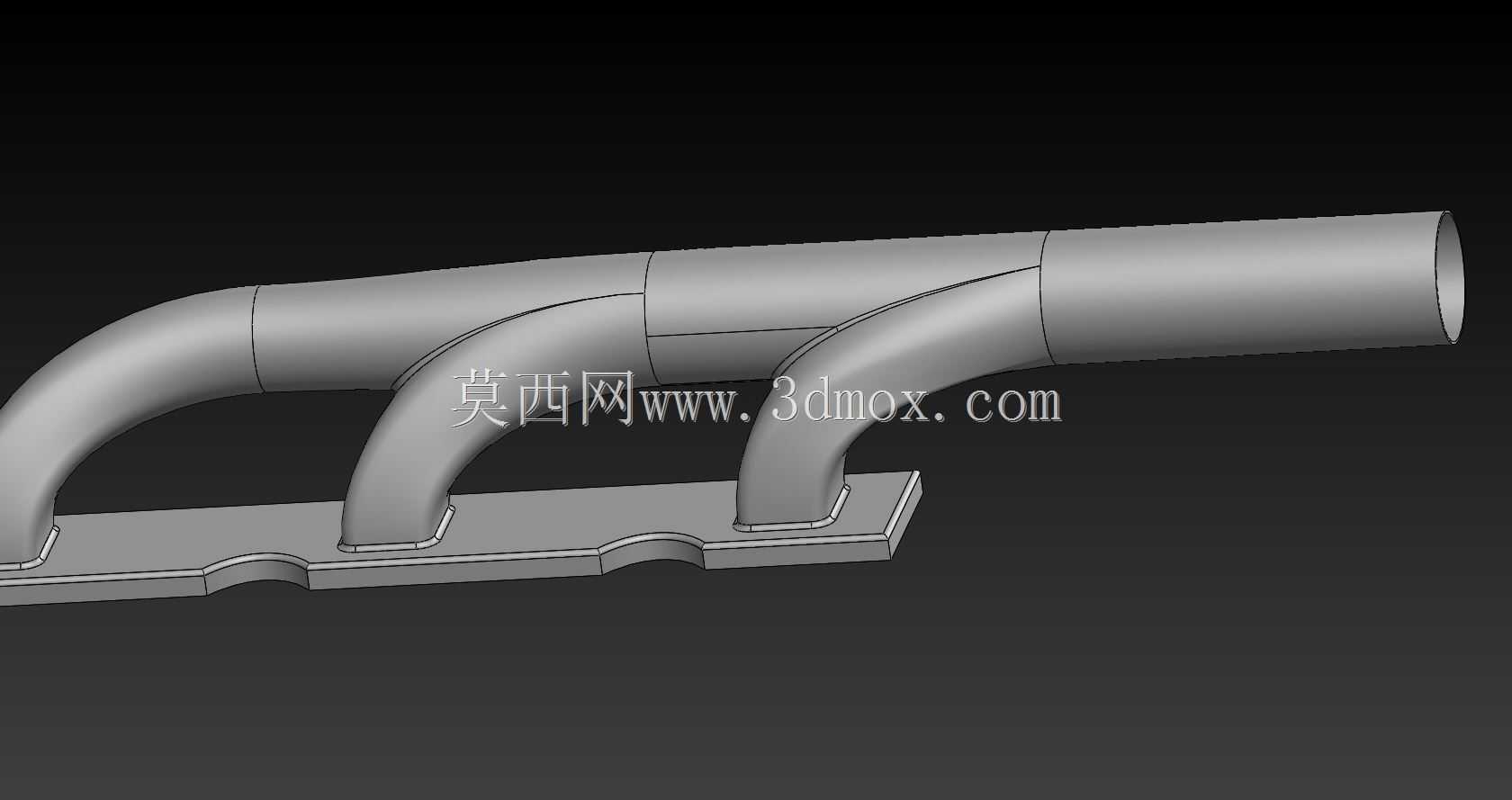

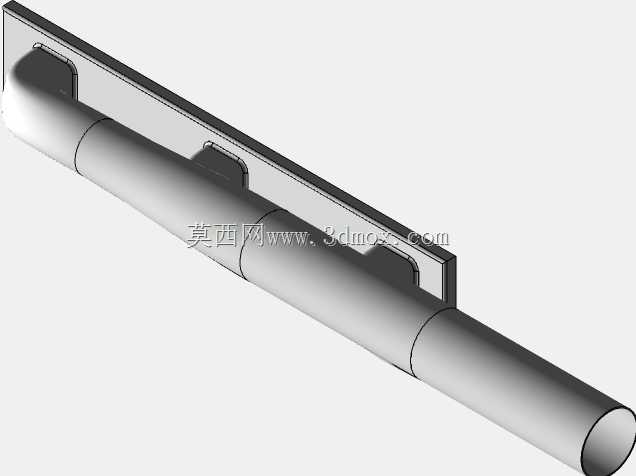

　　在车用内燃机的进排气系统开发环节，排气歧管的结构合理性直接决定了发动机的排气效率、各缸排气均匀性，甚至会影响整机的动力输出曲线与排气背压表现。这套排气歧管采用四缸机常用的四支路汇合单出口结构，四个进气支管分别对应发动机四个气缸的排气口位置，支管采用等长渐变曲率的弯管设计，尽可能降低各缸排气的行程差，避免不同气缸排出的高压废气在管路内形成干涉扰流，减少排气脉冲带来的能量损耗。从安装边界来看，底部的安装法兰采用一体化铣削成型结构，法兰面预留了对应气缸盖排气侧的安装孔位，法兰与支管的连接位置做了圆弧过渡处理，既可以降低焊接或者铸造过程中的应力集中风险，也能减少废气在管路转角位置的流动阻力，避免长期高温工况下出现连接位置开裂的问题。

　　实际装车场景中，这类排气歧管多用于小排量直列四缸自然吸气发动机，适配乘用车或者轻型商用车的动力总成布局，安装时需要在法兰与气缸盖结合面加装耐高温密封垫片，通过螺栓按规定扭矩对角紧固，避免高温高压废气泄漏。设计过程中，支管的弯曲半径经过多轮流体仿真验证，没有出现过小曲率的急弯结构，管路内壁保持顺滑过渡，能够让各缸排出的废气顺畅汇入主排气管道，再输送到下游的三元催化器、消声器总成。主出口段采用等径直管结构，出口直径匹配下游排气系统的连接口径，安装时可以通过卡箍或者法兰对接后续管路，不需要额外做变径转接。不同于传统的铸铁排气歧管，这套结构的管壁厚度均匀，支管与安装法兰的连接位置做了加厚处理，能够承受发动机排气过程中的持续高温冲击，

　　同时兼顾结构强度与轻量化需求，在工厂的台架测试环节，这类结构的排气歧管需要经过冷热冲击试验、气密性试验、振动耐久试验等多项验证，确保在全工况转速区间内都能稳定工作，不会出现开裂、漏气、变形等失效问题。从管路布局来看，四个支管的排布避开了发动机舱内的周边附件安装位置，不会和点火线圈、机油尺、冷却管路等部件产生干涉，装车后留有足够的散热间隙，避免高温辐射影响周边橡胶件、塑料件的使用寿命。在工业生产场景中，这类排气歧管既可以采用砂型铸造成型后做内壁打磨处理，也可以采用不锈钢管材弯制后焊接法兰的工艺生产，不同工艺对应的壁厚参数可以根据实际的性能需求做调整，弯管过程中需要控制管材的变形量，避免弯管位置出现管壁过薄、褶皱等问题，

　　影响结构强度与排气顺畅度。对于三维建模从业者来说，这类管路类零部件的建模重点在于各支管的空间曲率控制、法兰安装孔的位置度匹配，以及各段管路的相贯线处理，要保证模型的安装尺寸和发动机缸盖的排气口位置完全对齐，同时管路的走向要符合实际的生产工艺可行性，不能出现无法脱模或者弯管角度超出工艺极限的结构。在设备选型匹配环节，选用这类排气歧管需要确认发动机的缸心距、排气口分布尺寸、排气出口朝向，以及发动机舱内的可用安装空间，确保歧管装车后不会和周边部件产生运动干涉，同时排气背压要控制在发动机标定允许的范围内，避免因为排气不畅导致动力下降、油耗升高、排温异常等问题。
