经典黑白蓝拼接足球结构设计方案

　　日常接触的足球看似结构简单，实则每一块球面拼接单元的曲率、接缝配合都需要经过严谨的三维建模推导，才能保证成型后球体的圆度达标，满足运动过程中的受力均匀要求。从实际应用场景来看，这类足球结构设计不仅服务于常规竞技体育用球的生产开发，还可延伸至文创装饰球、儿童玩具球、工业球形缓冲部件的结构参考，不同场景下对球面壁厚、拼接缝的密封性能、材料弹性模量的要求存在明显差异，建模过程中需要针对不同使用场景调整曲面拼接的公差配合。

　　设计过程中首先要确定球体的公称直径，常规成人竞技用球的直径范围在215mm到225mm之间，建模时以球心为原点建立全局坐标系，将球面划分为12块正五边形单元与20块正六边形单元，两种多边形单元的边长保持一致，才能保证拼接时相邻单元的边完全贴合，不会出现曲面错位。很多新手建模时容易忽略多边形边长与球面曲率的匹配关系，直接将平面多边形投影到球面上，会导致相邻单元的接缝处出现缝隙或者面重叠，后续做实体加厚时会出现几何错误，无法导出用于开模或者3D打印的有效文件。

　　实际建模时需要先在球面上定位所有多边形的顶点坐标，通过球坐标系换算每个顶点的经纬度，保证每一块五边形单元周围均匀环绕5块六边形单元，每一块六边形单元间隔相邻五边形与其他六边形单元，这种经典的拼接结构经过上百年的实际使用验证，能够让球体在受到冲击时受力均匀分散到各个拼接单元上，避免局部应力集中导致球面开裂。完成曲面分片之后，需要对每一块球面单元做等距加厚，常规运动用球的球面壁厚在3mm到5mm之间，加厚方向朝向球心外侧，同时在每一块单元的拼接边缘做0.5mm的止口结构，方便生产过程中相邻单元的粘接或者热合定位，止口的配合公差控制在0.1mm以内，既不会因为公差过小导致装配困难，也不会因为公差过大出现拼接错位影响球体圆度。

　　从安装边界的角度考虑，如果是用于生产充气式足球，建模时需要在其中一块六边形单元上预留气阀安装位，气阀安装孔的直径根据通用气阀尺寸设定为8mm，安装位周围做局部加厚处理，厚度增加到8mm，保证气阀安装后与球面贴合紧密，不会出现漏气情况。如果是用于制作无充气的装饰实心球，就不需要预留气阀结构，直接将所有拼接单元组合成完整的封闭球面，内部填充实体结构即可，此时需要注意内部填充结构的密度均匀性，避免球体出现重心偏移，影响摆放或者滚动时的稳定性。

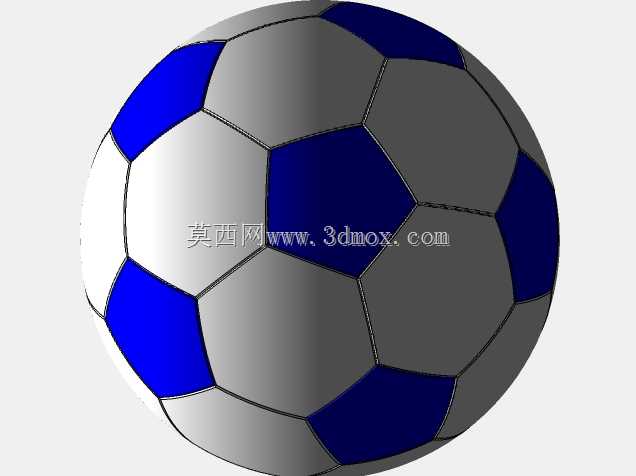

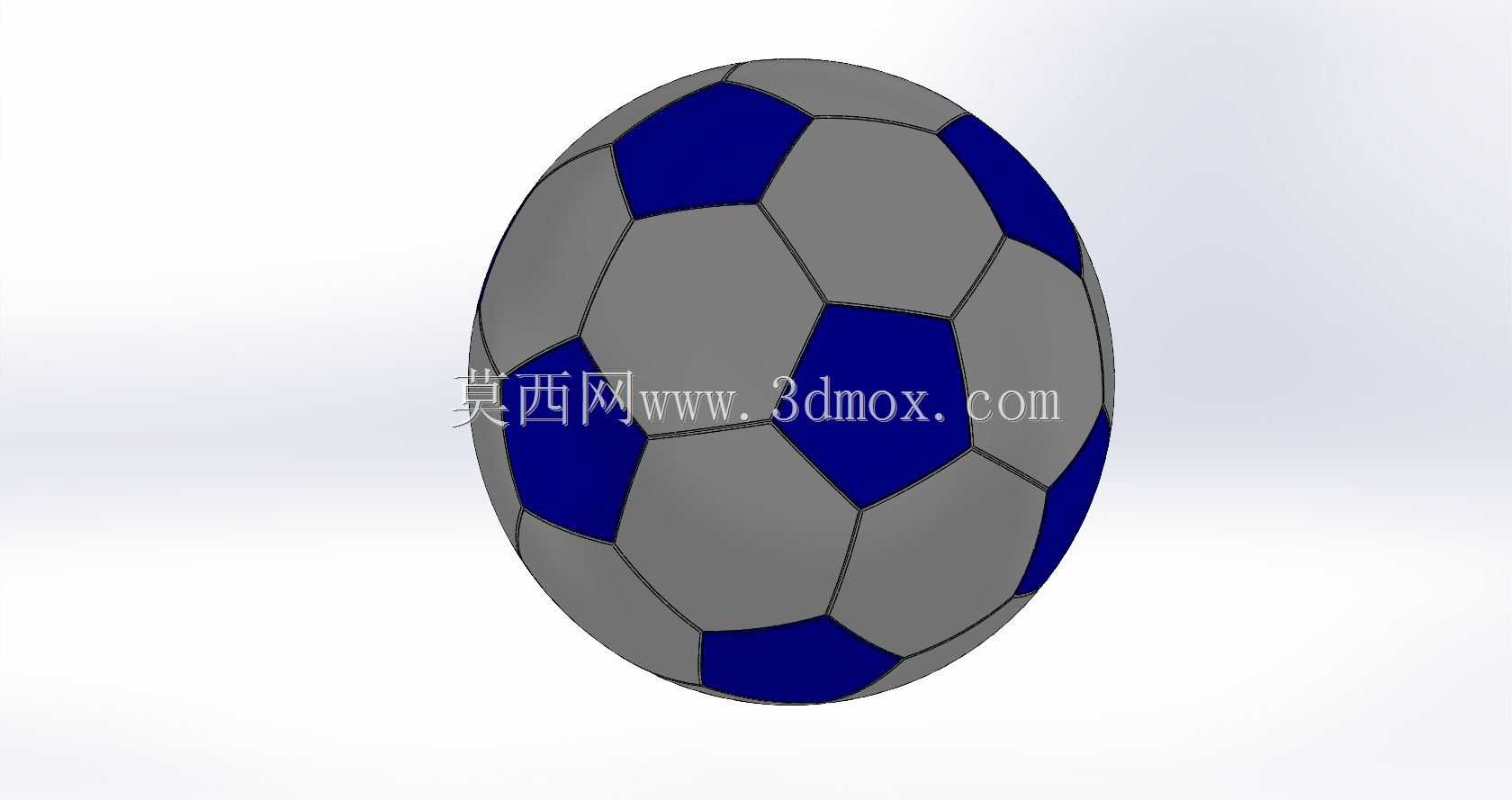

　　很多人在做球面渲染时容易忽略材质的分块设置，经典的足球配色会将五边形单元设置为深色，六边形单元设置为浅色，相邻色块之间的边界要与拼接缝完全重合，不能出现颜色溢出到相邻单元的情况。建模完成后需要做球体圆度校验，在球面上均匀选取32个检测点，测量每个点到球心的距离，偏差值控制在0.2mm以内才算合格，偏差过大会导致球体滚动时出现不规则跳动，无法满足运动使用要求。另外还要做受力模拟分析，对球面施加垂直方向的1000N冲击力，查看各个拼接单元的应力分布情况，最大应力值不能超过所选材料的屈服强度，避免踢球过程中球面出现凹陷或者破裂。

　　从生产适配的角度，这种分片式的建模结构可以直接对接注塑模具或者缝制工艺的生产需求，每一块球面单元可以单独导出为平面展开图，方便面料裁切或者模具型腔加工，不需要生产方再做二次曲面展开处理，能够有效缩短产品开发周期。针对不同的使用场景，还可以在建模时调整球面的表面纹理，比如竞技用球可以在表面增加0.3mm深的防滑纹理，提升球员控球时的摩擦力，装饰用球则可以将表面设置为光滑面，方便后续印刷图案。需要注意的是，表面纹理的深度不能超过球面壁厚的十分之一，否则会导致局部壁厚过薄，影响球体的结构强度。

　　实际建模过程中还要考虑拼接缝的处理，如果是热合工艺生产的足球，拼接缝处要做0.3mm的圆角过渡，避免热合后接缝处出现尖锐的毛边，影响使用触感；如果是缝制工艺的足球，拼接边缘要预留1.5mm的缝制余量，方便缝线穿过同时保证缝线不会外露。这些细节结构在三维建模时都需要提前考虑到位，不能等到生产阶段再调整，否则会导致整个模型的曲面结构需要重新搭建，浪费大量的设计时间。
