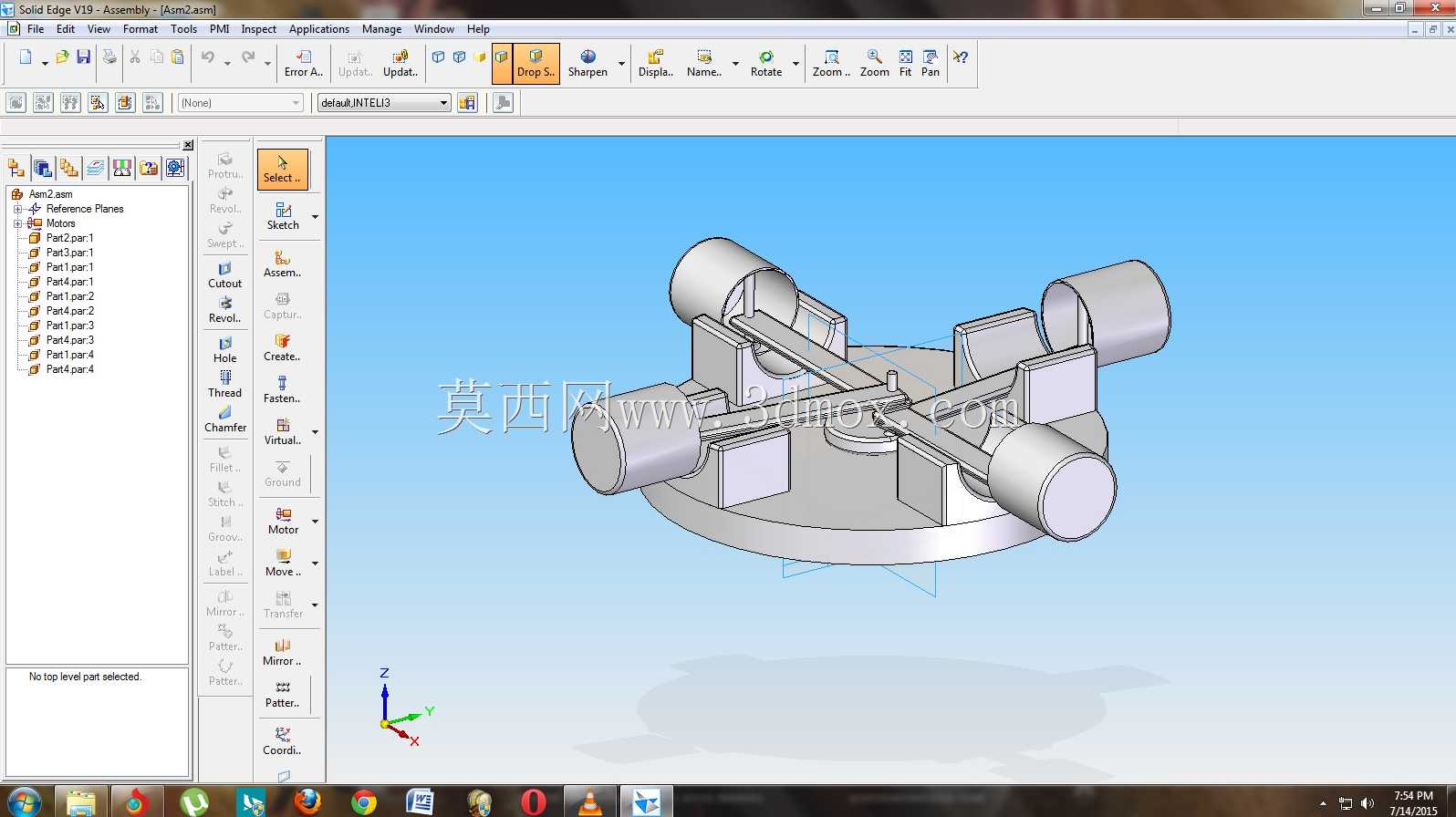

径向发动机缸体基础结构三维设计

在航空活塞动力、小型农用机械动力、老式航改装备的动力单元选型场景中，径向发动机凭借其星型布局的紧凑性、风冷散热的高适配性，始终在小功率大扭矩输出场景占据一席之地。本次呈现的径向发动机基础缸体结构，是整个动力单元的核心承载基体，所有气缸沿曲轴径向均匀排布，相比直列、V型发动机布局，能在更小的轴向空间内布置更多气缸，大幅缩短整机长度，适配对轴向安装尺寸有严格限制的装备场景。从实际功能来看，该缸体结构需要为活塞往复运动提供精准的导向腔道，同时承担燃烧过程中的高温高压载荷，还要整合曲轴安装位、连杆铰接空间、散热鳍片安装基面、进排气道预留接口等功能区域，设计过程中首先要确定各气缸的中心夹角，保证各缸做功顺序间隔均匀，避免曲轴输出扭矩出现大幅波动，同时要平衡各缸的冷却风道走向，让风冷气流能均匀扫过每个缸体外壁，避免局部热负荷过高导致的缸体变形。从安装边界来看，该结构的径向尺寸围绕曲轴回转中心展开，每个气缸的轴线均交汇于曲轴主轴颈中心，设计时需要严格控制各缸腔道的同轴度、圆柱度公差，避免活塞运动过程中出现偏磨，导致漏气、窜油等故障。缸体的壁厚设计需要兼顾强度与轻量化要求，在燃烧承压区域做局部加厚处理，在非承载的散热区域做薄壁结构，配合外置散热片提升热交换效率。设计过程中优先采用参数化建模思路，先搭建曲轴中心、各缸轴线的基准骨架，再基于骨架生成缸体内腔、外壁、安装凸台等特征，后续调整气缸数量、缸径、行程参数时，可直接通过修改骨架参数快速更新整体结构，无需重复绘制特征。这类径向发动机的缸体结构，在小型通航飞机、无人靶机、老式农业机械的维修替换、复刻改装场景中应用较多，其结构的对称性也让整机的动平衡调校难度更低，相比同排量的直列发动机，曲轴的主轴承载荷更小，能适配更高转速的动力输出需求，同时径向布局的结构也让维护人员能更方便地接触到每个气缸的火花塞、喷油部件，野外作业场景下的故障排查与零件更换效率更高。建模过程中需要特别注意各缸与曲轴箱连接位置的过渡圆角设计，避免应力集中导致的疲劳开裂，同时要预留出气门推杆、润滑油道的布置空间，保证后续配气机构、润滑系统的装配不会出现干涉。
