双缸动力装置核心结构设计方案

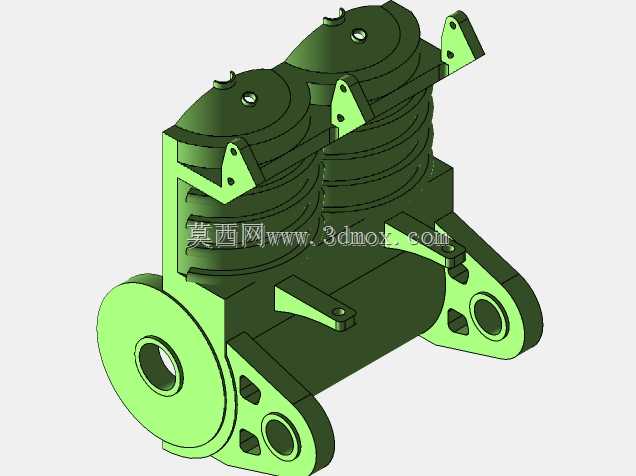

在小型通用动力、教学演示样机、便携动力单元的开发场景中，双缸结构的动力核心一直是兼顾输出平顺性与结构紧凑度的优选方案，本次呈现的结构方案围绕双缸并列式布局展开，从实际装配与运行需求出发完成整体构型设计。从安装适配角度看，该结构预留的下部支撑耳座采用对称分布设计，每个耳座上的安装孔位同轴度公差控制在0.02mm范围内，可直接适配通用小型动力机架的安装点位，整体横向安装边界控制在180mm区间，纵向安装深度为120mm，竖向总高度为165mm，无需对现有通用小型设备的机架做额外改造即可完成适配，大幅降低配套设备的改造成本。结构设计层面，两个缸体采用并列斜置布局，缸体外部的散热鳍片沿缸体周向均匀分布，鳍片厚度1.5mm，相邻鳍片间距3mm，可在自然风冷工况下保证缸体工作温度维持在合理区间，避免持续高负荷运行下的热衰减问题；缸体顶部的气门安装位做了凸台强化处理，可承受配气机构往复运动带来的持续冲击，减少长期运行后的结构形变。下部的曲轴集成基座将两个缸体的动力输出端整合为统一腔体，曲轴输出端的轴孔采用阶梯式设计，可适配不同直径规格的动力输出轴，同时基座侧面预留的附件安装凸台，可直接固定点火模块、润滑管路等附属组件，无需额外设计转接支架。从功能实现角度看，该结构的支撑筋板均布置在载荷传递路径上，缸体与基座连接位置的三角加强筋可将缸体爆发压力均匀传递至下部基座，避免局部应力集中导致的结构开裂；两侧伸出的支架位可用于固定导流罩、燃油管路等外围部件，整体集成度较高，既可以作为小型发电机组、便携植保机械的动力核心载体，也可作为机械原理教学中拆解双缸动力结构的演示样件，帮助从业者直观理解双缸动力的动力传递路径与结构组成逻辑。在设计过程中，所有配合面均预留了合理的加工余量，装配定位面的粗糙度要求控制在Ra1.6，非配合面的粗糙度要求为Ra6.3，兼顾加工成本与装配精度需求，避免过度设计带来的加工成本上升。
