步进式动力引擎三维结构设计

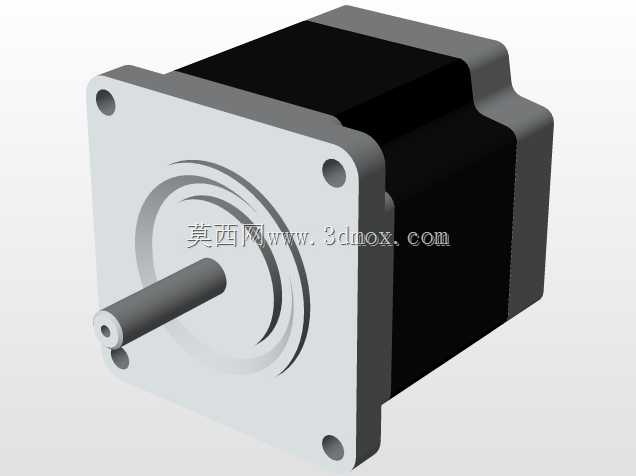

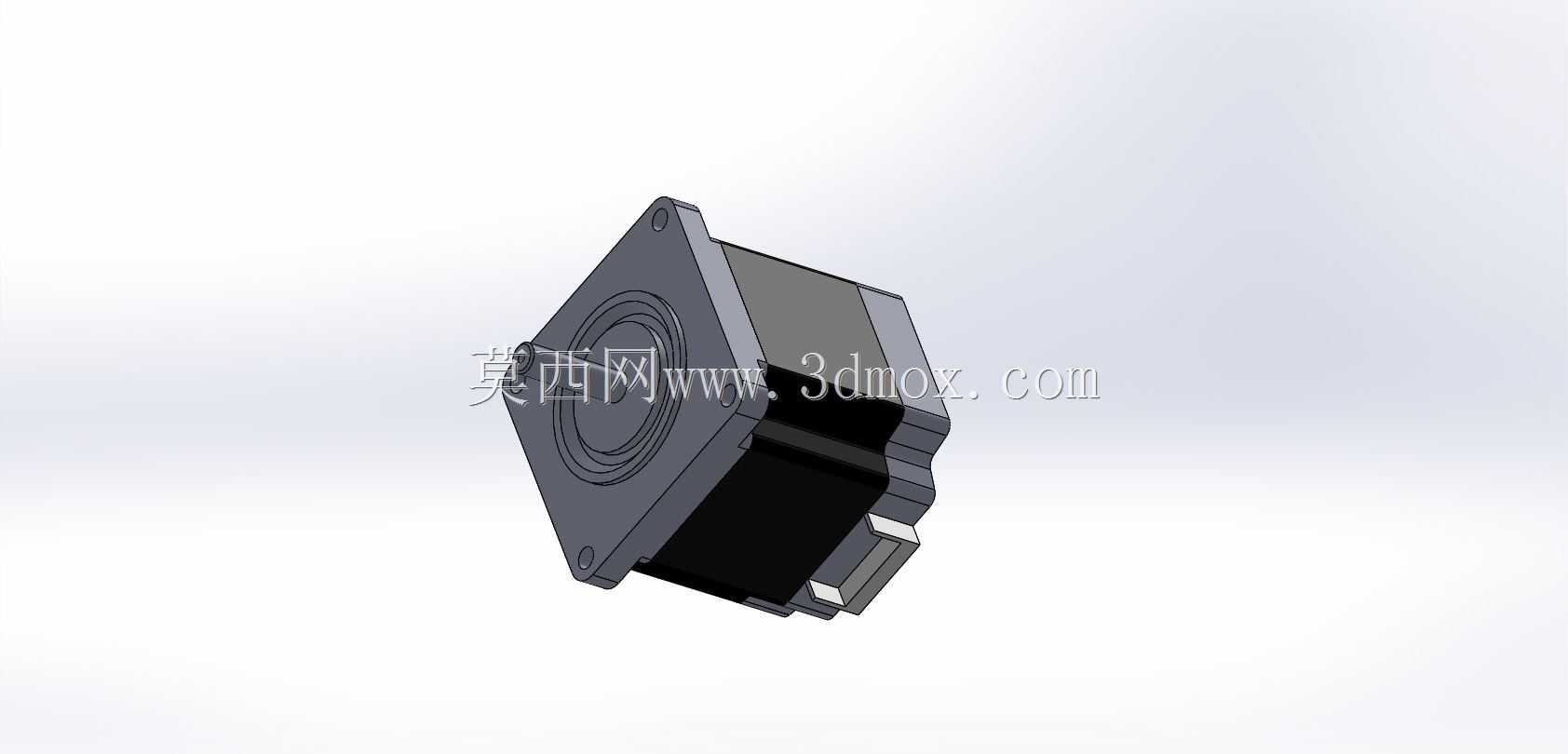

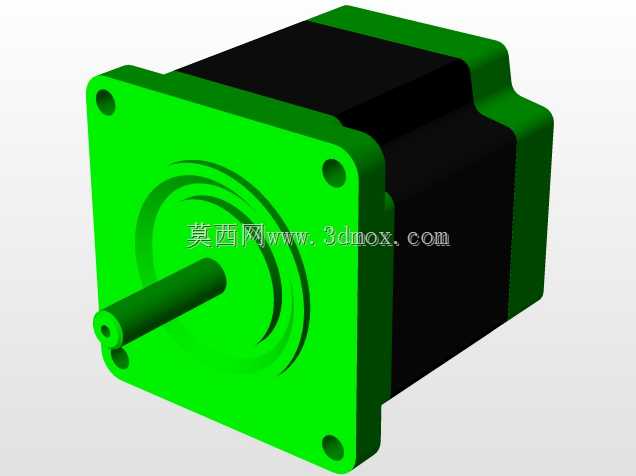

这款动力部件的三维结构设计，核心围绕小型机电设备的精准动力输出来展开，在自动化生产线的送料机构、3D打印设备的进给轴、小型数控雕刻机的位移驱动、电子装配设备的点位动作模块中都有广泛适配空间。从实际选型适配角度看，这类方形安装法兰的动力单元，安装孔位采用对称式四角布局，安装面平面度公差控制在0.02mm以内，能保证与设备安装基座的紧密贴合，避免运行过程中出现共振偏移。输出端采用轴伸式结构，轴径公差符合通用传动配合标准，可直接适配同步带轮、联轴器、小型齿轮等传动连接件，无需额外做轴径改制，能缩短设备组装的适配周期。设计过程中优先考虑了部件的散热需求，外壳采用分段式结构，后端预留了足够的散热接触面积，同时接线端采用侧出式布局，不会占用轴向安装空间，在紧凑安装空间内也能顺利完成接线作业，不会和周边的传动部件、走线槽产生干涉。从结构细节来看，前端盖与主体壳体采用止口定位配合，同轴度公差控制在0.015mm以内，能保证输出轴的回转精度，减少运行过程中的径向跳动，延长配套传动部件的使用寿命。壳体上的安装沉孔深度经过精准核算，锁紧螺栓拧入后不会突出安装面，也不会穿透壳体触碰内部绕组结构，兼顾了安装牢固性与内部结构安全性。在实际设备集成场景中，这类动力单元常作为点位运动的动力源，搭配对应的驱动器可实现精准的角位移控制，在需要频繁启停、精准定位的工位上，能稳定输出额定扭矩，不会出现丢步、卡顿的问题。三维建模过程中对所有配合面做了公差标注还原，装配关系完全按照实际生产装配逻辑搭建，可直接用于设备的整体装配干涉检查，也能作为同类型动力部件选型时的安装尺寸参考，帮助结构设计人员快速完成安装位的空间预留，减少反复核对尺寸的工作量。模型还原了部件的所有外部结构细节，包括接线端的接口位置、壳体的加强筋结构、安装法兰的倒角细节，在做设备整体三维装配时，能直观呈现部件安装后的实际状态，提前排查安装空间不足、部件干涉等设计问题，避免后续加工组装阶段出现设计变更。
