圆管弯制U型工业拉手结构设计

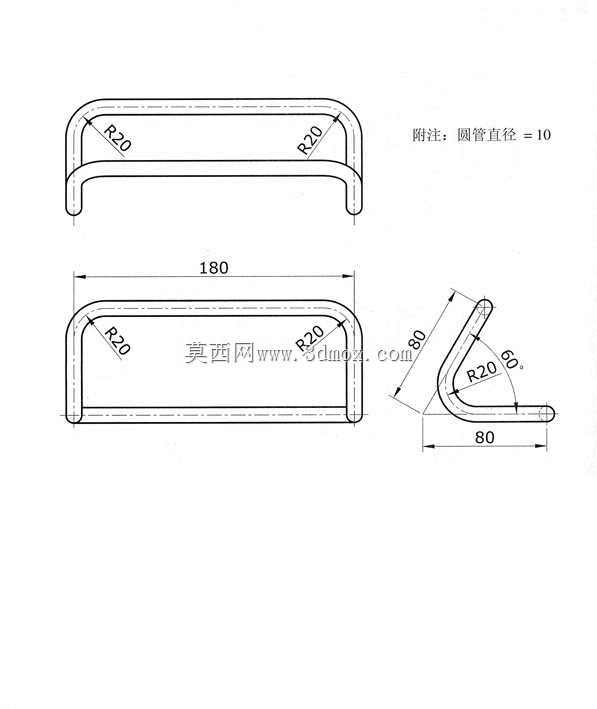

这款圆管弯制的U型拉手，是工业设备、工装柜体、防护栏门体上常用的操作握持部件，日常在车间的钣金机柜、小型设备操作侧门、工位器具周转箱的开合位置都能见到这类结构的应用，相比冲压焊接式拉手，整管弯制的结构没有拼接焊缝，长期握持施力时不会出现焊缝开裂的隐患，表面做抛光或者喷塑处理后也不容易积灰，适配工业场景下的日常清洁维护需求。从结构设计逻辑来看，这款拉手采用直径10mm的圆管作为基材，两端的弯折处做了R20的圆弧过渡，一方面是避免弯管过程中圆管外侧出现管壁拉裂、内侧起皱的工艺缺陷，另一方面圆弧过渡的位置没有尖锐棱角，操作人员握持开合的时候不会刮蹭工作服或者划伤手部，符合工业操作件的安全设计要求。整体安装孔的中心距设定为180mm，这个尺寸适配市面上多数标准机柜的侧门、设备检修门的预装孔位，不需要额外在门板上重新打孔调整，安装时只需要将拉手两端的直段插入门板预装孔，背面用螺母锁紧即可，安装边界上，拉手突出门板表面的握持高度为80mm，预留的握持空间足够戴劳保手套的手顺利伸入操作，不会出现空间过小卡手的问题。除了常规的直型U型结构，同参数的弯管工艺还可以调整弯折角度做60度斜角的异形拉手，适配斜面操作面板、倾斜式检修门的安装需求，弯折处同样保留R20的圆角，保证弯管成型质量的同时，握持手感和直型款保持一致。设计这类弯管拉手的时候，需要提前核算圆管的最小弯曲半径，10mm直径的圆管如果弯曲半径小于2倍管径，弯制时很容易出现圆管截面失圆变形，不仅影响外观，还会降低拉手整体的结构强度，R20的弯曲半径刚好对应2倍管径，是兼顾结构紧凑性和弯管工艺可行性的合理取值。两端的安装直段长度需要匹配门板的厚度范围，常规1.5-3mm厚的钣金门板都可以顺利安装，直段末端可以加工外螺纹或者做涨铆结构，根据不同的门板材质选择对应的固定方式，木质工位器具、铝型材框架的门板也能适配安装。日常使用中，这类圆管拉手的承重能力完全可以满足常规柜门的开合需求，整管一体的结构抗侧向冲击能力优于拼接式拉手，即使车间内搬运物料时不小心磕碰，也不容易出现变形断裂的问题，后期维护如果出现表面磨损，只需要拆卸下来重新做表面处理即可，不需要整体更换部件，能降低设备运维的配件成本。
