多频段蜂窝天线SMD触点结构设计

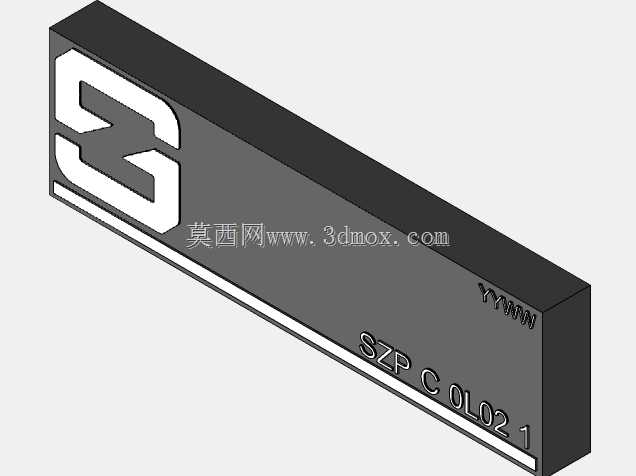

这款贴片式蜂窝天线触点结构，主要面向各类需要内置无线通讯功能的智能终端、物联网采集设备、工业数传模块的射频连接场景，是设备主板与天线辐射体之间实现稳定射频信号导通的核心接触部件。在实际工程应用中，这类触点常被布置在设备主板的边缘净空区域，避开主板上的高频电路、金属屏蔽罩等干扰源，保证信号传输路径的阻抗连续性，减少信号反射带来的增益损耗。从结构设计来看，该触点采用长方体基座加标识区的布局，基座整体采用低介电常数的耐高温工程塑料注塑成型，表面预留的标识刻印区可直接标注产品型号、频段匹配信息，方便产线装配时的视觉识别与防错，避免不同频段型号的触点混料错装。接触端采用带弹性余量的接触结构设计，能够适配SMT贴片焊接后的公差偏移，以及设备外壳组装时的装配间隙偏差，即使在设备受到轻微振动、冲击的工况下，也能保持触点与天线馈点的稳定接触，不会出现接触断开、阻抗跳变的问题。在安装边界设计上，该触点的整体厚度控制在常规贴片元件的标准厚度范围内，焊接引脚完全符合通用SMD回流焊的焊盘设计规范，不需要为其单独定制特殊钢网，可直接和主板上其他表贴元件一同过回流焊完成焊接，不需要额外的后道组装工序，能够有效降低整机组装的工艺复杂度。基座侧面的防滑纹理设计，一方面是在注塑成型时便于模具脱模，减少塑件表面的顶白、变形缺陷，另一方面在手工返修焊接时，能够增加镊子夹持的摩擦力，方便操作人员精准对位焊盘，不会出现打滑偏移的问题。接触端面的弧度设计经过反复调整，能够在保证接触压力足够的前提下，避免尖锐边缘刮伤天线馈点的镀金层，长期使用下也不会出现接触氧化、接触电阻增大的问题，可适配LTE、4G、3G、2G全频段的蜂窝信号传输需求，满足不同通讯制式下的阻抗匹配要求，在各类嵌入式数传设备、智能网关、车载通讯终端中都能适配使用，不需要针对特定设备做大幅的结构修改，通用性较强。
