微型USB接口适配连接法兰结构

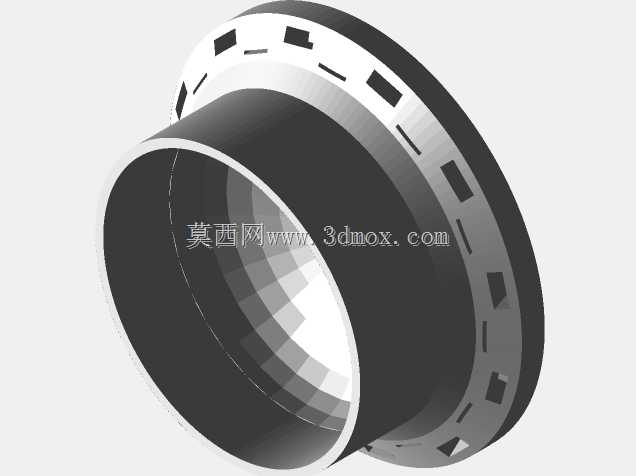

这类带周向定位卡槽的法兰式连接结构，常应用在微型数据接口的设备端安装场景中，多用于小型车载电子、便携检测设备的USB接口固定工位，能够在设备紧凑的内部空间里完成接口的定位、密封与抗扭转固定，避免设备在频繁插拔数据线的过程中出现接口松脱、焊点开裂的问题。从结构设计逻辑来看，整体采用阶梯式筒状法兰构型，一端为薄壁圆筒段，可直接嵌入设备壳体的预设安装孔内，圆筒内径匹配标准USB接口的外围尺寸，内壁预留0.1mm的装配间隙，方便接口组件的推入安装，同时在圆筒与法兰盘的衔接位置做了R0.5的圆角过渡，减少应力集中带来的结构断裂风险。法兰盘端面上均匀分布的矩形卡槽，是整个结构的核心定位特征，卡槽的位置、深度与设备壳体内部的卡扣凸台完全匹配，安装时只需将圆筒段对准安装孔推入，法兰盘旋转至卡槽与凸台卡合的位置，即可完成轴向与周向的双向固定，不需要额外打螺丝或者点胶固定，大幅提升产线装配的效率，也方便后续售后维护时的拆卸更换。在安装边界的尺寸把控上，法兰盘的外径比安装孔直径大3mm，形成足够的压合面，安装后法兰盘端面与设备壳体表面齐平，不会出现凸起或者凹陷影响外观的问题；圆筒段的长度根据设备壳体壁厚做适配，一般比壳体壁厚长0.2mm，保证接口安装到位后，端部不会突出壳体外表面，避免插拔数据线时接口受到侧向冲击力。周向卡槽的深度统一为1.2mm，卡槽侧壁做15度的拔模斜度，既保证卡扣卡合后的连接强度，也能降低注塑生产时的脱模难度，减少生产过程中的不良率。这类结构在实际应用中，还会根据使用场景调整材质，常规消费电子场景采用ABS注塑成型，成本低重量轻；如果是车载或者工业设备场景，则会选用PA66加玻纤材质，提升结构的抗冲击性能与耐温性能，适应车内高温或者工业现场的复杂工况。结构设计时还特意在法兰盘与圆筒衔接的位置预留了0.3mm的环形密封槽，可加装微型O型密封圈，满足户外便携设备的IP65级防尘防水要求，避免雨水、灰尘从接口安装缝隙进入设备内部，损坏内部电路。在插拔耐久性的设计考量上，法兰盘的卡合位置做了局部加厚处理，能够承受至少5000次插拔带来的侧向力，不会出现法兰断裂、卡扣滑脱的问题，完全满足消费类电子与小型工业设备的使用寿命要求。
