方形壳体式通风调节结构件

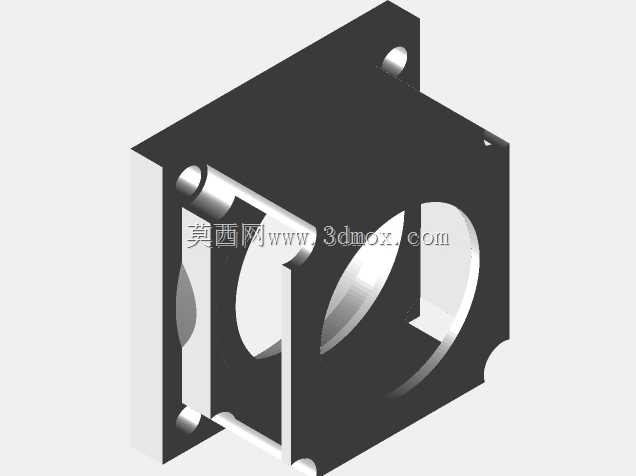

该通风调节结构件主要应用于小型通风系统、电子设备散热风道、工业控制柜通风回路等场景，作为风道通断与风量调节的核心承载部件，可直接嵌入对应安装位完成风道的通断控制与风量档位调节，适配小空间内的通风调控需求。从结构设计来看，整体采用方形带安装耳的壳体构型，壳体侧边预留的带孔安装耳可直接通过紧固件完成与风道壁板、设备壳体的固定，安装耳的孔位间距与壳体外轮廓尺寸经过匹配设计，可适配常规小尺寸通风口的安装边界，无需额外加工转接件即可完成装配。壳体内部设置有可转动的调节挡板结构，挡板通过两侧的圆柱转轴与壳体侧壁的轴孔配合，可绕转轴轴线转动，通过改变挡板的转动角度即可调整风道的通流截面积，实现风量从全闭到全开的无级调节，挡板边缘做了贴合处理，在全闭状态下可实现较好的风道密封效果，避免非工作状态下的灰尘、杂物倒灌进入风道内部。壳体两端的圆形通风口为进出风接口，可直接对接同直径的圆形通风软管或者硬管风道，接口处的壁厚经过加强处理，可承受管道对接时的挤压力，避免长期使用后出现接口变形漏风的问题。设计过程中优先考虑了结构的紧凑性，整体壳体采用一体化构型，减少了拼接零件的数量，既降低了装配复杂度，也提升了整体结构的刚性，在长期受风道气流冲击的工况下不易出现结构变形，调节动作的顺畅度可长期保持。转轴与轴孔的配合间隙经过合理设定，既保证挡板转动时无卡滞，也不会因间隙过大导致挡板晃动产生异响，适配常规工况下的通风调节使用需求，可直接作为小型通风系统的调节部件选型使用，也可作为同类通风调节产品的结构设计参考。
