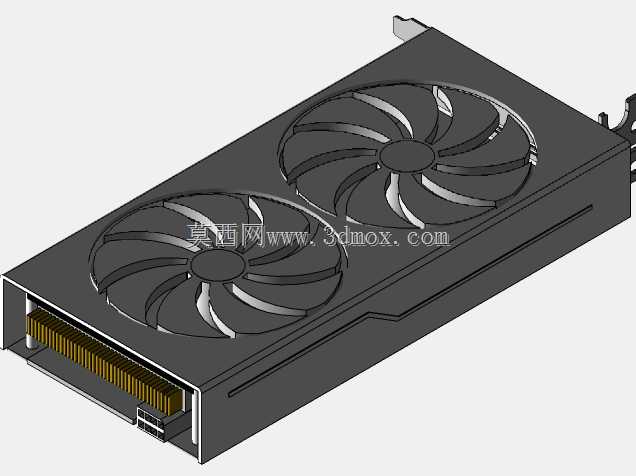

双风扇台式机独立显卡结构三维建模

这款双风扇结构的独立图形处理板卡，是面向桌面级计算平台打造的图形运算核心硬件，在三维设计工作站、电竞游戏主机、影视渲染集群、AI推理边缘计算节点中都承担核心算力输出作用。从结构设计逻辑来看，整体采用长条形PCB基板为承载基底，金手指端严格遵循PCIe x16插槽的物理尺寸规范，金手指长度、缺口定位、板端厚度都匹配标准插槽的安装公差，插入主板插槽后可保证信号触点的可靠贴合，避免接触不良导致的算力输出波动。板卡尾端预留的显示输出接口区域，按照常规机箱PCI挡板的开孔尺寸做了边界约束，安装时可直接适配标准ATX、MATX、ITX机箱的扩展槽位，不需要额外做挡板裁切改造。

散热模块是这款板卡结构设计的核心部分，双轴流风扇采用对角错位布局？不，是沿板卡长度方向平行排布，风扇扇叶采用曲面导流设计，运转时可将冷风直接吹向下方的鳍片散热组，鳍片采用穿FIN工艺与热管结合，热量从核心芯片传导至热管后快速分散到整片鳍片，再通过风扇形成的贯穿风道将热量排出机箱外。风扇外框与散热上盖一体化成型，既可以约束风道流向，避免冷风从侧边散逸，也能对下方的PCB元件形成物理防护，避免安装过程中磕碰掉件。PCB板上的元件布局做了分层避让，核心供电模块布置在靠近金手指的一侧，显存颗粒围绕图形核心排布，所有高元件都避开了散热模组的安装位，保证散热底座可以完全贴合核心表面，不会出现元件顶起散热底座导致的导热间隙。

板卡顶部的辅助供电接口位置做了结构强化，接口周围增加了塑料支撑件，避免插拔供电线时力度过大导致PCB焊盘脱落。挡板处的固定孔位严格遵循机箱扩展位的孔距标准，单颗螺丝即可完成板卡的端部固定，对于大重量的散热模组，板卡PCB内部增加了金属加强筋，避免长期使用后PCB出现弯曲变形，导致核心接触不良或者元件虚焊。从安装边界来看，整体厚度占用两个机箱扩展槽位，长度适配绝大多数中塔机箱的显卡安装空间，安装时不需要额外拆除硬盘架或者其他扩展配件，风道走向与机箱前进后出的整体散热风道匹配，不会打乱机箱内部的空气循环。在实际应用场景中，这类板卡既可以满足机械设计人员进行大型三维装配体的实时预览、工程图渲染输出，也可以支撑普通消费级用户的高画质游戏运行，还能为小型深度学习任务提供并行算力支持，结构设计上兼顾了散热效率、安装兼容性与长期使用的结构可靠性。
