西门子Sitop PSU100S工业电源单元

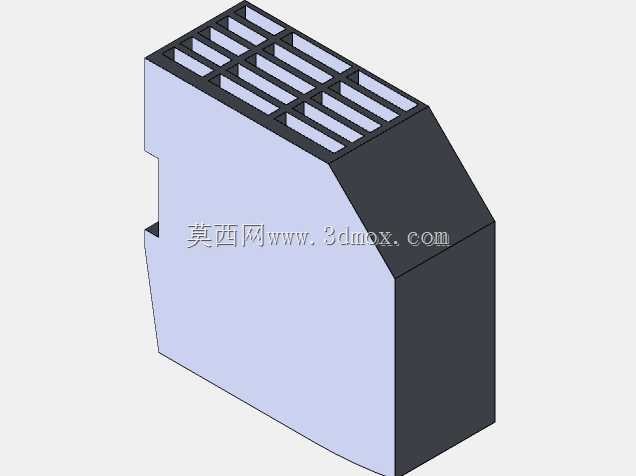

在工业自动化控制柜的内部布局设计中，导轨式安装的供电单元是整个柜内元件稳定运行的核心基础，这款西门子Sitop PSU 100 S的三维结构完全还原了实物的安装与外形特征，能直接嵌入各类电控柜的三维布局方案中，无需二次调整安装位尺寸。从实际工程应用场景来看，这类电源单元广泛部署在工厂产线的PLC控制柜、分布式IO站、小型设备控制箱内，承担着将工业现场交流市电转换为稳定直流低压电的作用，为柜内的PLC模块、传感器、中间继电器、现场总线通讯模块提供可靠的供电输入，是低压电控系统里不可或缺的前端供电部件。

从结构设计思路来看，这款电源采用了标准DIN导轨安装的卡扣式结构，背部的导轨卡槽完全匹配行业通用的35mm标准导轨尺寸，在做柜内布局排布时，只需要预留对应宽度的导轨安装空间即可，无需额外设计打孔安装位，能大幅缩短电控柜的装配布线周期。外壳的散热结构做了针对性的倾斜格栅设计，顶部的多组通风槽顺着外壳的斜切面排布，既可以保证内部功率元件工作时的热量自然向上散出，又能避免柜内布线时掉落的金属碎屑、灰尘直接垂直落入电源内部造成短路风险，这种斜向格栅的结构细节是工业级供电元件区别于民用电源的典型设计特征。

从外形尺寸与安装边界来看，这款电源的整体轮廓做了精准的还原，侧面的凹凸卡位结构完全匹配同系列元件的并排安装间隙要求，在多台电源并排部署在同一段导轨上时，相邻单元之间可以紧密贴合不会出现结构干涉，同时预留的接线空间完全满足柜内常规多股铜芯线的弯折半径要求，不会出现接线端子被相邻元件遮挡、接线操作空间不足的问题。外壳的分模线、边角的倒角弧度都和实物保持一致，在做三维布局的干涉检查时，可以精准模拟实际安装后的空间占用情况，避免后期现场装配时出现元件与线槽、走线桥架、柜门板的碰撞问题。

对于做电控柜三维布局、设备电气系统选型的工程师来说，这个模型可以直接导入到整体设备的装配体中，用来校验供电单元与周边元件的安装距离、布线走向，提前排查布局阶段的空间冲突问题，不需要再手动测绘电源的外形尺寸，能有效提升电气设计阶段的工作效率，减少现场装配时的整改工作量。
