工业级以太网交换设备外观结构

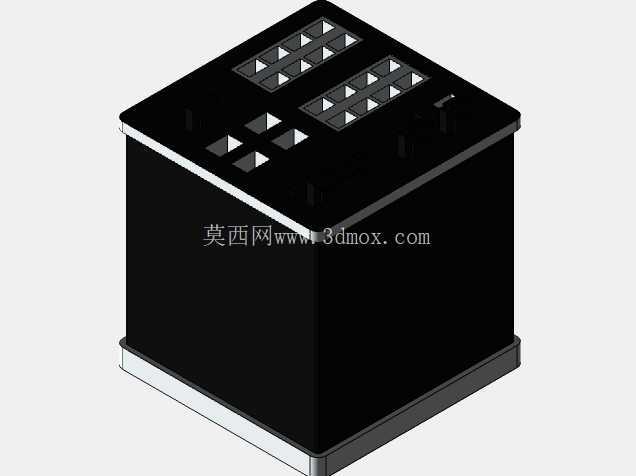

　　该模型呈现的是面向工业现场使用的紧凑型以太网交换设备，整体采用近似立方体的封闭机箱形态，适合在控制柜、设备侧接线箱、自动化产线网络节点等空间受限位置布置。设备顶部集中布置多组RJ45端口，端口按矩阵方式分区排列，便于现场网线插拔、线束整理和端口编号识别；顶面同时保留状态指示区域，可用于链路、速率、电源及运行状态的可视化反馈。机箱主体以黑色硬质外壳表现，边角做规整过渡，底部设置浅色安装边或底座结构，使设备在柜内安装时能够形成明确支撑边界。建模时重点还原了端口开孔、接口凸起、壳体分件、底部折边以及顶部面板的层次关系，能够用于检查设备与线槽、导轨、柜门和相邻电气元件之间的干涉情况。

　　从实际用途看，这类交换设备承担工业网络中的数据汇聚与转发任务，常见于PLC控制系统、机器人工作站、视觉检测工位、产线SCADA网络和机柜内部通讯链路。相比普通办公网络设备，工业现场更关注安装稳定性、端口可达性、维护空间和线缆弯曲半径，因此外观结构不能只看作一个盒体，而需要把接线方向、检修视线、固定方式和散热边界一并纳入设计。该模型在外形上保留了设备的高宽厚比例，顶部端口区域略微突出，便于工程师在布局阶段评估网线插头插入后的额外高度。若设备采用柜内平放或支架固定，底部边界可作为接触面参考；若采用壁挂或侧板安装，则外壳四周的平直区域也为支架、压条和螺钉固定提供了结构依据。端口分组设计有利于区分上行链路、下行设备和级联接口，减少现场误插。

　　壳体封闭形式能够体现内部电路板与外部接口之间的装配关系，顶部面板与主体箱体之间的分界线也为后续拆件、钣金折弯或塑料壳体建模提供参考。对于三维设计人员而言，该模型可用于控制柜空间校核、网络节点布置演示、设备外观方案沟通以及自动化系统数字样机搭建；在布线阶段，还可依据端口位置预判网线走向，避免柜门关闭后压迫接头，或与动力电缆过度交叉。整体结构简洁，接口特征明确，能够较真实地反映工业通讯设备在机械集成中的安装与使用状态。
