PQFP48封装贴片芯片三维结构设计

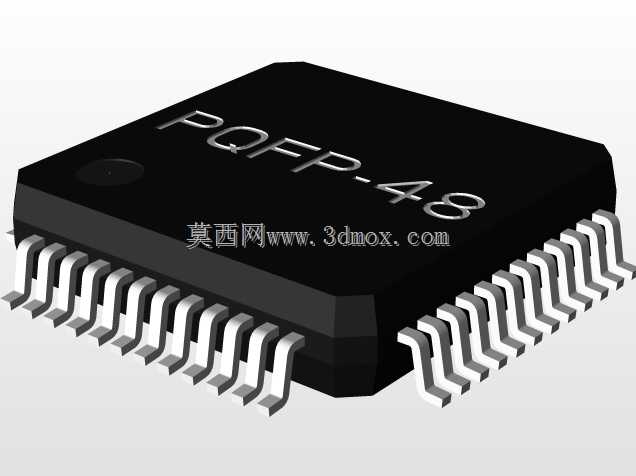

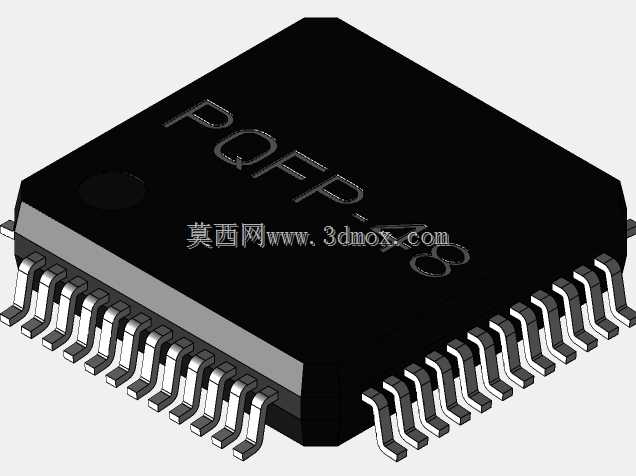

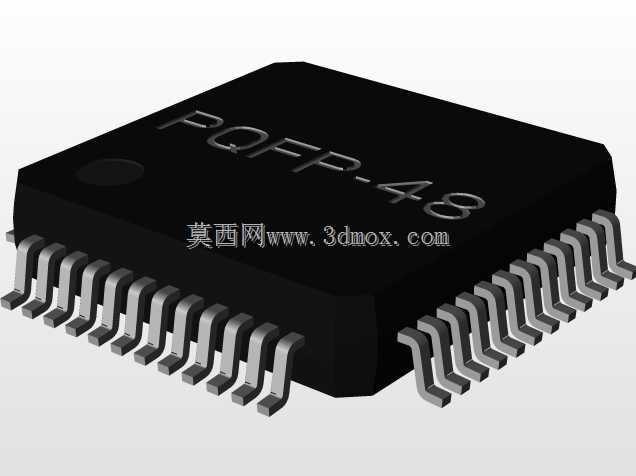

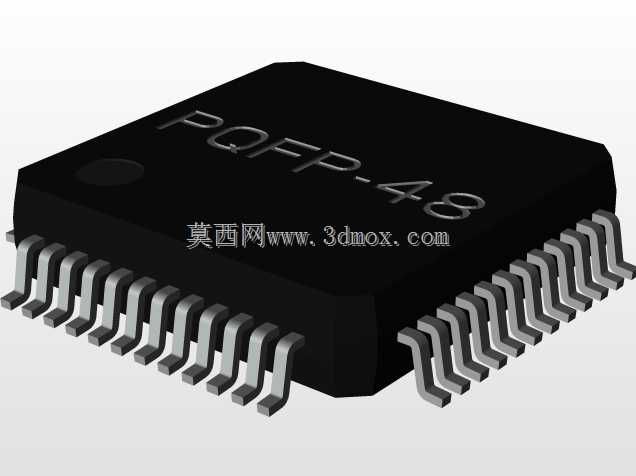

在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的表贴集成器件，这类器件的三维模型精度直接影响结构干涉检查、SMT钢网开孔校验、整机装配间隙验证的最终结果。这款PQFP48封装的贴片器件，采用0.65mm的引脚间距设计，本体长宽尺寸控制在10mm×10mm，整体封装厚度符合常规塑封LQFP/PQFP系列的通用尺寸规范，能够适配绝大多数高密度PCB板的贴装空间要求。从结构设计角度出发，建模时首先还原了塑封本体的边角倒角特征，避免直角结构带来的应力集中问题，同时精准还原了引脚的鸥翼成型弧度，每一侧排布12个引脚，四边合计48个引脚，引脚的弯折角度、伸出长度、焊盘接触段的平面度都严格参照实际器件的成型公差设置，能够直接导入PCB结构设计软件中与焊盘位置做匹配校验。在实际工程应用场景里，这类封装的芯片常被用作微控制器、逻辑接口芯片、电源管理芯片的承载封装，在做整机结构堆叠时，需要确认芯片本体与周边屏蔽罩、接插件、散热片的安全间隙，尤其是引脚伸出本体的长度部分，很容易在设计时被忽略，导致后续SMT贴装时出现元件碰撞、引脚虚焊的问题。建模过程中特意区分了塑封本体的哑光黑塑封材质与引脚的镀锡金属质感，本体表面的定位圆点标记也做了精准还原，这个标记是SMT贴装时的极性识别基准，在做生产工艺仿真时能够帮助工程人员快速确认器件贴装方向，避免反向贴装的批量生产事故。从安装边界来看，这款芯片的焊盘布局需要在PCB上预留对应的引脚焊盘与本体丝印框，模型的引脚底部平面与PCB贴合面的高度差设置为0.15mm，符合表贴器件焊锡厚度的常规工艺要求，在做热仿真分析时，也可以基于这个模型的本体体积、引脚散热面积参数，评估芯片工作时的热量传导路径，辅助设计周边的散热过孔与散热结构。对于结构设计人员而言，精准的封装三维模型能够大幅减少打样阶段的干涉问题，不需要等实物器件到手再核对尺寸，在方案设计阶段就可以完成全部的空间布局校验，尤其是在高密度的便携电子产品设计中，每一寸板上空间都需要精准利用，这类标准化封装的三维模型是PCB结构设计库中必不可少的基础元件。
