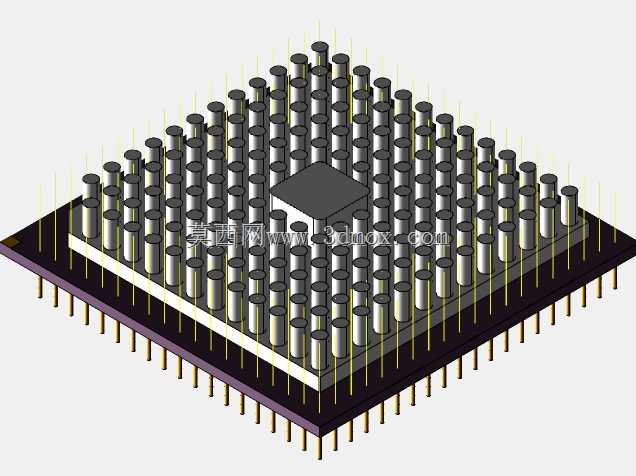

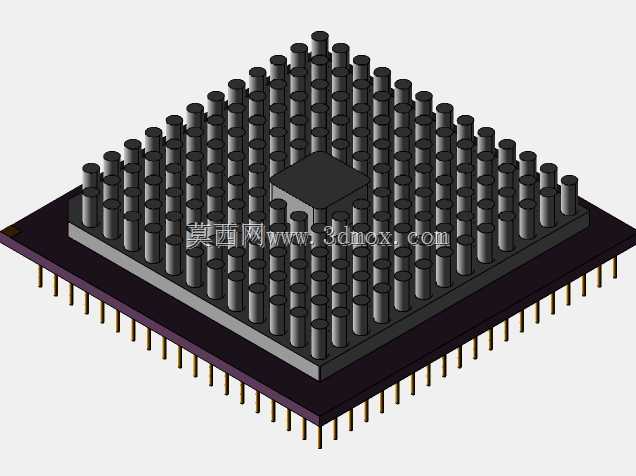

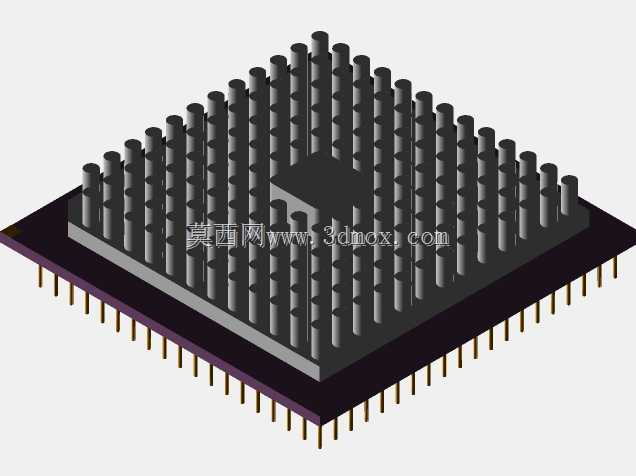

带散热片447引脚插针网格阵列芯片

在工业控制板卡、老式工控主机、嵌入式计算设备的主板设计场景中，这类带散热结构的插针网格阵列封装芯片是核心运算载体的常见选型，区别于常规无散热结构的塑封芯片，其自带的金属散热凸台能在无额外加装散热片的工况下，承担中等负载运算时的热量导出需求，适配封闭机箱内自然对流的散热环境，避免芯片核心因持续温升触发降频保护。从结构设计逻辑来看，该封装采用447根均匀排布的插针引脚，引脚间距严格遵循2.54mm的工业标准节距，这一参数完全匹配通用通孔插装PCB的焊盘网格设计，工程师在进行板级布局时，可直接套用标准PGA封装的焊盘库，无需额外定制非标准焊盘，能大幅缩短PCB打样前的布局周期。芯片本体长宽尺寸均为52.32mm，安装时需在PCB上预留对应尺寸的方形开孔区域，插针贯穿PCB后通过波峰焊完成固定，引脚伸出PCB背面的长度需控制在1.5-2mm区间，既保证焊锡浸润的可靠性，又避免引脚过长触碰机箱内其他金属结构引发短路。顶部的方形散热凸台与芯片核心通过导热胶层紧密贴合，凸台表面做了哑光氧化处理，相比光滑金属表面能提升12%左右的自然散热面积，在持续满负载运行时，核心温度可较无散热结构的同规格芯片降低18-22℃，适配7*24小时不间断运行的工业设备工况。建模过程中需重点还原插针的排布规律，中心区域因避让核心绑定区域无引脚，插针从核心外围按行列等距排布至封装边缘，每根插针的根部做了微小的圆弧过渡，避免插装时应力集中导致引脚断裂；封装底部的紫色绝缘层需严格控制厚度，安装后绝缘层与PCB表面保留0.2mm左右的间隙，防止焊接过程中助焊剂残留引发的引脚间绝缘电阻下降。这类封装芯片多用于对可靠性要求较高的工业计算场景，相比表贴封装的BGA芯片，其通孔插装结构的抗振动性能更优，在存在持续机械振动的工业设备环境中，焊点脱落的风险远低于表贴器件，工程师在选型时若遇到设备存在振动工况、且运算负载中等的需求，可优先参考该结构的封装尺寸完成板级空间预留。
