12针2.5mm螺距SMH250母接头结构

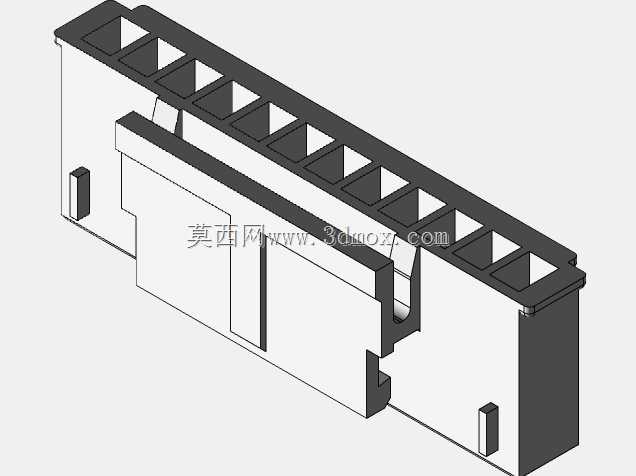

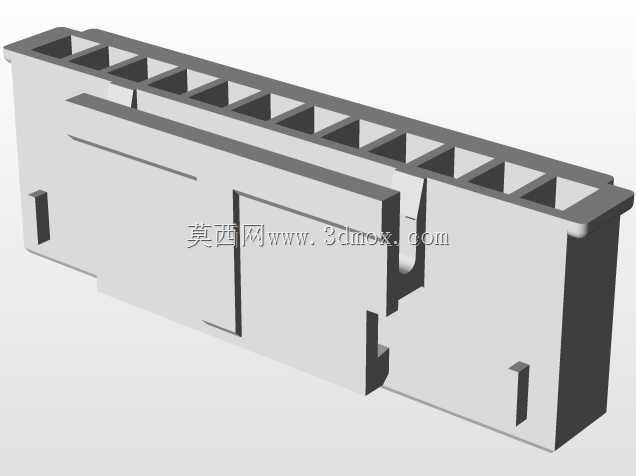

在工业控制、消费电子内部线束互联场景中，这类多针母接头是实现板对线、线对线信号与小功率电流传输的核心基础部件，常见于PLC扩展模块接线、小型传感器线束对接、家电内部控制板连接等场景，承担着固定线束端、保证插合对位精度、维持接触可靠性的作用，避免设备运行过程中因振动、拉扯出现接插松脱、接触不良导致的信号中断问题。从结构设计来看，这款12针位的母接头采用2.5mm标准螺距排布针位，适配行业通用的公端插针规格，插合时能保证每一针位的对位偏差控制在允许公差范围内，不会出现针位错插、插针弯折的问题。接头本体采用绝缘工程塑料材质，外壳做了导向滑槽设计，插合过程中可通过侧边的导向结构与公端外壳实现预定位，降低人工插装时的对位难度，同时外壳两侧设置了防脱卡扣位，插合到位后可与公端的卡扣结构锁合，需要拆卸时按压卡扣即可分离，兼顾连接可靠性与拆装便捷性。外形尺寸上，该接头整体长度32.2mm、宽度4mm、高度10.5mm，安装时需要预留对应的插合行程空间，尾部的线束接入端做了分槽隔挡结构，每一个针位的接线腔相互独立，压接导线时不会出现相邻针位导线碰接短路的问题，接线腔的尺寸适配常规线径的电子导线，压接端子后可顺利装入腔体内，不会出现腔体过小卡滞、过大导致端子松晃的情况。设计过程中针对绝缘外壳的壁厚做了均衡处理，既保证外壳有足够的结构强度，插合受力时不会出现开裂变形，也避免壁厚过大导致整体尺寸冗余，占用过多设备内部的安装空间。接头的阴螺纹结构设置在对接端的对应位置，可配合公端的定位结构实现插合后的轴向限位，长期使用过程中不会因为温度循环变化出现接插件松退的问题，接触电阻的稳定性也能得到保障，适配常规工业环境下的使用温度范围，满足多数民用、工业电子设备的内部互联需求。
