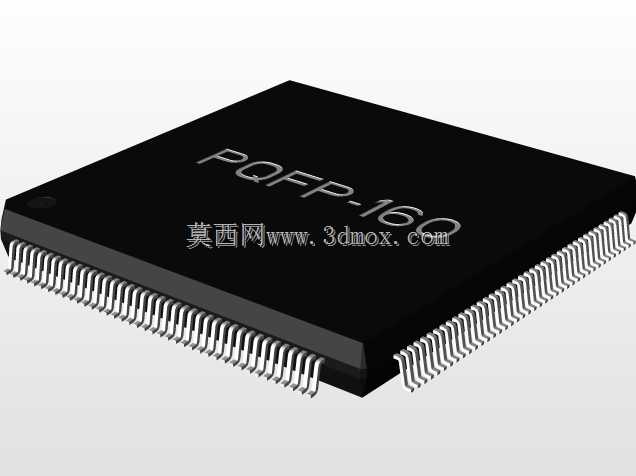

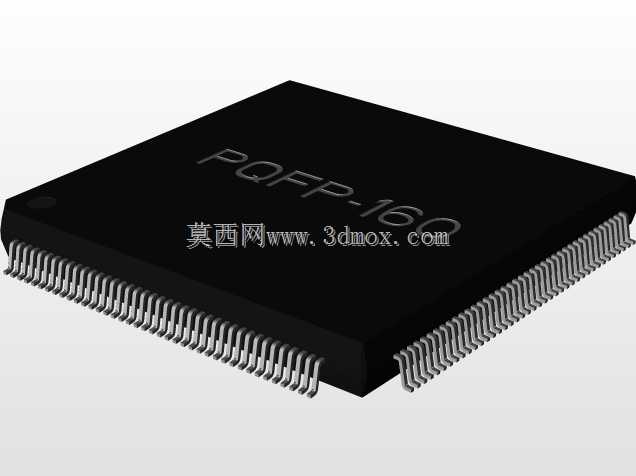

PQFP160扁平封装SMD芯片三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，这类PQFP160封装的贴片芯片是极为常见的表贴集成电路载体，多数中引脚规模的MCU、通用逻辑器件、接口转换芯片都会采用该类封装形式，做板级三维布局时，准确的封装模型能提前规避引脚干涉、焊盘对位偏差、丝印遮挡等实际生产中容易出现的问题，不用等到打样阶段才发现结构冲突，能大幅缩短硬件迭代的验证周期。做这个封装模型的时候，首先要明确实际生产中的安装边界，本体长宽控制在24mm×24mm，引脚间距严格遵循0.5mm的行业标准，每一侧排布40个鸥翼型引脚，总共160个引脚，引脚的弯折弧度、伸出本体的长度、引脚末端的共面度都要和实际量产的器件保持一致，毕竟SMT贴片的时候，吸嘴取料的高度、贴装的下压行程、钢网开窗的位置都要参考这些尺寸参数，模型做的不准，后续导出的坐标文件、钢网设计文件都会出问题。从结构设计的角度看，这类扁平封装的优势很明显，鸥翼型引脚的成型结构能一定程度吸收PCB焊接时的热应力，减少温变环境下引脚脱焊的概率，同时相比直插封装，占用的板上垂直高度更低，适合对设备厚度有要求的便携类电子产品。建模的时候要注意区分本体塑封部分和金属引脚的材质边界，塑封本体的边角做微小的倒角处理，还原实际器件的注塑成型特征，引脚部分要还原镀锡层的金属质感，同时每一个引脚的位置度公差要控制在合理范围内，不能出现引脚偏移、间距不均的问题，不然做PCB装配仿真的时候，会误判引脚和焊盘的对齐状态。实际做板级设计的时候，这个模型可以直接导入PCB设计软件的3D环境，和周边的接插件、电容、屏蔽罩等器件做干涉检查，尤其是在高密度布线的板卡上，芯片周边的走线高度、去耦电容的摆放位置、散热片的安装空间都要和芯片本体的尺寸匹配，比如有些设计会在芯片顶部贴装导热垫连接外壳散热，这时候模型的本体顶面平面度、高度尺寸就直接决定了导热垫的厚度选型，选薄了接触不上散热效率差，选厚了会挤压芯片导致引脚虚焊。另外还要注意，这类SMD封装的引脚成型尺寸，不同厂商的批次会有微小的公差范围，建模的时候取行业通用的公称尺寸即可，同时预留出合理的公差裕量，方便设计人员根据实际选用的器件厂商规格做微调，不用从零开始重建模型。很多新手做封装模型的时候容易忽略引脚末端的共面度，实际生产中如果引脚共面度超过0.1mm，就容易出现虚焊、立片等焊接缺陷，所以模型里的引脚Z向高度要保持一致，还原真实器件的引脚成型状态，这样在做可制造性分析的时候，能提前识别出设计中可能影响焊接良率的结构问题。
