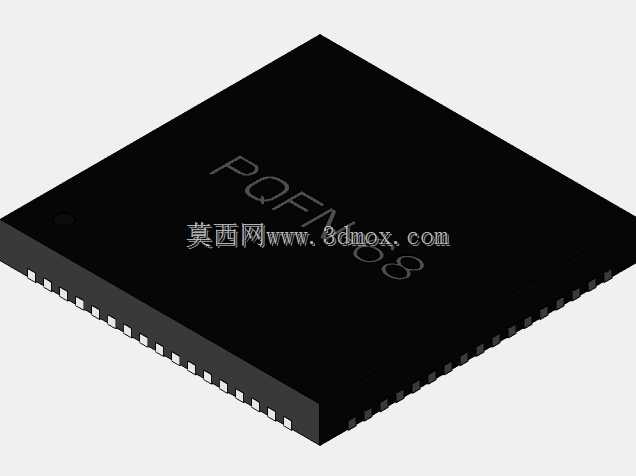

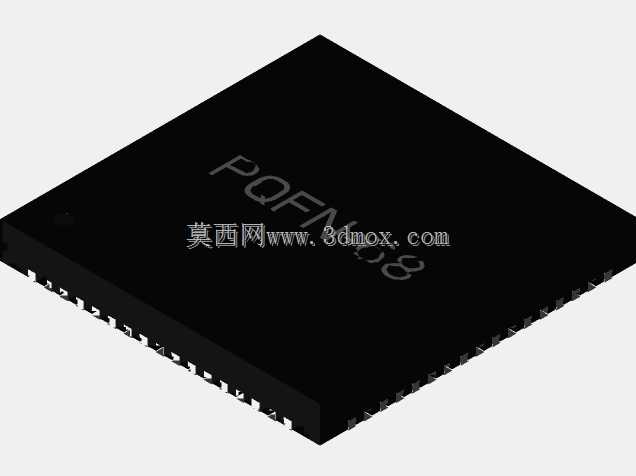

PQFN68封装贴片SMD芯片三维数模

做消费类电子、工业控制板卡的PCB布局与结构堆叠设计时，QFN类封装芯片的三维数模是板级干涉检查、整机装配验证环节必不可少的基础元件模型，这款PQFN68封装的贴片芯片数模，完全按照实际量产器件的外形尺寸与引脚排布构建，能直接导入各类三维设计环境完成板卡装配校验。

从实际工程应用场景来看，这类68引脚的PQFN封装器件常被用在主控MCU、电源管理模块、高速信号转换电路中，相比传统的SOIC、TSSOP封装，PQFN封装的贴装高度更低，散热焊盘直接与PCB接触，能在更小的板卡占用面积下实现更高的功率承载能力，对应的三维模型在结构设计阶段，需要精准还原器件的本体高度、引脚共面度、散热焊盘的凸台尺寸，避免后续SMT贴装时出现元件与周边结构件干涉、焊盘对位偏差的问题。

这款数模在构建时，严格遵循PQFN封装的尺寸规范，本体长宽控制在8mm×8mm，整体贴装后的高度为0.9mm，引脚间距为0.4mm，四周排布的68个引脚的宽度、长度、引脚突出本体的尺寸都按照实际器件的公差中位值构建，同时还原了芯片本体表面的丝印标识区域、底部中央的裸露散热焊盘结构，没有做多余的简化处理。在做板级结构设计时，导入该模型可以直接验证芯片上方的屏蔽罩安装高度是否足够，芯片周边的电容、电阻等分立元件的排布是否满足SMT贴装的最小间距要求，同时可以配合热仿真工作，确认散热焊盘的接触面积是否匹配器件的功耗散热需求。

很多工程师在做板卡三维建模时，容易忽略QFN类芯片底部散热焊盘的凸台高度，以及引脚末端的轻微倒角结构，导致导出的钢网设计文件、装配检查结果出现偏差，这款数模特意还原了这些容易被忽略的细节：引脚末端做了符合实际冲压工艺的微小倒角，底部散热焊盘比周边引脚的底面略高0.05mm，匹配SMT贴装时焊锡厚度的公差范围，本体的边角做了符合塑封工艺的微小圆弧处理，没有生硬的直角结构，完全贴合实际量产器件的外形特征。在做整机结构的跌落仿真、热分布仿真时，该模型的质量属性、外形边界都能提供准确的参考，不需要设计人员再手动测量器件样件修正尺寸，能大幅缩短板卡结构设计的验证周期，避免开模后才发现元件干涉的返工问题。
