PDIP48直插双列集成电路封装结构

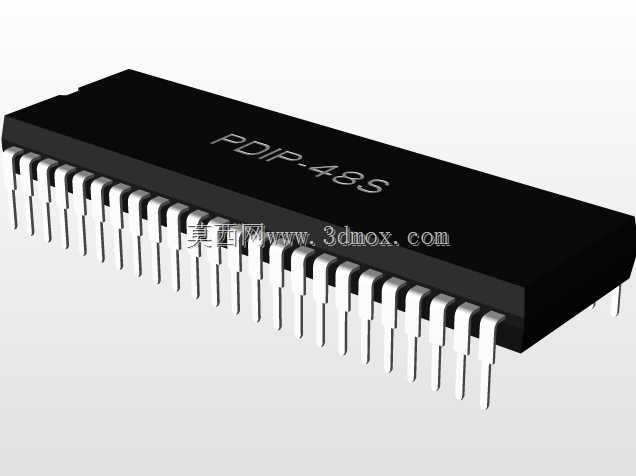

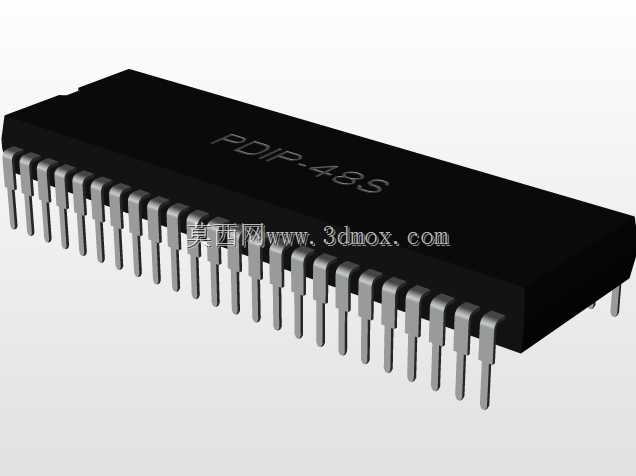

在消费电子、工业控制板卡、传统家电主控板的开发与生产环节，直插式双列封装的集成电路始终占据着不小的应用份额，这类封装的芯片无需借助精密贴装设备即可完成手工焊接与返修，在小批量试制、教学实验平台、老旧设备维修替换场景中具备不可替代的优势。本次呈现的PDIP48规格封装结构，完全遵循行业通用的引脚排布规范，两侧各排布24根直插引脚，引脚间距设定为1.778mm，也就是行业内常说的2.54mm以下标准窄间距规格，两排引脚之间的跨距为15.24mm，整体封装本体长度为44.46mm，本体宽度13mm，封装总高度4.31mm，所有尺寸边界均严格匹配通用PCB设计的封装库标准，可直接导入各类板卡设计场景完成布局校验。从结构设计逻辑来看，这类封装的引脚采用了向下弯折的成型工艺，引脚根部与封装本体结合处做了应力释放结构，避免插件过程中引脚受力传导至芯片内部键合点导致失效，封装本体采用黑色环氧树脂模塑成型，表面预留了清晰的标识印刷区域，可用于标注芯片型号、批次、引脚1定位标识，方便生产环节的目视检查与方向对位。在实际设备应用中，这类48引脚的PDIP封装常被用于8位单片机、通用接口扩展芯片、小规模逻辑阵列器件的封装，适配的板卡厚度范围覆盖1.2mm到2.0mm的常规FR4板材，引脚伸出PCB板面的长度控制在1.5mm到2.5mm区间，既可以满足波峰焊的焊锡爬升要求，也不会因为引脚过长导致剪脚工序额外增加工作量。建模过程中对引脚的拔模斜度、本体边缘的注塑圆角、引脚表面的哑光镀锡层质感都做了还原，可用于板卡装配干涉检查、产品三维展示、维修实训教具开发等场景，结构细节完全匹配量产实物的装配公差要求，不会出现虚拟装配时引脚与PCB焊盘对位偏差、本体与周边接插件干涉的问题。对于硬件结构工程师而言，这类标准封装的三维模型可以有效减少封装库自建的工作量，直接调用即可完成整板的布局空间校验，尤其是在多板堆叠、机箱内部空间紧凑的设备设计中，准确的封装高度与外形尺寸可以提前规避装配后期的空间冲突问题，减少打样返工的概率。
