PDIP48直插式双列直插芯片封装结构

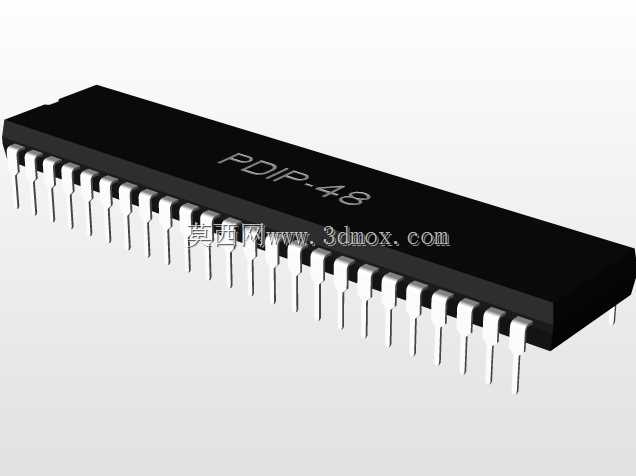

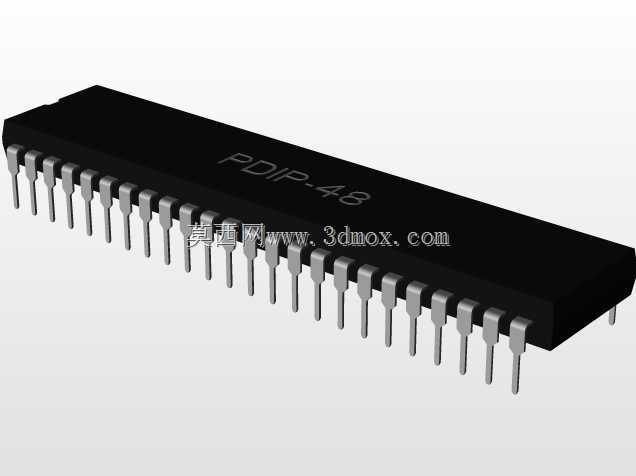

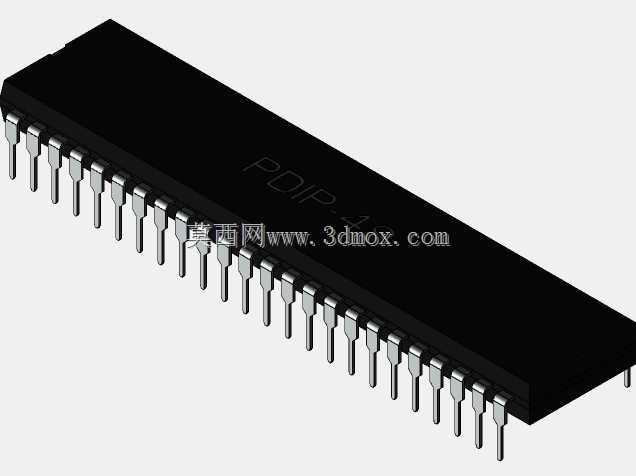

在消费电子、工业控制板卡、传统家电控制回路的PCB设计环节，PDIP封装的直插芯片始终占据着不可替代的位置，这类封装形式凭借成熟的工艺、便捷的手工焊接特性，至今仍是小批量试制、教学实验板、老旧设备维修替换场景里的首选元器件。这款PDIP48封装的三维结构，完全还原了量产器件的真实物理形态，建模过程中优先还原了引脚的成型角度与共面度参数——要知道直插器件的引脚共面度直接决定了波峰焊的良率，每根引脚的弯折弧度、伸出长度都严格参照实际器件的公差范围做了还原，避免结构设计导入后出现引脚与PCB焊盘错位、插装不到位的问题。从安装边界来看，该封装总长度为63.5mm，本体宽度13.2mm，含引脚总宽度为15.24mm，引脚间距严格遵循2.54mm标准节距，这个尺寸参数完全匹配通用万能板、标准间距PCB焊盘的设计规范，结构工程师在做板卡布局时，可以直接调用该模型核对器件与周边接插件、电容、散热片的安全间距，不需要额外核对器件手册的安装尺寸。设计建模时特意还原了封装本体的拔模斜度与顶部标识区域的凹陷特征，引脚部分做了真实的金属弯折形变还原，没有做简化的直杆式处理，这一点在做整机装配干涉检查时尤为重要——很多简化模型会忽略引脚伸出本体下方的长度，导致装配后误以为引脚与下方壳体有足够间隙，实际打样后才出现引脚顶壳的问题。这类双列直插封装的芯片，大多应用在对焊接工艺要求不高、需要频繁插拔替换的场景，比如编程器插座上的MCU、实验板上的逻辑器件、老式工控板上的接口芯片，模型还原了器件本体的哑光黑塑封质感与引脚的金属光泽，在做产品渲染、装配示意时也能直接使用，不需要额外做材质调整。建模时还考虑了插座适配的场景，当该芯片搭配48Pin直插IC插座使用时，模型的本体高度与引脚伸出长度也能匹配标准插座的安装尺寸，不会出现装上插座后器件高度超出壳体内部空间的问题，对于做整机结构堆叠的工程师来说，这类精准的封装模型能大幅减少前期布局的尺寸核对工作量，避免后期打样出现装配干涉。
