2.54mm节距双排直插排针连接器结构

项目分类:3D模型 发布时间:2021-08-29 ID:252787
  • 2.54mm节距双排直插排针连接器结构
  • 2.54mm节距双排直插排针连接器结构
  • 2.54mm节距双排直插排针连接器结构
  • 2.54mm节距双排直插排针连接器结构

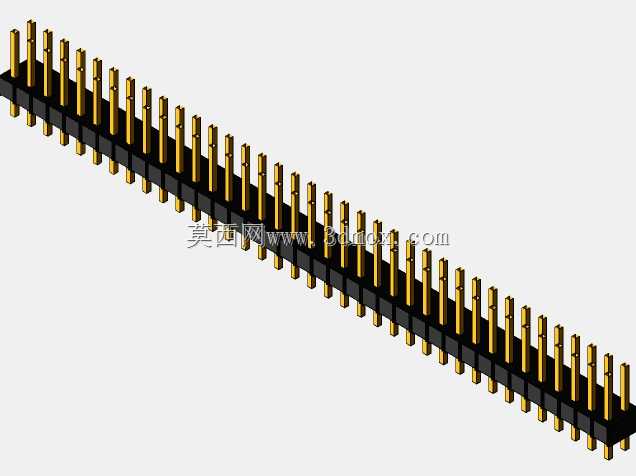

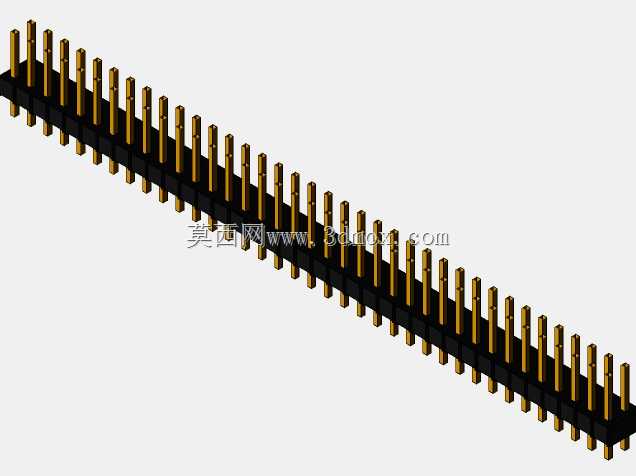

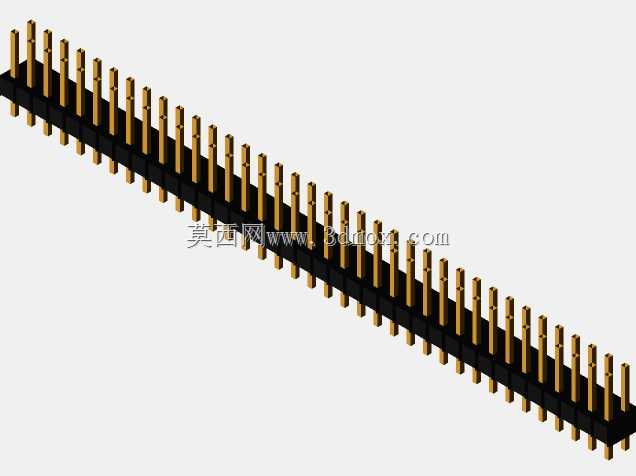

在消费电子、工业控制板卡、测试治具的板间连接场景里,这类2.54mm节距的双排直插排针是应用最广泛的板级互连元件之一,日常做PCB堆叠、功能模块外接、调试接口扩展时,几乎都会用到这类标准间距的接插件。做这个结构的三维建模时,首先要锚定行业通用的安装边界:排针整体长度方向对应PCB上的焊盘孔位排布,2.54mm的标准节距完全匹配通用洞洞板、量产PCB的焊盘网格间距,插针的直径公差控制在适配常规0.8mm焊盘孔径的范围,避免过松接触不良或者过粗插装损伤焊盘。塑壳部分采用耐高温绝缘材质的结构设计,每根插针的塑壳固定位做了防退卡扣结构,插针过波峰焊或者手工焊接时不会出现移位、掉针的问题,插针的接触端做了倒角导向,和配套排母对插时能顺利导入,不会出现插歪顶弯针脚的情况。从实际选型的角度看,这类74Pin的双排排针,整体宽度8.89mm,塑壳高度5.08mm,插针伸出塑壳的长度分为焊接端和对接端两段,焊接端长度适配常规1.6mm板厚的PCB,过板后预留的焊锡长度刚好满足可靠焊接的要求,不会因为留长过多导致相邻焊盘连锡,也不会因为留长不足导致焊锡浸润不够、连接强度不足。建模过程中需要重点注意插针的排布精度,每一排的针位同轴度、两排针之间的平行度都要严格对齐2.54mm的网格基准,否则实际生产出来的排针会出现插不进排母、或者个别针位虚接的问题。塑壳的边缘做了微小的脱模斜度,符合注塑生产的工艺要求,插针和塑壳的配合位置做了干涉检查,确保实际装配时插针能顺利压入塑壳,不会出现塑壳开裂的情况。在实际设备应用里,这类排针既可以用来做主板和扩展模块的固定连接,也可以用来做测试治具的信号引出接口,因为2.54mm节距是行业通用标准,配套的排线、排母、跳线帽都有成熟的供应链,选型替换非常方便,不需要单独开模定制,能大幅缩短产品的开发周期。建模时还考虑了实际焊接的工艺需求,插针焊接端的表面做了镀锡层的结构示意,方便后续出工程图时标注表面处理要求,塑壳的耐温参数对应的壁厚设计也符合回流焊、波峰焊的温度耐受要求,不会出现过炉时塑壳融化变形的问题。
