工业用脉动喷射阀结构设计三维模型

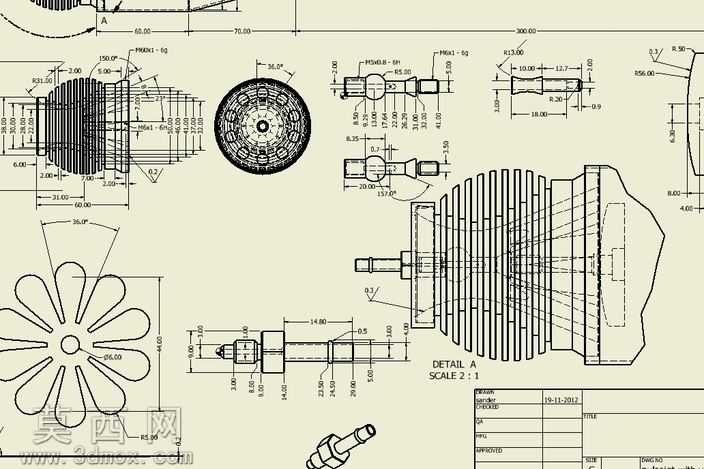

本模型为工业脉动喷射阀的完整三维设计成果，建模过程严格遵循机械设计规范，先通过二维工程图提取所有尺寸参数，梳理喷射阀的整体装配逻辑与各零件的配合关系，再在三维建模环境中逐一生成核心零部件。建模阶段优先完成阀体内芯、喷射端头、散热肋片结构、流体通道、密封配合段等核心结构的特征搭建，针对散热段的密集环形肋片采用阵列特征高效生成，保证肋片间距、厚度尺寸完全匹配设计要求，同时对喷射端的花形导流结构、端头密封锥面、连接螺纹段做了精细化特征处理，所有螺纹特征符合标准机械螺纹参数，密封面的倒角、粗糙度对应结构都做了还原，避免建模过程中出现干涉、尺寸偏差问题。装配阶段按照实际阀件的组装顺序完成配合约束，对阀芯的往复运动行程做了限位约束，可直观演示脉动喷射过程中阀芯的动作逻辑，清晰展示流体从进入阀体到经喷射端脉冲喷出的完整通路结构。材质配置上根据零件实际功能区分，阀体散热段赋予铝合金材质，调整金属粗糙度与反光参数还原金属机加工质感，内部密封件、导流组件分别赋予橡胶、工程塑料材质，通过材质差异清晰区分不同功能的零件，方便查看内部结构层次。渲染阶段采用正交视角搭配工程图风格的浅米色背景，同时输出对应二维工程视图标注，将三维模型与尺寸标注对应，完整呈现喷射阀的外形尺寸、安装尺寸、各段配合公差要求。设计思路围绕脉动喷射的工况需求展开，外置密集散热肋片结构适配高频脉冲工作下的散热需求，喷射端的花形导流结构可优化流体喷出形态，保证脉冲喷射的流量稳定性，各段密封结构的设计可避免工作过程中出现流体泄漏，整体结构紧凑，零件配合精度符合工业流体控制元件的设计标准，可用于喷射阀的结构验证、工况模拟以及加工生产参考，完整还原了脉动喷射阀从外部结构到内部流道、动作组件的全部设计细节。
