3/4英寸自动喷水电磁阀结构三维设计

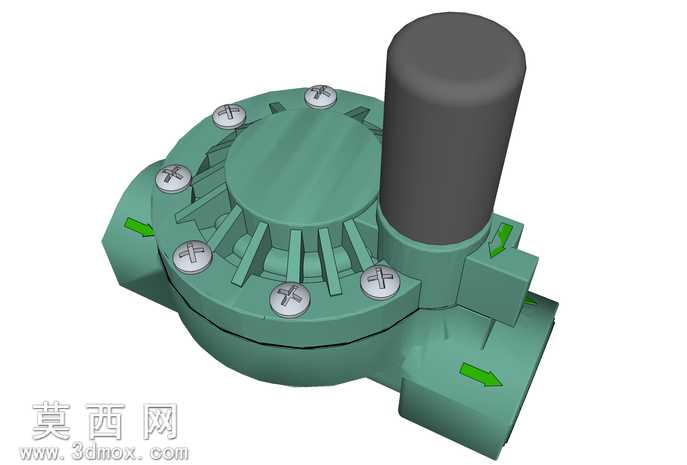

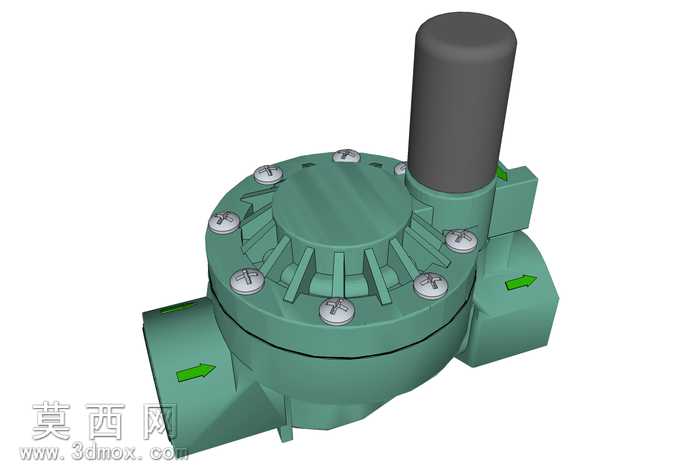

本作品为3/4英寸规格自动喷水电磁阀的三维数字化模型，采用SketchUp平台完成全参数化建模流程，建模过程严格遵循流体控制类阀门的实际生产尺寸规范，完整还原了产品的全部装配结构与外观细节。建模阶段首先搭建阀体主体的基础轮廓，针对阀体的多通腔结构采用路径跟随与实体布尔运算结合的方式，精准塑造出介质流通的内部流道与外部安装接口，接口处的螺纹衔接结构做了适配通用管路标准的尺寸校准，保证模型与实际产品的装配匹配度。阀盖部分的周向散热筋结构采用环形阵列命令完成排布，每一条筋条的拔模斜度、厚度参数都参考工程塑料注塑成型的工艺要求设置，避免出现不符合生产逻辑的尖锐直角与壁厚不均问题；阀盖周向的紧固螺丝采用组件化建模方式，单独绘制十字槽盘头螺丝的标准结构后，沿阀盖法兰的安装孔位做环形阵列，每个螺丝的安装深度、贴合间隙都还原真实装配状态。上部的电磁驱动柱体部分，建模时区分了金属导磁内芯与外部塑封外壳的层级结构，柱体与阀盖衔接的密封台阶位置做了圆角过渡处理，还原实际产品的密封结构设计。模型的材质渲染阶段，阀体主体赋予哑光工程塑料材质，调整漫反射颜色为适配灌溉类阀门的青绿色，添加细微的塑料颗粒质感提升真实度；紧固螺丝赋予镀锌金属材质，添加轻微的磨损做旧效果，还原五金件的真实质感；电磁柱体的上部塑封部分赋予深灰色哑光塑料材质，表面添加细微的磨砂纹理；阀体表面的流向指示箭头采用独立的面域赋予亮绿色材质，清晰标识介质流通方向，与阀体主体形成明确视觉区分。模型的结构设计充分考虑自动喷水电磁阀的功能逻辑，进水端、出水端的接口位置与电磁驱动模块的布局完全符合实际产品的工作原理，内部的膜片安装腔、泄压通道结构都做了等比例还原，既可以作为产品展示、方案演示的可视化素材，也能够为同类阀门的结构优化、新品开发提供三维参考依据，建模过程中对所有零部件做了独立成组处理，方便后续对单个结构进行修改调整，也支持拆解查看内部装配关系，满足不同场景的使用需求。
