间歇传动用六槽日内瓦机构结构设计

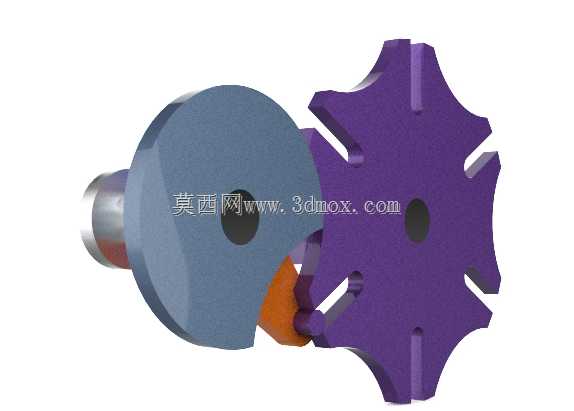

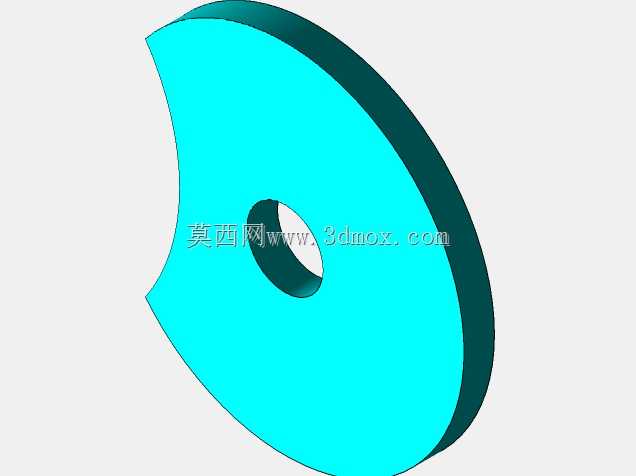

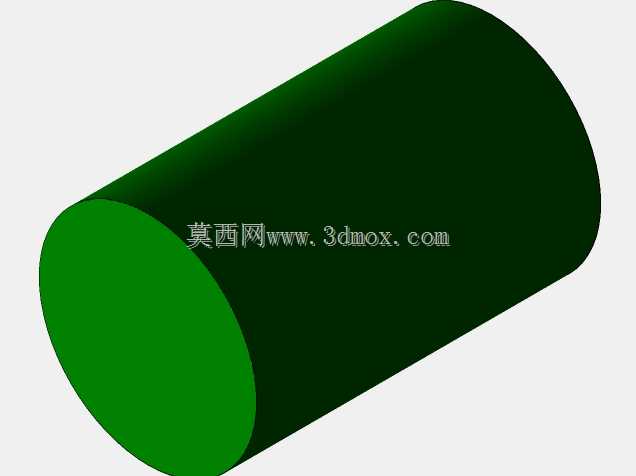

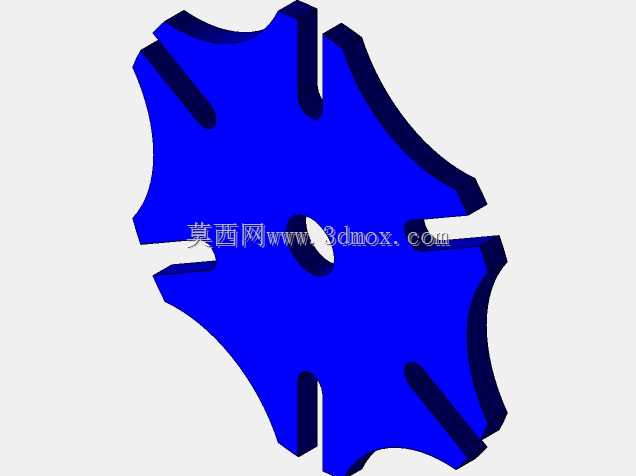

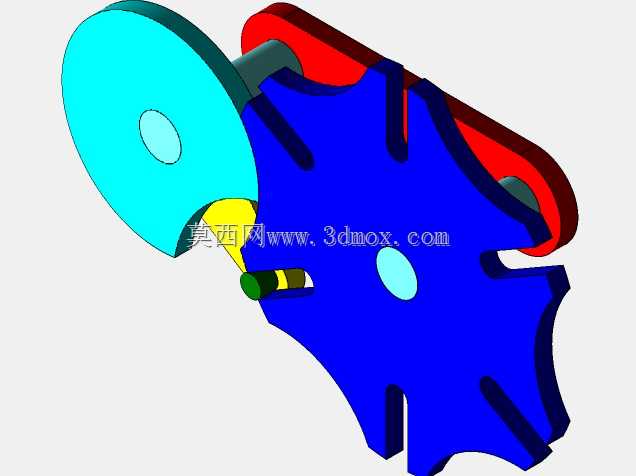

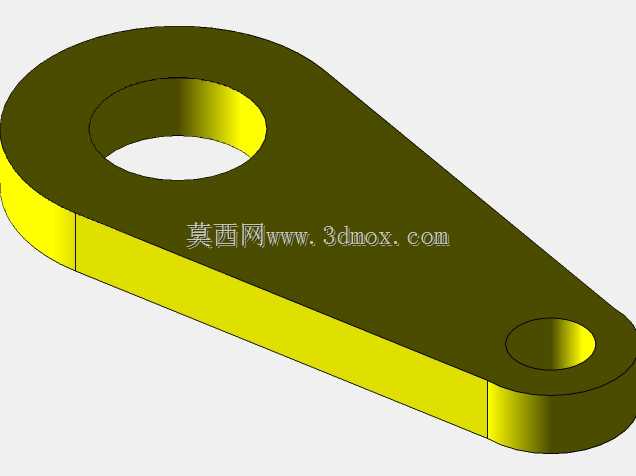

这套间歇传动结构核心为外啮合六槽槽轮搭配主动拨盘的经典构型，主要适配需要周期性转位、间歇送料的自动化产线工位，常见于多工位转盘装配设备、薄膜间歇牵引机构、轻工包装机械的步进送料单元，也可用于小型专用机床的刀架转位分度环节，能将主动轴的连续匀速回转运动，转换为从动槽轮轴的单向间歇步进输出，避免了离合器频繁启停带来的冲击与磨损问题。设计阶段首先要确定槽轮的槽数，这里选用六槽构型，对应从动轴每次转动60度的分度角，相比四槽结构，槽轮在运动阶段的角加速度峰值更低，传动过程的刚性冲击更小，适合中速轻载的间歇传动场景；主动拨盘上的圆柱销进入和退出槽轮径向槽的过程，需要严格控制拨盘锁止弧与槽轮凹弧的配合间隙，间隙过大会导致槽轮在停歇阶段出现窜动，无法保证工位定位精度，间隙过小则会加剧锁止弧面的摩擦磨损，长期运行后会出现卡滞问题。从安装边界来看，主动轴与从动轴的中心距是核心安装参数，设计时需根据槽轮直径、拨盘回转半径确定固定中心距，两轴需保持严格平行，否则圆柱销与槽壁会出现偏磨，大幅缩短构件使用寿命；槽轮上的径向槽采用等宽设计，宽度与圆柱销直径保持H7/g6的间隙配合，既保证销子能顺利滑入滑出，又能将传动间隙控制在合理范围内，避免反向传动空程过大。拨盘上的锁止弧为凹圆弧结构，与槽轮外缘的凸圆弧锁止面完全贴合，在圆柱销脱离槽轮的停歇阶段，锁止弧会完全卡住槽轮，避免从动轴受外力扰动出现偏移，保证工位停留时的位置稳定性。构件外形上，槽轮外缘做了等半径的圆弧过渡，六个径向槽沿圆周均匀分布，槽底做了小圆角处理避免应力集中；主动拨盘为偏心圆盘结构，圆柱销垂直固定在拨盘端面，拨盘非工作侧的减重槽在不影响结构刚性的前提下降低了转动惯量，能减少主动轴启停时的惯性冲击。实际装配调试时，需要先调整两轴的平行度与中心距，手动盘车检查圆柱销进出槽的过程是否顺滑，锁止弧贴合是否到位，确认无卡滞、无窜动后再进行负载试运行，运行过程中需在槽轮槽面与销子接触位置定期加注润滑脂，降低接触表面的磨损速率，这套结构相比棘轮间歇机构，传动平稳性更好，噪音更低，分度精度更容易保证，适合中低速下的精准间歇传动需求。
