曲柄滑块运动转换机械结构

项目分类:3D模型 发布时间:2021-09-27 ID:295824
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构
  • 曲柄滑块运动转换机械结构

在各类需要实现运动形式转换的工业设备场景中,曲柄滑块结构是应用极为广泛的基础传动单元,从冲压设备的往复执行端,到送料机构的直线驱动模块,再到小型自动化设备的动作执行组件,都能见到这类结构的实际落地。这套结构的核心功能是将输入端的连续旋转运动,稳定转换为输出端的往复直线运动,整个传动链路没有冗余的中间转换部件,动力传递路径短,传动效率表现稳定,在中低速往复动作的工况下,运行可靠性远高于多连杆叠加的复杂传动结构。

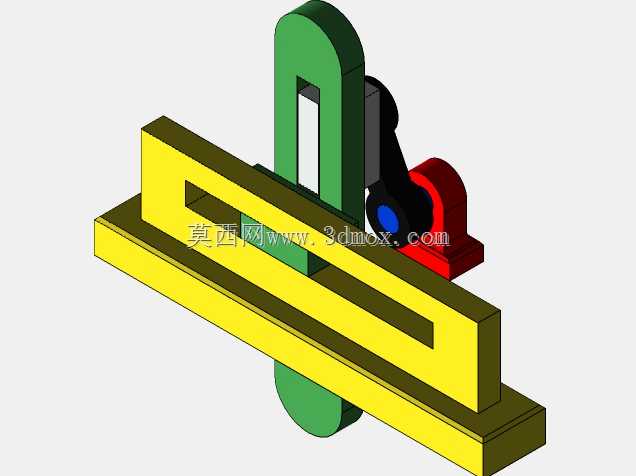

从结构设计逻辑来看,这套机构的核心部件包含做整周回转的曲柄段、连接曲柄与滑块的连杆组件、沿固定导轨做直线往复动作的滑块单元,以及承载所有部件的立式安装基座。设计过程中首先要明确的是滑块的有效行程边界,这个参数直接由曲柄的回转半径决定,曲柄回转中心到曲柄销的中心距,直接决定了滑块往复运动的最大行程,实际选型设计时需要预留10%左右的行程余量,避免加工装配误差导致滑块运动到极限位置时出现卡滞。连杆长度的匹配是整个结构运行顺畅度的关键,连杆长度过短会导致传动角过小,机构运行时的横向分力增大,导轨磨损速度会明显加快;连杆长度过长则会导致整体结构尺寸冗余,安装空间需求变大,常规设计中连杆长度通常取曲柄回转半径的3到5倍,这个区间内传动角能保持在合理范围,运行阻力控制在较低水平,整体结构尺寸也不会过于臃肿。

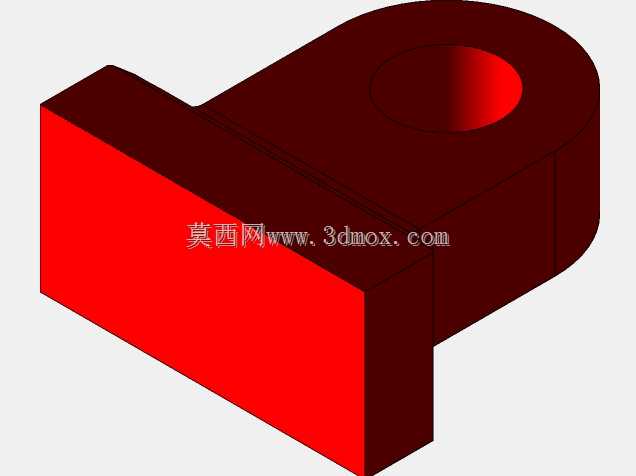

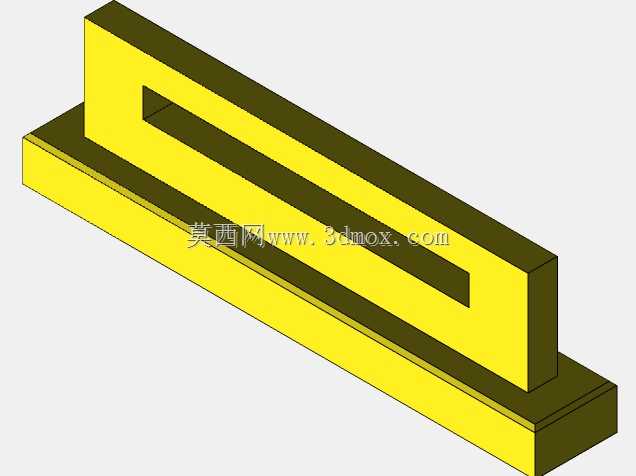

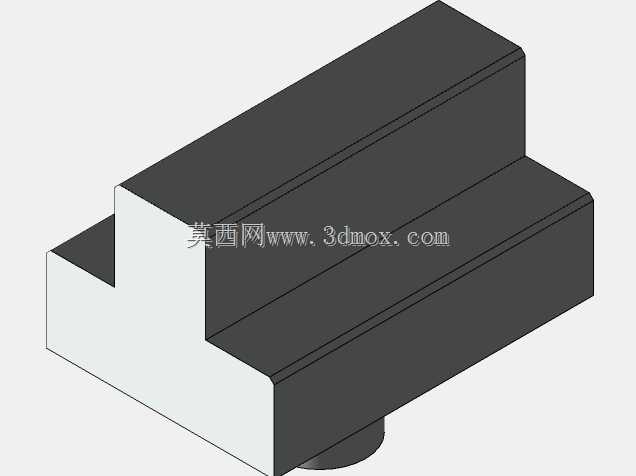

安装边界方面,这套结构采用立式基座布局,基座上预留了曲柄回转组件的安装孔位,以及滑块导轨的定位安装面,所有配合面都需要保证对应的形位公差要求:曲柄回转中心的轴线需要与滑块运动方向保持垂直,导轨的导向面需要与滑块运动方向保持平行,否则运行过程中会出现附加阻力,严重时甚至会出现部件别劲卡死的情况。滑块部分采用平面导向结构,导向接触面的宽度经过匹配设计,能够承受往复运动过程中的侧向力矩,避免滑块运动时出现偏摆。实际应用中,这类结构可以根据工况需求调整部件材质,轻载高速工况下可以选用工程塑料搭配铝合金构件降低运动惯量,重载冲压类工况则需要选用合金结构钢并做对应的热处理强化,保证部件的强度与耐磨性能。

这套结构的运动特性清晰,滑块在往复行程的两个端点位置会出现短暂的速度归零,这个特性刚好适配冲压、压装类工序的动作需求,在端点位置可以提供足够的保压时间,不需要额外增加复杂的控制程序就能实现动作匹配。同时整个结构的零件数量少,加工工艺性好,大部分部件都可以通过常规的铣削、车削工艺完成加工,装配调试难度低,后期维护也只需要定期对铰接位置、导轨接触面做润滑保养即可,不需要复杂的维护工序,非常适合各类通用自动化设备、小型专用机床、轻工机械的动作执行单元使用。
