阿兰德拉空间凸轮间歇传动机构

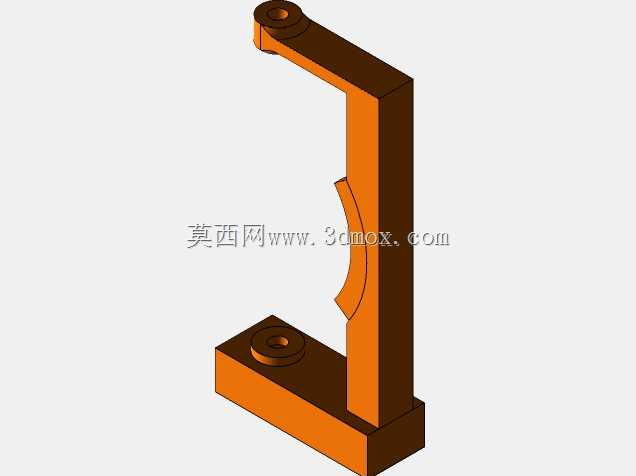

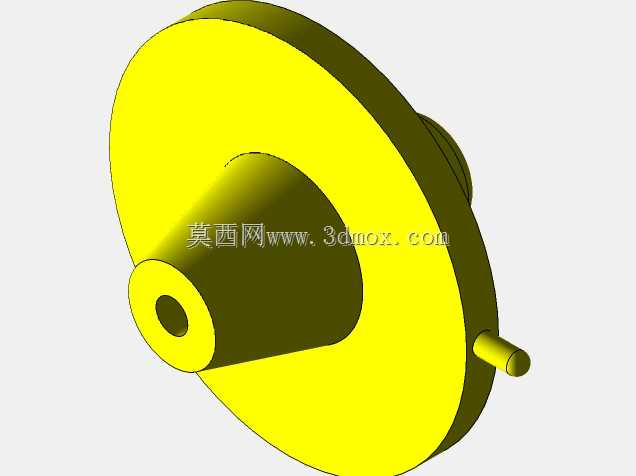

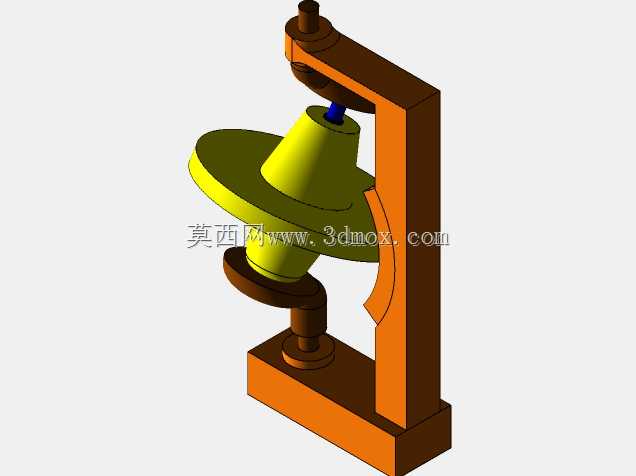

这套空间凸轮类传动结构，核心是通过异形曲面的共轭接触实现定周期的间歇运动输出，在多工位自动化送料、轻工包装线的转位工位、精密检测设备的分度单元中有着广泛的适配场景。不同于常见的槽轮、棘轮间歇机构，阿兰德拉机构的凸轮曲面与从动件的接触为连续的线接触，传动过程中不存在刚性冲击，高速运转下的振动与噪音控制表现更优，适合每分钟120-300次分度动作的中高速工位使用。从结构布局来看，整套机构采用立式安装框架，底部为矩形安装基座，基座上预留了四个沉头固定孔，可直接通过内六角螺栓固定在设备安装台面上，安装基准面的平面度公差控制在0.02mm以内，保证装配后主轴的垂直度偏差不超过0.01mm/100mm。主动轴沿竖直方向布置，轴端连接的空间凸轮为变螺旋角曲面结构，曲面的升程段、停歇段轮廓经过精确拟合，可根据实际工位需求调整停歇角度与运动角的比例，常见的配置为90度、120度、180度分度对应的停歇-运动比。从动件为水平布置的转盘结构，转盘周向均匀分布的接触销与凸轮曲面始终保持贴合，凸轮转动时通过曲面推动接触销带动转盘做步进转动，停歇段时凸轮的同心圆弧面会锁止转盘位置，不需要额外添加定位锁止结构即可保证工位停歇时的位置精度，重复定位精度可控制在±15角秒以内。设计过程中需要重点关注凸轮曲面与接触销的接触应力匹配，接触销采用轴承钢材质经淬火处理，表面硬度达到HRC60-62，凸轮基体采用40Cr调质后表面氮化处理，氮化层深度0.3-0.5mm，保证长期往复接触下的耐磨性能。整套机构的外形边界控制较为紧凑，横向宽度不超过220mm，纵向深度不超过180mm，整体高度不超过260mm，不会占用过多的设备内部安装空间，适配多数中小型自动化设备的内部布局要求。装配时需要保证主动轴与从动轴的空间垂直度，两轴的中心距公差控制在±0.01mm，否则会出现接触间隙过大导致的传动回差，或是过盈接触导致的运转卡滞、磨损加剧问题。在装配体的运动验证环节，需要逐段检查凸轮曲面与接触销的啮合状态，确保运动全程无干涉、无脱离，停歇段锁止可靠无窜动，可根据实际负载情况调整接触预紧力，平衡传动精度与运转阻力。这类机构相比传统的分度盘结构，结构零件数量更少，装配调试难度更低，不需要复杂的控制系统配合即可实现固定节拍的间歇传动，在纯机械控制的自动化设备中也能稳定运行，同时也可搭配伺服电机驱动，实现分度节拍的灵活调整，适配多品种小批量的柔性生产场景。
