NEMA23步进电机适配集成式机盖结构

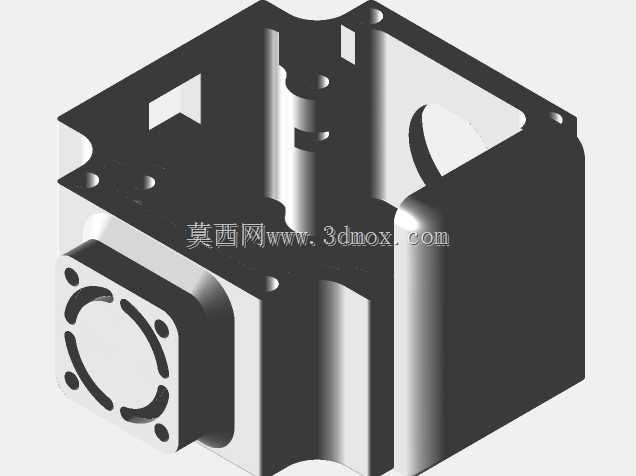

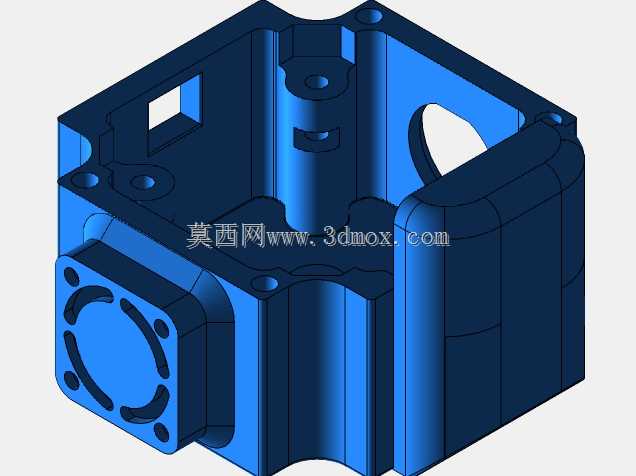

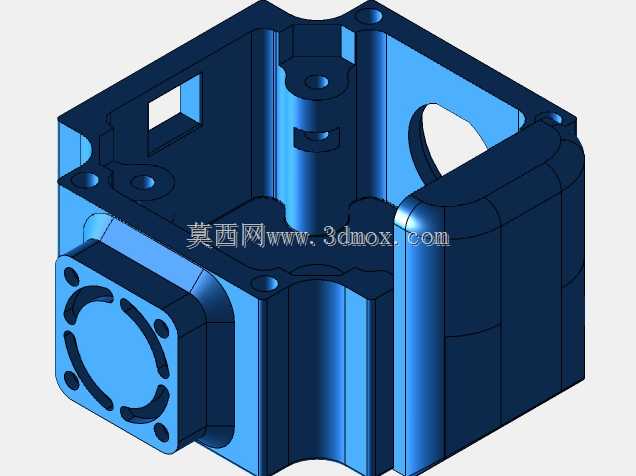

这款适配结构主要面向小型自动化设备、桌面级数控装置、开源运动控制平台的NEMA23规格步进电机配套使用，在实际产线调试、小型设备改装场景中，常遇到步进电机安装后外接接口零散、走线混乱、复位按键无合适安装位、状态指示光源无固定位置的问题，该结构正是针对这类现场痛点做的集成化设计。从结构布局来看，主体采用腔体式设计，四个角位设置带安装孔的支柱，对应NEMA23步进电机的标准安装孔位，安装时螺母可直接卡入支柱预设的槽位内，配合尼龙螺钉完成紧固，无需额外在电机端面上打孔攻丝，避免破坏电机本体结构，同时也能快速拆装维护。腔体侧壁预留了USB端口的让位开口，可直接将控制板的USB接口延伸至机盖外侧，方便现场调试时插拔通讯线，无需拆开设备外罩；侧面同时设置了复位按钮的安装位，按钮可直接卡入预设卡槽，操作时直接在机盖外部即可完成设备复位动作，省去额外开孔固定按钮的工序。机盖一侧预留了灯管用光导通道，可将控制板上的LED光源传导至机盖外表面，无需在机盖外部额外加装指示灯座，既保证设备状态指示清晰，又能简化外部走线。靠近电机输出端的一侧设置了风扇冷却的风道结构，对应步进电机运行时的发热区域，可引导冷却气流直接吹向电机外壳，降低步进电机长时间高负载运行时的温升，避免电机因过热出现扭矩衰减、丢步的问题。机盖端面还预留了Din规格螺旋式航空插头的安装位，可直接将设备的动力、信号线缆通过航空插头转接，相比普通接线端子，抗震性更好，适合在有一定振动的设备运行场景下使用，避免线缆松脱导致的设备故障。设计时充分考虑了安装边界，整体外轮廓不超出NEMA23电机的安装投影范围，不会和设备上的其他传动部件、安装支架产生干涉，腔体内部预留了足够的走线空间，可容纳电机引线、控制板连接线的弯折半径，避免线缆被挤压破损。各安装位的定位公差按照普通机械加工的IT8级精度设置，既保证各外接部件安装后无松动错位，又不会因为精度要求过高提升加工成本，适合采用3D打印、注塑或者铝件铣削的方式加工制作，适配不同成本预算的设备配套需求。
