英特尔mPGA604处理器套接座结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252825
  • 英特尔mPGA604处理器套接座结构设计
  • 英特尔mPGA604处理器套接座结构设计

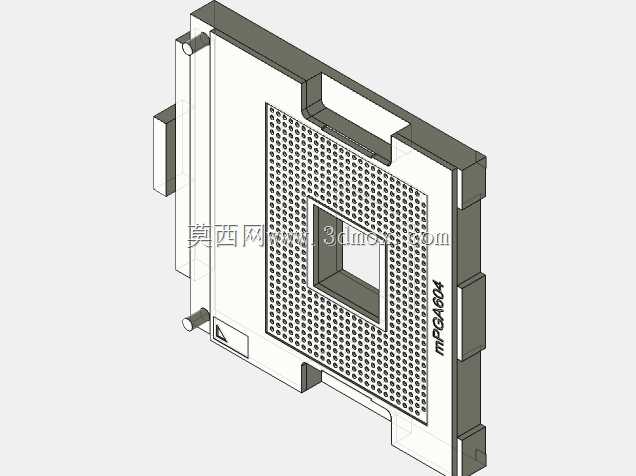

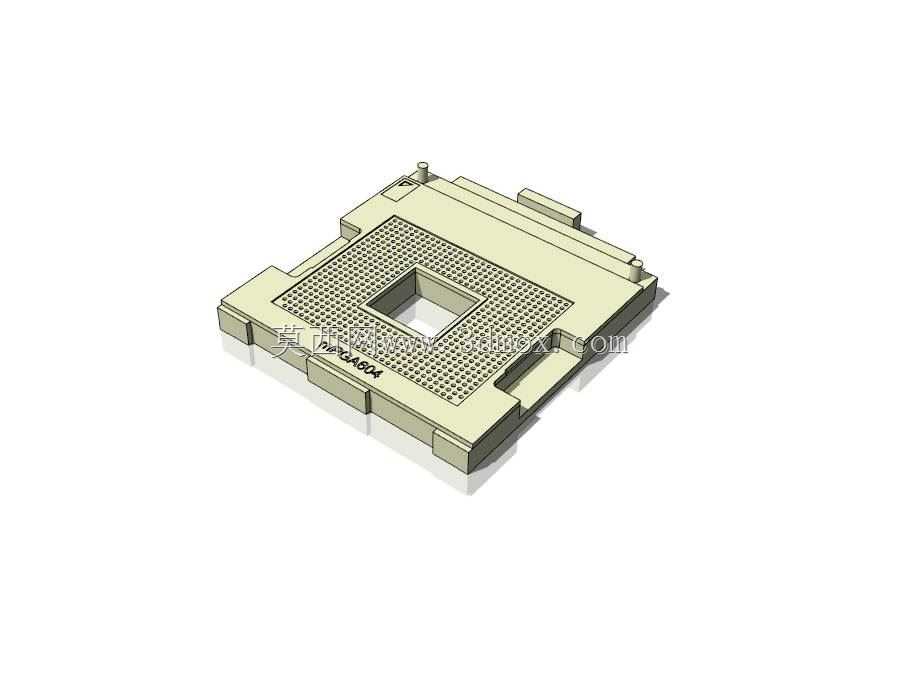

这款mPGA604套接座是面向服务器级处理器设计的板端连接部件,主要应用在搭载早期至强系列处理器的工作站、入门级服务器主板上,承担处理器与主板PCB之间的信号互联、供电传输以及物理固定的核心作用,是主板供电链路与高速信号链路的关键衔接节点。从结构设计来看,整体采用方形带定位凸耳的外形布局,中心区域为密集的针脚接触阵列,阵列中心预留方形避让区,对应处理器基板的中心定位结构,避免安装时出现针脚对位偏移。套接座四周设置了多组高度一致的定位凸台与卡扣结构,一方面和处理器上的散热扣具匹配,保证散热器安装后的压力均匀分布在处理器核心区域,避免压偏导致核心损坏或者接触不良;另一方面和主板上的安装孔位精准对应,焊接时可以快速定位,减少SMT贴片过程中的偏移公差。设计过程中重点考量了接触可靠性,每一个针脚触点都采用弹性接触结构,处理器压入后触点可以产生恒定的接触压力,保证大电流供电场景下的接触电阻稳定,不会因为长期使用出现氧化松脱导致的供电不稳、信号丢包问题。套接座的外围边框做了阶梯式的高度差设计,下层边框贴合主板PCB表面,焊接时可以限制焊锡的流动范围,避免焊锡溢入针脚区域造成短路;上层边框的高度略高于针脚阵列的顶端,在处理器未安装时可以保护内部纤细的弹性触点,避免生产组装过程中异物触碰导致针脚弯折变形。安装边界上,套接座整体占用的主板平面区域需要匹配处理器基板尺寸,同时预留出周边电容、电阻元件的布置空间,针脚阵列的排布完全对应处理器底部的引脚定义,供电引脚区域做了加宽的接触片设计,满足处理器高负载运行时的大电流传输需求,信号引脚则严格控制阻抗连续性,匹配前端总线的高速信号传输要求。套接座的侧边设置了处理器锁止拨杆的安装位,拨杆压合后可以通过杠杆力将处理器牢牢压在触点阵列上,解锁时抬起拨杆即可释放处理器,无需额外工具即可完成处理器的拆装,方便产线组装与后期的硬件维护升级。在实际应用场景中,这类套接座需要耐受长期的高低温循环考验,主板工作时的环境温度变化、处理器自身的发热传导,都要求套接座的塑料基座具备足够的热稳定性,长期高温下不会出现形变翘曲,保证所有触点的接触压力一致。同时基座材料选用绝缘性能优异的工程塑料,避免相邻针脚之间出现爬电现象,满足服务器硬件长期稳定运行的可靠性要求。
