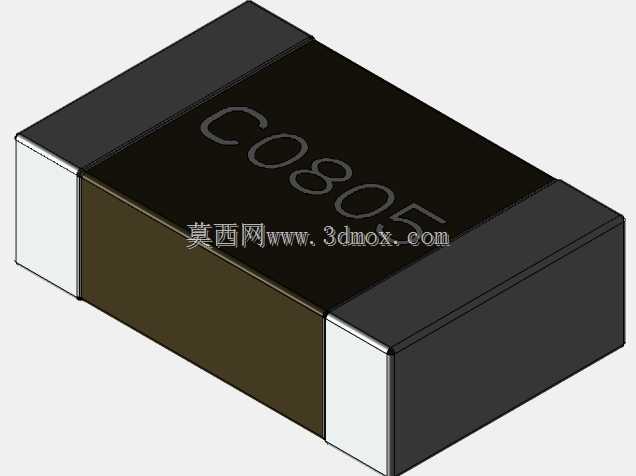

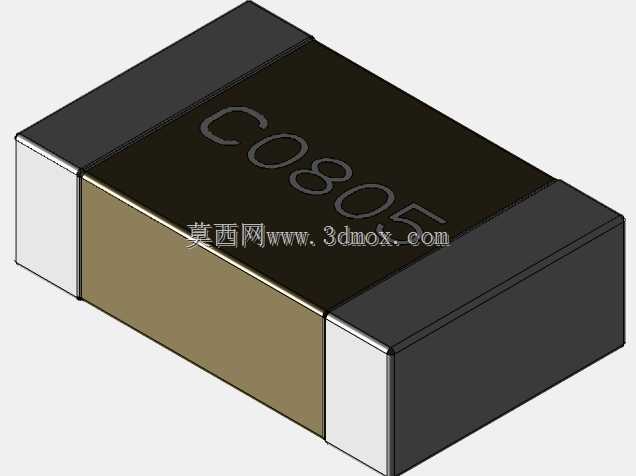

0805封装贴片MLCC陶瓷电容三维结构

做消费电子、工控板卡的结构设计时，板级元件的占位建模精度直接影响后续PCB装配、壳体干涉检查的可靠性，这款0805规格的多层陶瓷贴片电容，是板级元件库中使用频率极高的被动元件模型。从实际选型装配的角度看，这款电容的外形尺寸严格遵循0805封装的行业通用规范，本体长度2mm、宽度1.25mm、整体高度0.6mm，两端端电极的宽度、倒角弧度都按照量产元件的实际公差做了还原，不会出现模型尺寸偏大导致装配时误判与周边元件干涉、或是尺寸偏小导致DFM检查漏出安全距离不足的问题。在设计思路上，建模时没有做过度的细节简化，本体表面的丝印标识、端电极与陶瓷本体的衔接台阶、端电极表面的金属质感分层都做了对应呈现，既保证了模型在整机BOM可视化、装配动画演示时的真实感，也控制了模型的面数，不会因为单个元件模型过于复杂拖慢整板装配的运算效率。这类贴片电容的实际应用场景覆盖极广，从消费类的手机、可穿戴设备、家用路由器，到工业领域的PLC控制板、伺服驱动板、传感器信号调理板，再到车载电子的控制模块，只要是采用表面贴装工艺的电路板，几乎都会用到该规格的电容做电源退耦、信号滤波、高频旁路使用。建模时特意还原了元件本体的边角微小倒角，这是很多通用元件库容易忽略的细节——在做自动化贴装的工艺仿真时，吸嘴取料的定位、元件过回流焊时的焊点成型模拟，都需要这些微小的外形特征做支撑，否则仿真结果会和实际生产出现偏差。两端的端电极部分按照实际元件的三层结构做了区分，最外层的镀锡层、中间的镍阻挡层、内层与陶瓷结合的银浆层虽然在外观上差异不大，但在做焊点可靠性仿真、热应力分析时，不同部分的材料参数赋值需要明确的几何边界，这个模型的结构拆分刚好能满足这类仿真的需求。做板级布局时，这款模型的安装边界严格按照IPC封装标准预留了焊盘与元件本体的安全距离，设计人员调用时不需要再额外调整元件占位，直接匹配标准0805焊盘封装即可完成布局，能大幅缩短元件库搭建、板级布局的时间。另外，模型的本体颜色、端电极金属色都按照常规量产的NPO、X7R材质电容的外观做了匹配，在做整机产品的透明壳体展示、内部结构可视化渲染时，不需要再额外给模型附材质，直接调用就能达到接近实物的展示效果，对于需要做产品宣传动画、装配培训课件的设计人员来说，能省去不少后期调整的工作量。
