三星曲面屏手机3D打印保护壳原型

这款曲面屏手机保护壳原型，核心面向3D打印快速验证场景，也可作为后续注塑量产开模前的结构校核样件使用。日常使用场景中，这类保护壳主要承担手机边缘防磕碰、背面防刮擦的基础防护作用，针对曲面屏机型侧边弧度的特殊设计，也能避免普通直边壳挤压屏幕边缘导致的触控误触、溢胶翘边问题。

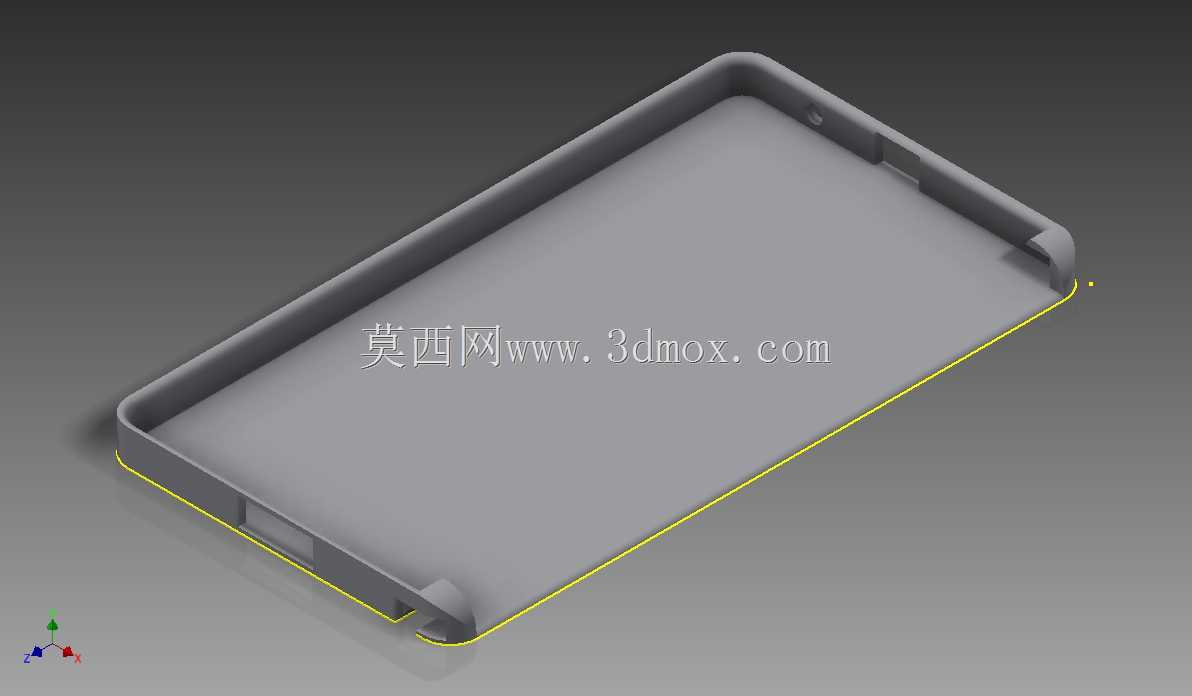

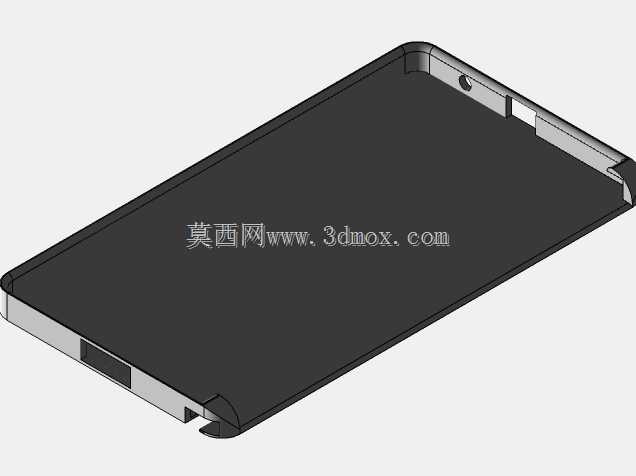

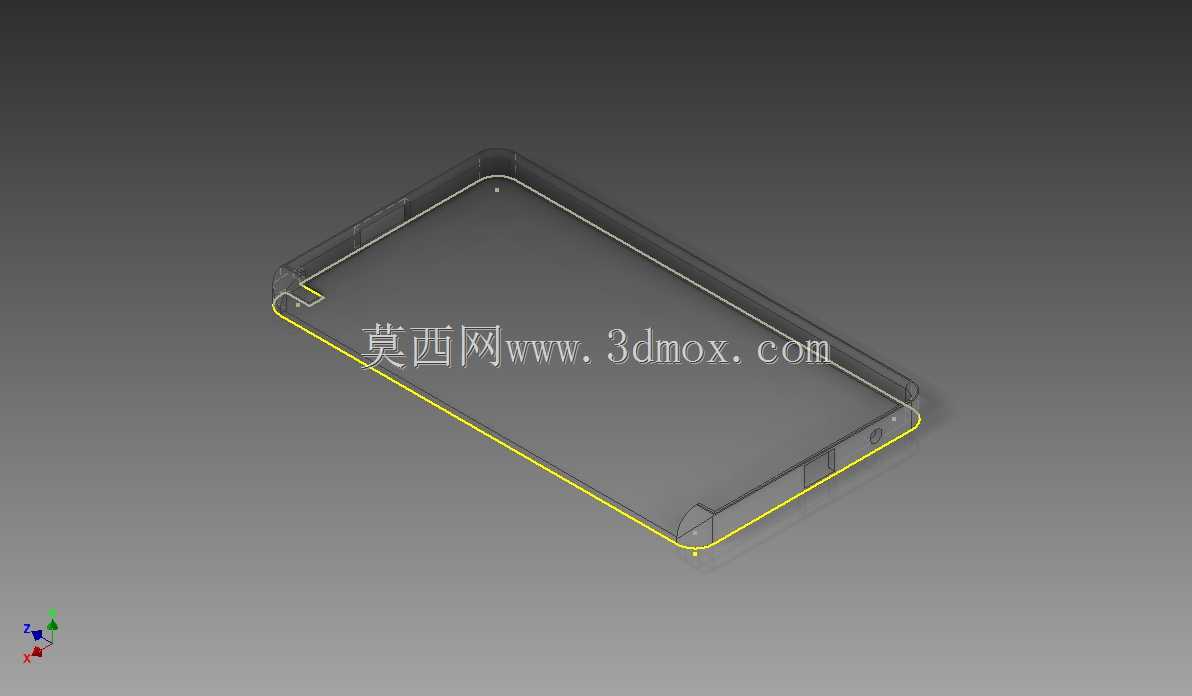

从结构设计思路来看，原型采用全包边浅槽式结构，壳体整体壁厚控制在1.2mm，既保证3D打印过程中不会出现薄壁翘曲变形，也不会额外增加手机握持时的厚重感。壳体内腔预留0.15mm的装配间隙，适配打印过程中可能出现的尺寸公差，避免安装时出现过紧卡滞或者过松晃动的问题。侧边对应曲面屏的位置做了内收弧度处理，弧度与屏幕侧边曲率保持一致，边缘做0.2mm的圆角过渡，不会硌手也不会刮蹭屏幕贴膜。

安装边界方面，壳体四个角做了加厚的防摔缓冲结构，凸起高度比手机背面高0.3mm，手机平放时能避免镜头、后盖直接接触桌面。壳体顶部和底部预留了对应按键、接口的避让缺口位置，当前原型暂未加工摄像头开孔，后续迭代可根据实际机型的镜头位置、按键排布调整开孔尺寸与位置。内腔边缘的止口结构深度0.8mm，安装后能与手机中框紧密贴合，不会出现日常使用中壳体滑脱的问题。

针对3D打印的工艺特性，原型所有转角位置都做了圆角过渡，没有尖锐直角，避免FDM打印过程中出现应力集中导致的层间开裂，也减少SLA打印时的支撑残留，降低后处理打磨的工作量。壳体外表面为光面设计，后续可根据需求做晒纹、磨砂等表面处理，也可在背面预留个性化图案的雕刻余量。需要注意的是，当前原型尺寸为初步验证版本，与实际机型尺寸存在小幅偏差，实际使用前需要根据真机测绘数据调整内腔长宽尺寸、侧边弧度以及各开孔的位置精度，调整后即可直接用于3D打印成品制作，也可导出分型面用于注塑模具的设计加工。
