四芯圆形航空连接器底座结构设计

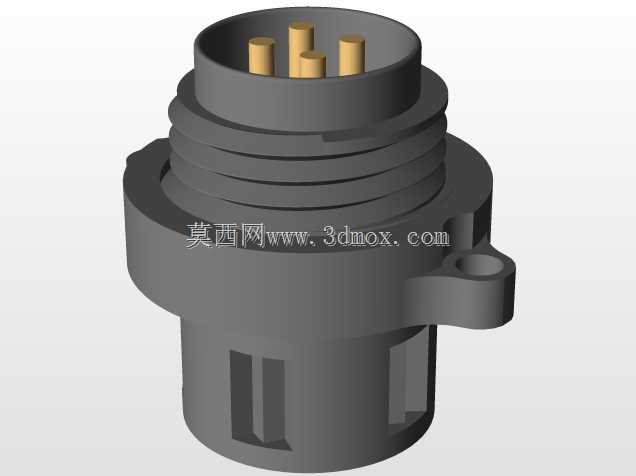

这款四芯圆形连接器底座，是工业电气连接场景里的常用基础部件，日常在工业控制柜内部走线、户外机电设备外接电源、小型传感器信号传输回路里都能见到它的身影，核心作用是实现公母插合端的稳固对接，保障多回路电信号或小功率电力的稳定导通，避免接线端受外力拉扯出现松脱、接触不良的问题。从结构设计来看，主体采用带外螺纹的圆柱壳体结构，上部的多道环形螺纹是用来和配套插头的内螺套旋合锁紧，插合后能提供足够的轴向压紧力，即便设备运行过程中存在持续振动，也不会出现接口松脱的情况，能满足多数工业现场的抗振连接需求。上部腔体内伸出的四根铜质插针是导通核心，插针根部做了台阶限位结构，装配时插针压入基座绝缘件后不会出现轴向窜动，绝缘基座将各插针完全隔离开，能避免相邻插针之间出现爬电、短路的问题，适配常规低压直流、工频交流的小功率传输场景。壳体侧方伸出的带孔安装耳是面板安装的固定位，安装时可以通过螺栓将整个底座固定在设备壳体的预设开孔处，下部的柱形壳体带有多道开槽结构，是用来穿入外接线缆的，线缆穿入后可以通过尾部的锁紧套收紧开槽，将线缆外护套牢牢夹紧，既可以分担线缆拉扯的受力，避免线缆芯线直接受力扯断，也能阻挡外部的灰尘、溅水从尾部进入连接器内部，提升接口的防护能力。设计过程中需要严格控制各部分的尺寸边界，上部螺纹的公称直径、螺距需要和配套插头完全匹配，插针的中心距、伸出长度要符合对应规格连接器的通用尺寸要求，保证同规格的公母端可以完全互换插合；安装耳的孔位间距、下部壳体的外径要适配常规面板开孔尺寸，不需要额外修改设备面板就能直接安装替换。壳体的壁厚做了均匀化处理，既不会因为壁厚过薄导致结构强度不足，在旋合锁紧时出现壳体开裂，也不会因为壁厚过大造成整体尺寸冗余、材料浪费。插针的排布采用不对称布局，能避免公母插合时出现错插的问题，从根源上杜绝接线回路接反的情况。这类连接器底座在实际选型时，需要结合使用场景的电流大小、防护等级要求匹配对应的规格，这款四芯结构的载流能力可以满足多数小型传感器、低压控制回路的连接需求，相比螺钉压接的接线端子，插合式的连接方式拆装效率更高，后期设备维护时不需要反复拆接芯线，只需要旋开锁紧套就能断开回路，能大幅降低现场维护的工作量。
