铝型材搭建立方体框架结构件

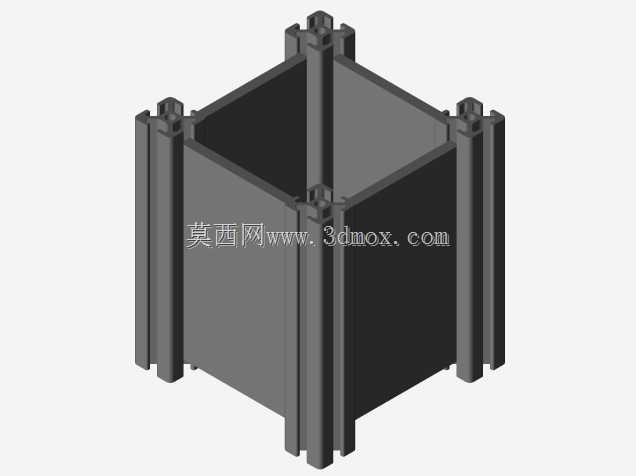

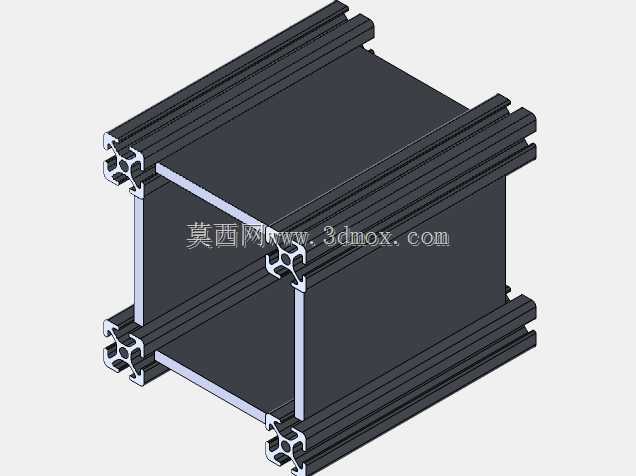

这款铝型材拼接的立方体框架，在小型桌面级实验设备搭载、教学演示平台搭建、轻量化机载设备承载场景中应用十分广泛，区别于传统焊接方管框架，它无需焊接作业，所有连接节点都可通过型材配套的角件、内置连接件完成锁紧固定，后期调整内部安装空间、拓展外设挂载点时，只需要松开对应位置的紧固件就能重新调整杆件位置，不会像焊接框架那样改动就需要切割重焊，适配小批量定制化设备的快速搭建需求。从结构设计逻辑来看，框架选用的是欧标标准槽宽的工业铝型材，四根竖向型材作为主承重立柱，上下各四根横向型材围合成立方体的上下端面，型材槽口全部朝向框架外侧，方便后期在任意立面安装3D打印的功能面板、线路走线槽、传感器安装座，不需要额外在型材表面打孔攻丝，配套的T型螺母可以直接卡入槽道内滑动到指定安装位置，大幅降低后期改装的加工工作量。设计时特意将所有型材的端面拼接处做了齐平处理，没有突出的连接端头，既避免了尖锐边角带来的安装磕碰风险，也能让框架整体的外轮廓尺寸保持规整，在做外部防护板安装时，板材可以直接贴合在型材外表面，不需要额外做避位裁切。从安装边界来看，框架的内部净空尺寸可以根据实际搭载的设备模块调整型材切割长度，当前结构的型材拼接节点全部采用90度垂直连接，整体形位公差可以控制在较小范围内，搭载对安装平面度有要求的小型光学组件、控制电路板时，只需要在对应型材槽道内加装安装平板就能满足平面度要求，不需要额外做框架校形作业。日常使用中，这类铝型材框架的自重远低于同尺寸的钢制焊接框架，单人就能完成整体搬运移位，同时铝型材表面的阳极氧化层具备不错的防锈耐刮性能，在常规实验室、生产车间的环境下长期使用也不会出现表层锈蚀掉漆的问题，维护成本极低。框架的上下端面预留的槽道还可以加装脚轮或者调平地脚，根据使用场景选择移动或者固定安装的方式，侧面的槽道也可以根据走线需求，加装不同规格的线槽盖板，将设备的供电线、信号线全部收纳在槽道内部，避免线路外露带来的拉扯损坏风险，整体结构没有多余的冗余设计，所有杆件都同时承担承重和安装基准的作用，材料利用率很高。
