2G蜂窝天线SMD触点结构设计

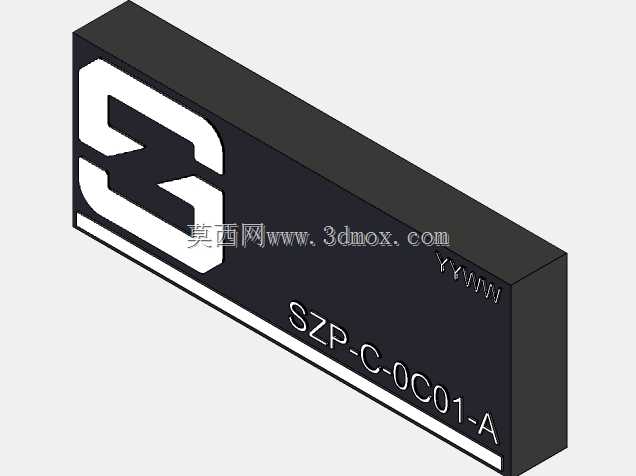

这款SMD触点式2G蜂窝天线，主要面向便携智能终端、小型物联网采集节点、车载定位终端这类对内部安装空间有严苛限制的通讯类设备设计，区别于传统外置棒状天线或FPC柔性天线，它采用硬质绝缘基座加金属触点的一体化结构，能直接通过SMT回流焊工艺贴装在PCB板端，省去后续人工组装天线的工序，适配大批量产线的自动化生产节奏。从结构设计逻辑来看，基座采用长方体硬质工程塑料材质，表面做哑光黑色防静电处理，避免生产转运过程中静电积累打坏周边敏感器件，基座侧面蚀刻的标识字符采用激光打标工艺，不会因焊锡熏蒸、清洗剂擦拭出现标识脱落问题，方便产线做物料核对与防错校验。外露的金属触点采用镀金工艺处理，接触阻抗控制在极低水平，能保证2G频段下的射频信号传输稳定性，避免因触点氧化、接触不良导致的信号衰减、搜网失败问题，触点的排布间距严格匹配通用SMD焊盘标准，不需要额外定制特殊钢网，直接复用常规0805封装元件的钢网开孔参数就能完成锡膏印刷。安装边界方面，这款天线的整体厚度控制在极低水平，贴装后不会超出终端设备的内部堆叠高度限制，基座侧面预留的防呆缺口能避免贴装时出现方向反向的问题，反向状态下无法正常贴合焊盘，产线操作人员能快速识别错件问题。实际应用中，这类天线不需要额外预留净空区的特殊要求，周边可布置常规阻容元件，不会对天线增益造成明显影响，相比传统需要预留大面积净空的板载天线，能大幅提升PCB板的空间利用率，适合内部空间寸土寸金的小型穿戴设备、远程抄表终端、共享设备通讯模组使用。结构建模过程中，重点还原了触点的凸起高度、基座的倒角细节、标识字符的凹陷深度，所有尺寸公差都按照SMT贴装的行业通用标准设定，基座边缘做了0.2mm的圆角处理，避免生产过程中出现边缘崩边、掉屑的问题，金属触点与基座的结合处做了嵌入式卡位结构，避免过回流焊时高温导致触点移位、脱落。
