6701型深沟滚珠轴承三维结构设计

　　在精密传动、小型机电设备的旋转支撑场景中，薄壁深沟球轴承始终是兼顾径向承载与安装空间限制的核心选型方向，6701规格的滚珠轴承正是这类应用场景下的典型零件。日常选型过程中，不少设计人员容易忽略薄壁轴承的安装边界约束，直接照搬常规轴承的安装公差，最终导致装配后轴承游隙异常、运转卡滞甚至提前失效，这也是做这类小尺寸薄壁轴承三维设计时需要重点考量的核心逻辑。

　　从实际应用场景来看，这类小尺寸薄壁滚珠轴承常出现在小型伺服电机输出端、精密仪器仪表的旋转轴系、3D打印机的送料辊支撑、小型风扇的转轴定位、办公自动化设备的走纸机构中，这些场景普遍存在安装径向空间受限、轴向尺寸紧凑、负载以轻载稳定径向力为主的特点，常规厚度的深沟球轴承往往无法满足空间预留要求，而6701这类薄壁系列轴承刚好能在有限的截面尺寸下，提供稳定的旋转支撑能力。

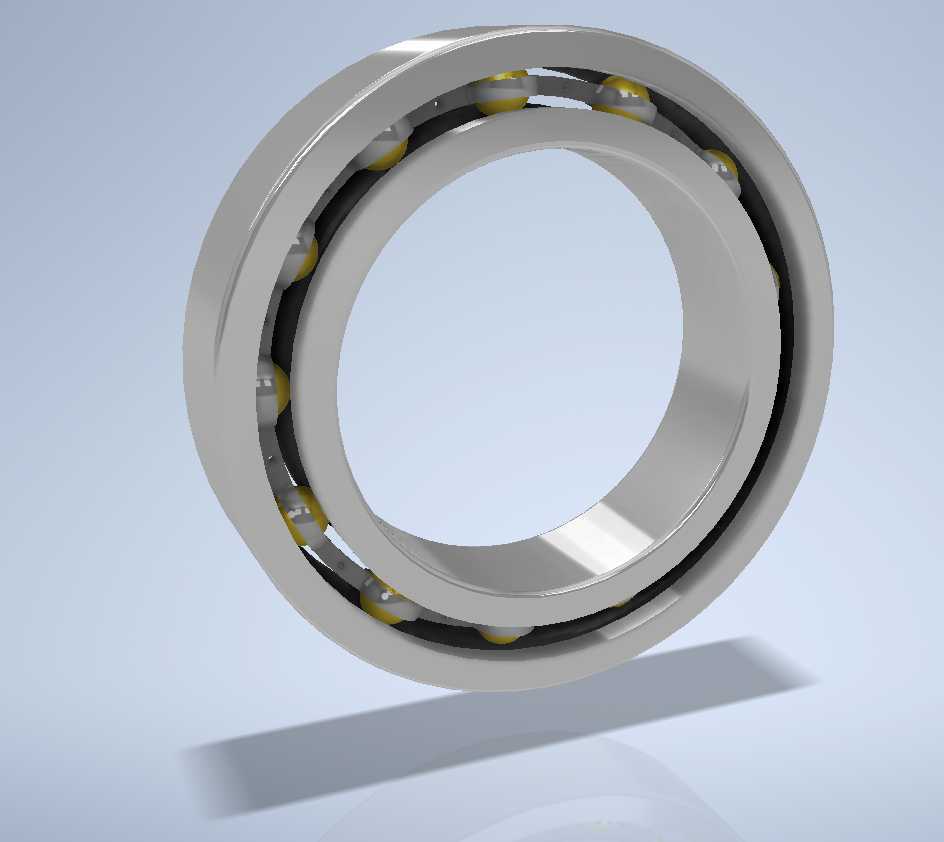

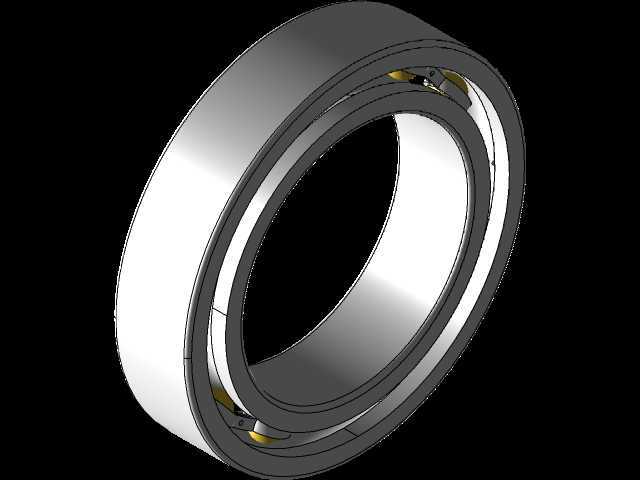

　　设计这款轴承的三维结构时，首先要明确核心的尺寸边界：外径18mm、内径12mm、宽度4mm，所有结构细节都要围绕这三个安装基准尺寸展开，不能出现超出安装边界的结构特征。内圈的设计重点在滚道的曲率匹配，滚道的圆弧半径要略大于滚珠直径，保证滚珠在滚道内既有足够的接触面积承载径向力，又不会因为曲率过紧导致运转摩擦阻力过大；内圈的两侧挡边高度要控制在合理范围，既要保证滚珠运转时不会从滚道脱出，又要给保持架留出足够的运转间隙，避免挡边与保持架发生运动干涉。外圈的结构和内圈对应，滚道曲率与内圈保持一致，外圈的外圆柱面是安装基准面，设计时要保证圆柱度公差在合理范围，避免压入轴承座后出现外圈变形，挤压滚珠导致游隙变小。

　　滚珠作为轴承的核心承载元件，沿滚道圆周均匀排布，设计时要计算合理的滚珠数量，既保证足够的承载能力，又不会因为滚珠排布过密导致保持架的强度不足，同时要控制滚珠的直径公差，所有同组滚珠的尺寸差要控制在极小范围内，避免运转时出现载荷分布不均，单个滚珠过载导致点蚀失效。保持架的作用是分隔相邻滚珠，避免滚珠之间直接接触产生摩擦磨损，设计时兜孔的间隙要合理，既要给滚珠留出自转和公转的活动空间，又不能间隙过大导致滚珠在兜孔内出现窜动，引发运转噪音。

　　从安装适配的角度来说，这类薄壁轴承的安装配合公差选择和普通厚壁轴承有明显区别，因为套圈壁厚较薄，过盈量过大会直接导致套圈变形，滚道圆度超差，所以和轴配合的内圈公差、和轴承座配合的外圈公差，都要根据实际负载类型选择合适的配合等级，不能盲目追求紧配合。在三维建模过程中，还要预留出润滑脂的填充空间，在轴承的两侧密封结构（如果带密封的话）和滚道之间留出足够的储脂空间，保证长期运转时的润滑需求，避免干磨导致的寿命骤降。

　　很多新手在做这类轴承建模时，容易把结构做的过于理想化，忽略实际生产中的工艺细节，比如套圈的倒角尺寸，不能为了外观好看把倒角做的过小，否则安装时很容易刮伤轴或者轴承座的安装孔，甚至导致套圈端部出现崩裂；滚道和挡边之间的过渡圆角也要控制合理，避免应力集中导致套圈在受冲击载荷时出现开裂。另外，这类薄壁轴承的轴向承载能力较弱，设计选型时要注意，不能用它来承受较大的轴向载荷，也不适合在有较大冲击载荷的工况下使用，它的核心优势就是在极小的安装空间内，提供稳定的轻载高速旋转支撑，这也是它在小型精密设备中被广泛应用的核心原因。在装配结构设计时，还要考虑轴承的固定方式，内圈和轴的固定通常用轴用挡圈或者轴肩定位，外圈和轴承座的固定用孔用挡圈或者端盖压紧，定位轴肩和孔肩的高度不能超过轴承内圈和外圈的倒角高度，否则会导致轴承无法安装到位，出现装配间隙。
