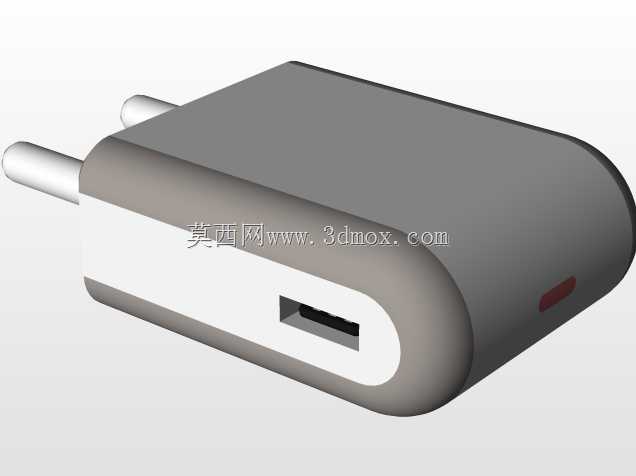

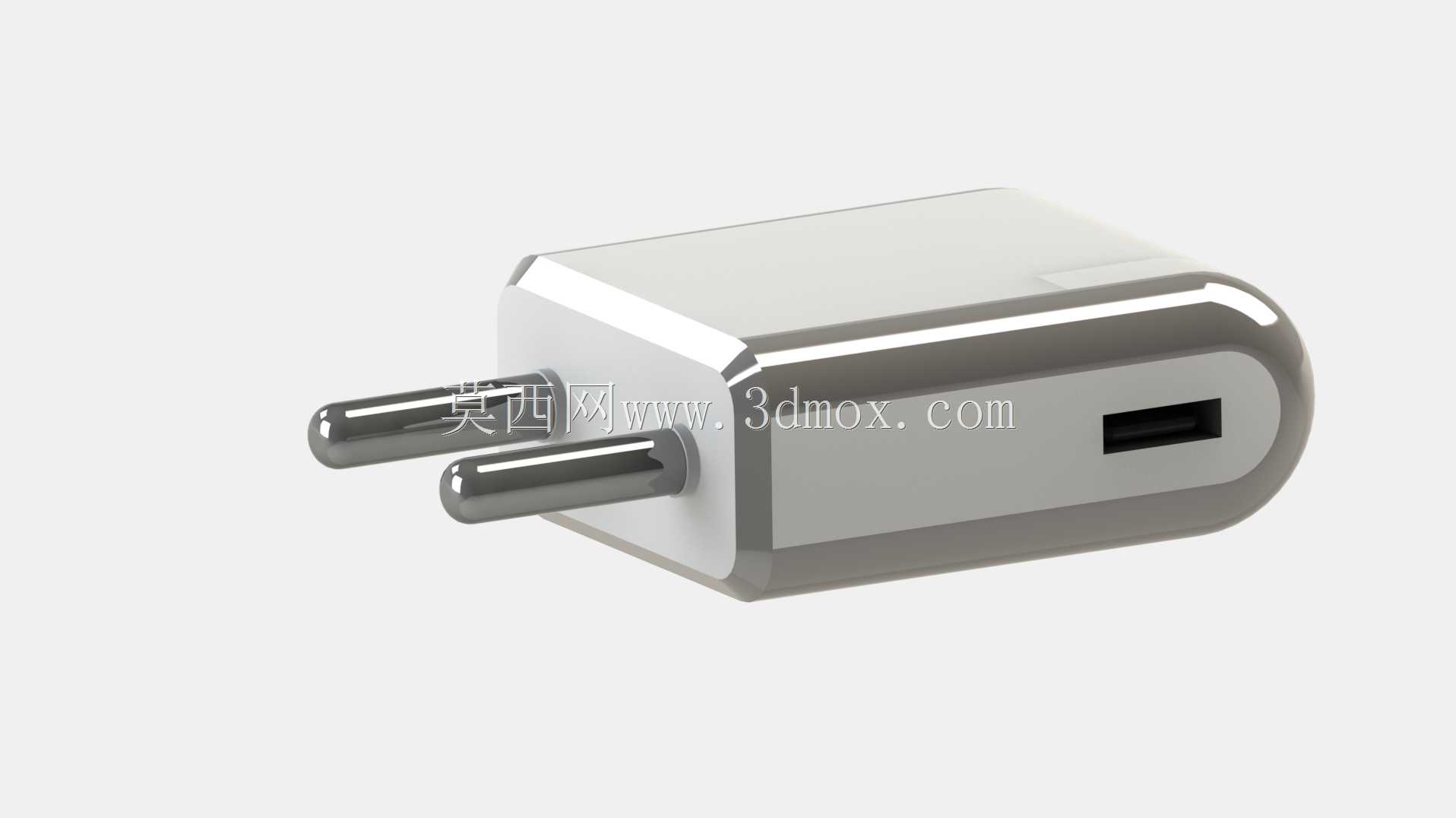

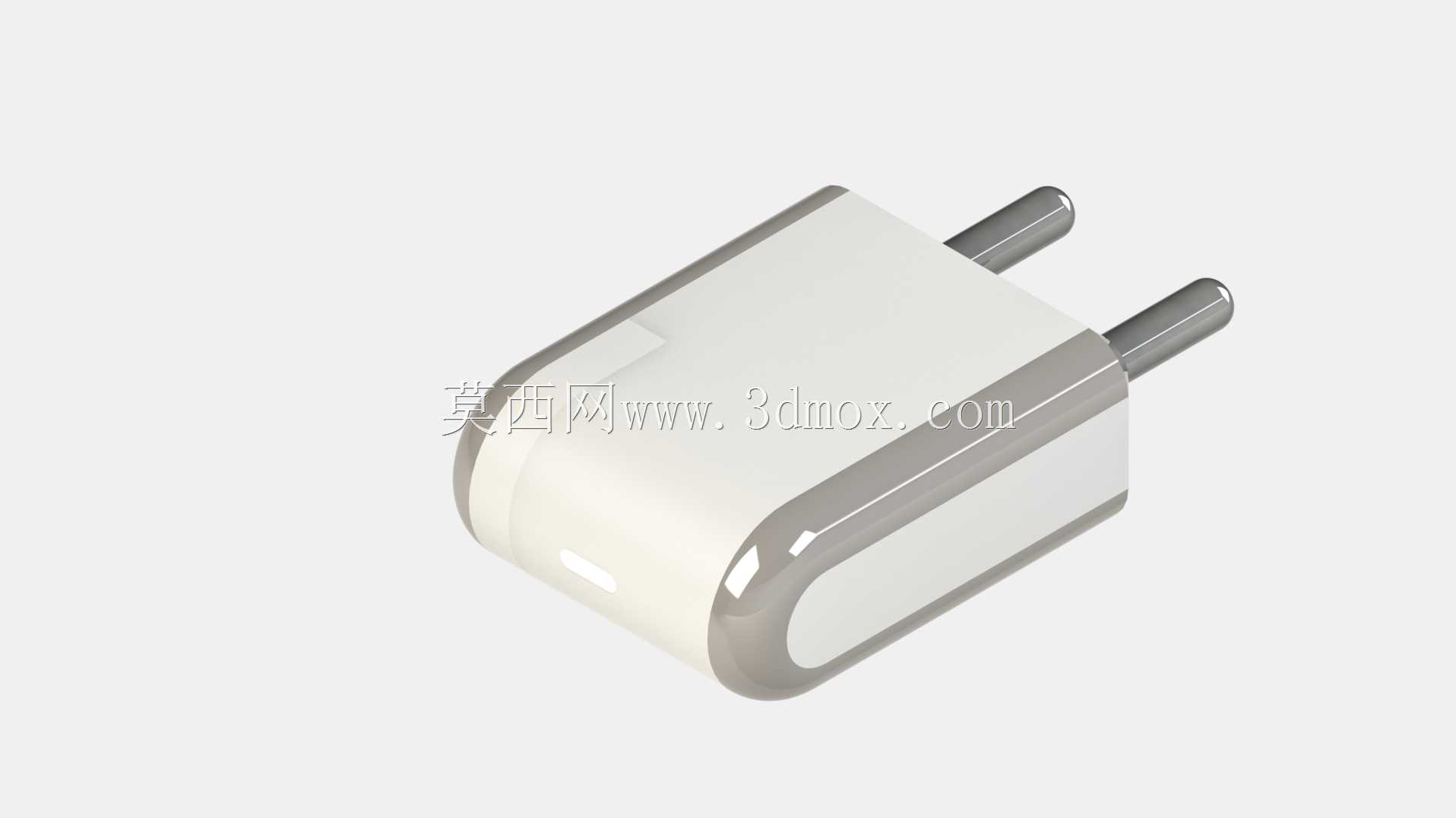

欧规插脚USB接口便携充电适配器结构

日常消费电子供电场景里，这类插墙式充电适配器是覆盖最广的小功率供电部件，主要给手机、蓝牙耳机、便携数码外设提供稳定的低压直流输出，适配民用220V交流市电场景，插脚采用欧规双圆柱设计，对应欧盟、俄罗斯等区域的墙面插座标准，无需额外转换头即可直接插接取电。从结构设计逻辑来看，整体采用高阻燃PC材质的一体式外壳，边缘做了大圆角过渡处理，既避免插拔时的锐角磕碰，也能在外壳注塑时优化熔接痕位置，提升壳体整体抗跌落强度，壳体合模线设置在侧方非外观面，装配后缝隙控制在0.1mm以内，兼顾外观整洁度与装配密封性，防止日常使用中灰尘、飞溅的水渍进入内部电路区域。插脚部分采用黄铜镀镍材质，直径4mm、插脚中心间距19mm，完全匹配欧标插座的插接尺寸要求，插脚根部做了台阶限位结构，插入插座时能控制插入深度，避免插脚过度顶压内部PCB元件，同时插脚与内部PCB的连接采用铆压方式，比普通焊接的抗弯折疲劳性能更强，应对日常反复插拔的受力场景不易出现松脱断裂。输出端设置标准USB-A型接口，接口位置做了内凹0.3mm的沉台设计，插接数据线时能引导插头对位，避免接口边缘被反复刮擦出现掉漆或开裂，接口内部的弹片采用锡磷青铜材质，保证多次插拔后仍有足够接触压力，降低接触电阻过大导致的发热问题。内部电路布局上，高压区与低压区之间设置了绝缘隔离槽，原边的整流、滤波元件与副边的稳压输出元件保持足够的电气间隙，满足安规设计的爬电距离要求，壳体内部预留的散热空间刚好匹配5V输出功率的发热需求，无需额外加装散热片即可保证长时间满载工作时外壳温度处于安全区间。整体外形尺寸控制在长40mm、宽35mm、厚度22mm的范围内，插墙使用时不会遮挡相邻插座位，相比传统大块头充电器能提升插排的空间利用率，外壳表面采用细磨砂晒纹处理，日常使用不易残留指纹和划痕，插拔时的握持摩擦力也足够，单手即可完成从插座上的拔取操作。
