外置盒式固态硬盘安装固定结构

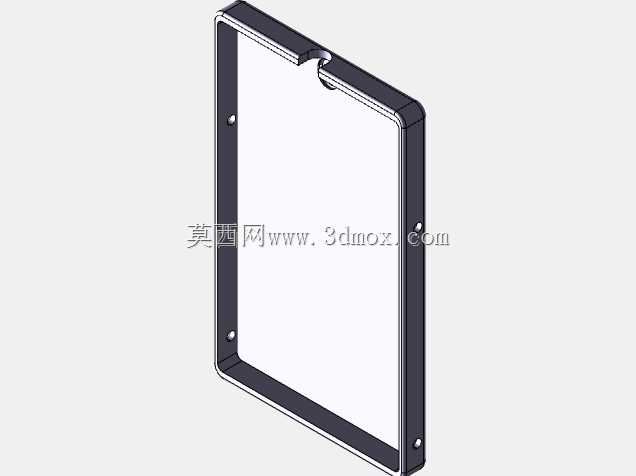

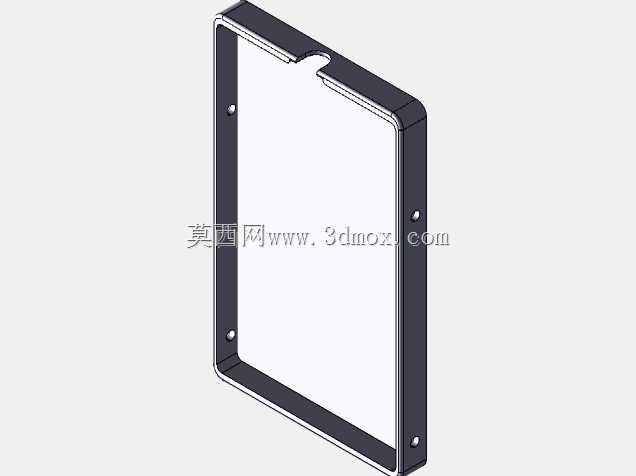

在桌面数据扩容、移动办公数据传输、工业设备外置存储拓展这类场景里，外置SSD的安装固定结构直接决定了使用过程中的稳定性与拆装便捷性。这款盒式外置安装结构，核心是为标准2.5英寸固态硬盘提供可靠的防护与固定载体，同时兼顾外接使用时的接口对位精度。从设计思路上看，结构采用边框承托加周圈螺丝锁付的方案，边框做了等宽的限位凸台，凸台高度刚好匹配SSD的PCB板加外壳总厚度，安装时硬盘顺着边框内侧滑入即可完成初步定位，不需要额外调整位置，四个角的固定孔位完全对齐标准2.5英寸硬盘的安装孔距，锁付螺丝后不会出现窜动问题。边框侧边预留了USB接口的对位缺口，缺口尺寸严格匹配USB接头的插拔公差，避免出现接头插歪、接口受力过大导致的PCB焊盘脱落问题。考虑到外置使用时的磕碰场景，边框外侧做了微小的圆角过渡，不会因为尖锐边角划伤操作人员或者设备表面，边框内侧与硬盘接触的位置预留了0.1mm的间隙，避免硬接触刮花硬盘外壳，同时这个间隙也能给硬盘工作时的轻微热胀冷缩留出余量，不会出现长期使用后结构卡滞无法拆出硬盘的问题。安装边界上，整个结构的外轮廓尺寸控制在常规2.5英寸移动硬盘盒的通用尺寸范围内，可以适配市面上绝大多数的第三方硬盘保护套、桌面固定支架，不需要额外定制配套固定件。结构的侧边做了防滑的细微纹理，手持拆装的时候不容易打滑，在工业控制柜内做外置存储拓展时，这个结构也可以通过侧边的预留挂孔直接固定在柜内的安装条上，不需要额外加装固定座。实际使用中，这种结构既可以满足个人用户移动存储的拆装需求，也能适配工业场景下长期固定安装的稳定性要求，不需要针对不同使用场景做结构改动，零件加工难度低，采用常规注塑工艺即可批量生产，装配过程不需要专用工装，人工手动即可完成整机组装，对位精度靠结构本身的限位凸台保证，不会出现人工装配带来的孔位偏移问题。结构的壁厚做了均匀化处理，避免注塑过程中出现缩痕、变形等问题，长期使用不会因为材料蠕变导致固定孔位错位，保障硬盘安装的长期可靠性。
