笔记本电脑转轴铰链防护端盖结构设计

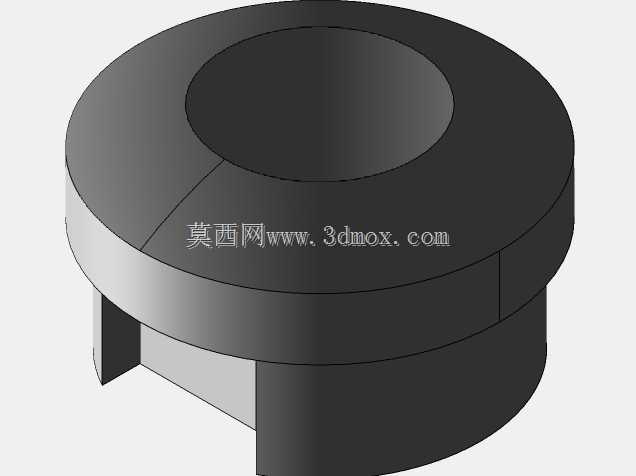

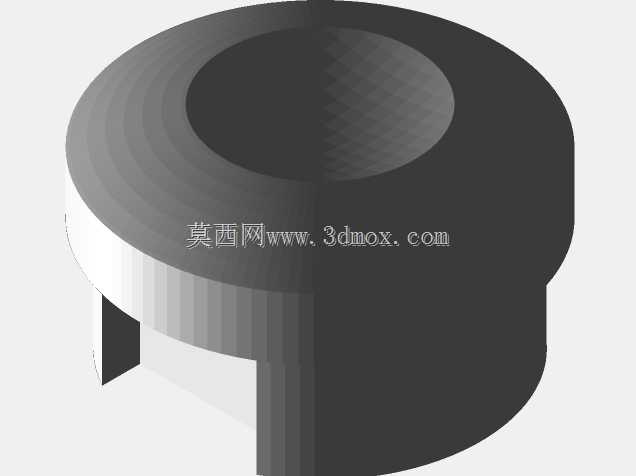

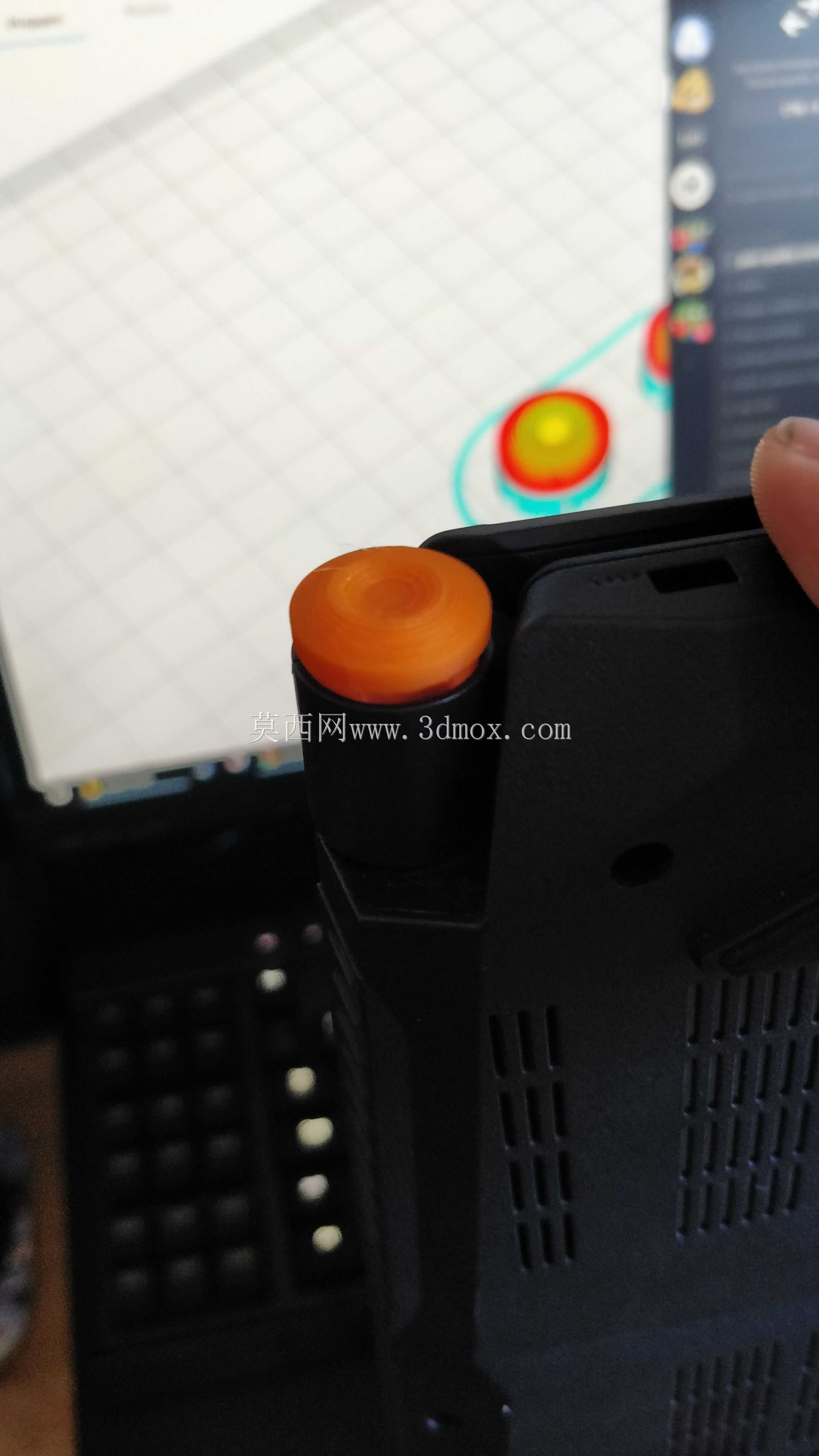

日常使用场景中，笔记本开合频次高，转轴位置的原装塑料端盖长期受扭转应力、意外磕碰影响，极易出现断裂脱落问题，脱落之后转轴内部的紧固螺母、阻尼结构直接外露，不仅容易进灰加速阻尼件磨损，开合过程中还可能勾扯衣物、刮蹭桌面，甚至导致转轴受力偏移引发屏幕排线损伤。这款端盖的设计核心就是解决原装件易损的替换需求，整体采用阶梯式同轴环形结构，上部为大直径环形压合面，安装后可完全覆盖转轴端部的外露结构，下部设置带定位缺口的插接柱，缺口位置对应转轴螺母的侧边平面，插入后可直接卡合在原有螺母结构上，不需要额外打胶或者增加紧固件，拆装过程不需要拆解整机转轴结构，普通用户借助简单撬具即可完成替换，大幅降低维修门槛。设计阶段首先测绘了原装损坏端盖的残留尺寸以及转轴端部的安装空间，确定了上部环形压盖的外径尺寸刚好覆盖转轴端部的装配缝隙，避免灰尘、毛发从缝隙进入转轴阻尼腔，下部插接段的外径与螺母内孔采用小间隙配合，既保证安装时可以顺畅推入，又不会出现松旷晃动的问题，定位缺口的尺寸与螺母侧边的平面完全贴合，安装后端盖不会随屏幕开合发生跟转，长期使用也不会出现松脱。材质选择上适配快速原型制作的柔性耗材，相比原装硬塑材质具备更好的抗冲击性能，意外磕碰时可以通过微小形变吸收冲击力，不会像原装硬塑件那样直接脆裂，同时柔性材质的压合面与笔记本壳体接触时不会刮蹭机身漆面，长期开合摩擦也不会产生异响。结构上特意做了壁厚均匀化处理，环形压盖的壁厚保持一致，避免打印制作时出现缩痕、翘曲问题，下部插接段的根部做了小圆弧过渡，降低应力集中系数，反复拆装也不会在根部出现断裂。实际安装验证中，该端盖完全适配对应型号笔记本的转轴安装边界，安装后与机身表面齐平，不会突出壳体影响笔记本开合的最大角度，也不会遮挡转轴附近的散热出风口，压合面与壳体的缝隙控制在0.1mm以内，日常使用中不会有明显的积灰问题，同时端盖的中空结构不会干涉转轴内部的走线空间，屏幕排线可以正常从中部空腔穿过，不会出现挤压排线导致的显示故障。
