金融自助终端票据承兑处理模块结构

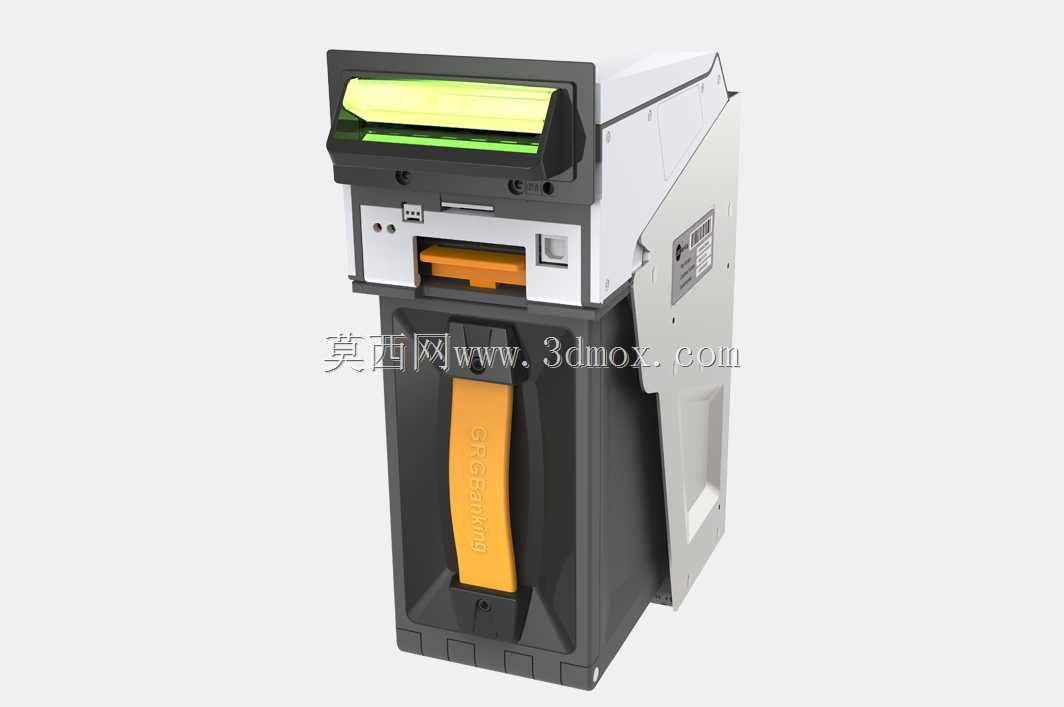

该结构对应金融自助服务终端内部的票据承兑处理核心模块，日常部署在银行ATM、自助政务服务终端、自助缴费设备的票卡处理仓内，主要负责纸质票据、凭证的接入识别、信息核验、暂存堆叠与异常票退回全流程作业，是自助终端实现无人值守票据业务的核心执行部件。从结构设计逻辑来看，模块采用上下分层的堆叠式布局，上部为票据接入与识别区段，设置带荧光校验的进票通道，通道入口做了倾斜导向倒角，避免用户送票时出现卡滞、折角问题，通道内部集成票厚检测、票面图像采集的安装位，可适配不同厚度的纸质票据、业务凭证，进票口的导向压片采用弹性结构设计，能自适应不同克重的纸质介质，减少票据输送过程中的打滑、偏斜故障。下部为票据存储仓，采用抽拉式的票箱结构，橙色抽拉把手做了防滑纹理与限位卡扣设计，运维人员更换票箱时可快速解锁抽拉，票箱内部设置可调节的压票机构，能随着存储票据数量的变化自动调整压紧力，避免票据堆叠散乱、倾倒，同时票箱侧壁设置了余量检测的传感器安装位，可实时反馈仓内票据存量，提醒运维人员及时清运。模块整体的安装边界做了标准化适配设计，侧边预留的固定安装孔位匹配主流自助终端的机架安装尺寸，背部的电气接口采用防呆式接插件布局，装配时无需额外调整走线位置即可完成对接，可直接替换同规格的老旧票处理模块，降低终端升级改造成本。在功能实现层面，模块的通道走纸路径做了圆弧过渡处理，减少票据输送过程中的弯折损耗，异常票退回通道与正常进票通道做了物理隔离，当识别到伪造、折损无法核验的票据时，可直接沿退回通道将票据返还给用户，避免异常票进入存储仓造成业务纠纷。模块外壳的拼接处做了防尘密封设计，可适配自助终端长期无人值守的运行环境，减少灰尘、纸屑进入机芯内部造成的传感器误判、传动卡滞问题，外露的操作部件均做了防呆设计，避免运维操作时出现误装、反装的问题。
