RC1202ALCD模块PCB安装限位垫片

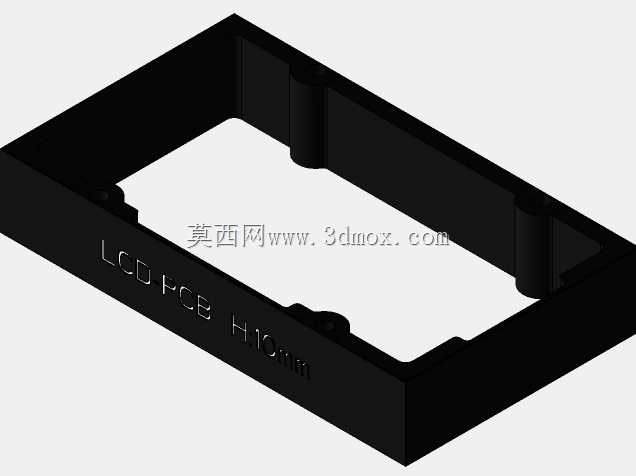

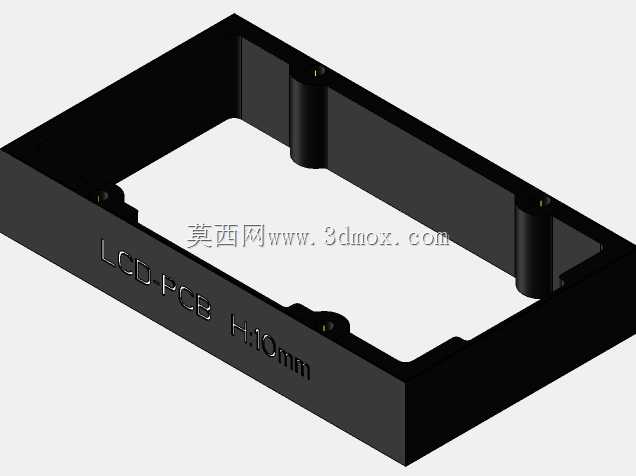

在工业控制终端、嵌入式人机交互界面、小型智能设备的显示模块装配环节，PCB与LCD模组之间的间距控制、安装限位一直是结构设计中容易被忽略却直接影响整机可靠性的细节。这款垫片正是针对RC1202A规格LCD模块的装配需求设计，核心作用是在LCD模组与主控PCB之间形成稳定的支撑间隔，避免装配过程中LCD屏体受PCB上凸起的焊点、元器件挤压产生亮斑、漏光甚至屏体碎裂的问题，同时为屏体与PCB之间的软排线连接预留充足的走线路由空间，防止排线被挤压弯折造成接触不良。从结构形态来看，该垫片采用一体式框型设计，整体为黑色矩形中空框架，中空区域完全避让LCD模组的有效显示区域，不会对屏幕显示造成任何遮挡。框架侧壁设置有定位柱结构，装配时可直接卡入PCB与LCD模组对应的定位孔中，无需额外粘接即可完成预固定，大幅提升流水线装配的对位效率，减少人工对位产生的偏移误差。尺寸设计上，垫片整体长度为56.1mm，宽度为32.4mm，整体支撑高度为10mm，这个高度参数是结合RC1202A LCD模组的背面凸起元器件高度、FPC排线弯折半径、PCB板上最高元器件的高度综合计算得出，既能够保证完全容纳两侧板件之间的凸起结构，又不会过度增加显示模块的整体装配厚度，适配对安装空间有严格限制的紧凑型设备需求。框架的侧壁厚度经过受力校核，既能够承受LCD模组装配时的按压压力，不会发生侧壁形变导致的屏体倾斜，又尽可能减少材料占用，符合轻量化设计的要求。垫片的四个边角做了微小的倒角处理，避免装配过程中锐角划伤操作人员手指或是划破FPC排线的绝缘层，同时也能减少注塑生产时的应力集中问题，降低零件生产的不良率。在实际设备应用中，这类垫片常被用于小型工业参数显示屏、嵌入式设备状态显示模块、手持检测设备的显示单元装配中，替代传统的粘贴式泡棉支撑，相比泡棉材质，硬质结构的垫片不会随使用时间推移发生塌陷、老化变形，能够在设备全生命周期内维持稳定的支撑间距，保证LCD模组与PCB的相对位置精度，避免长期使用后出现的屏体松动、排线接触故障。设计过程中，框架内侧的避让尺寸充分考虑了LCD模组的公差范围，预留了合理的装配间隙，不会因为零件加工公差导致装配卡滞，同时外侧尺寸与设备外壳的显示窗口安装位匹配，能够辅助显示模块在外壳内的定位，减少整体装配的累计公差。
