多关节蛇形仿生巡检探测机械结构

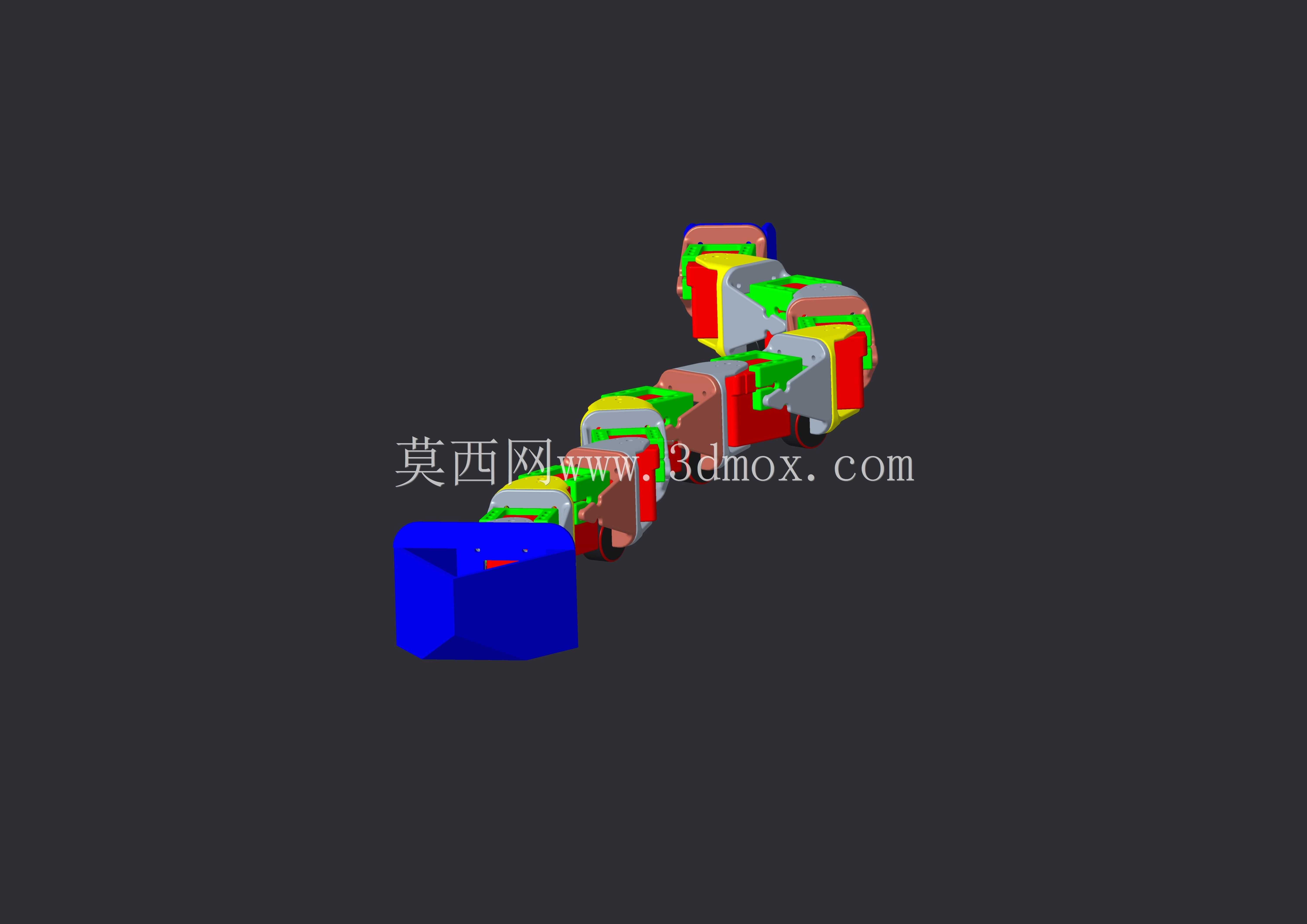

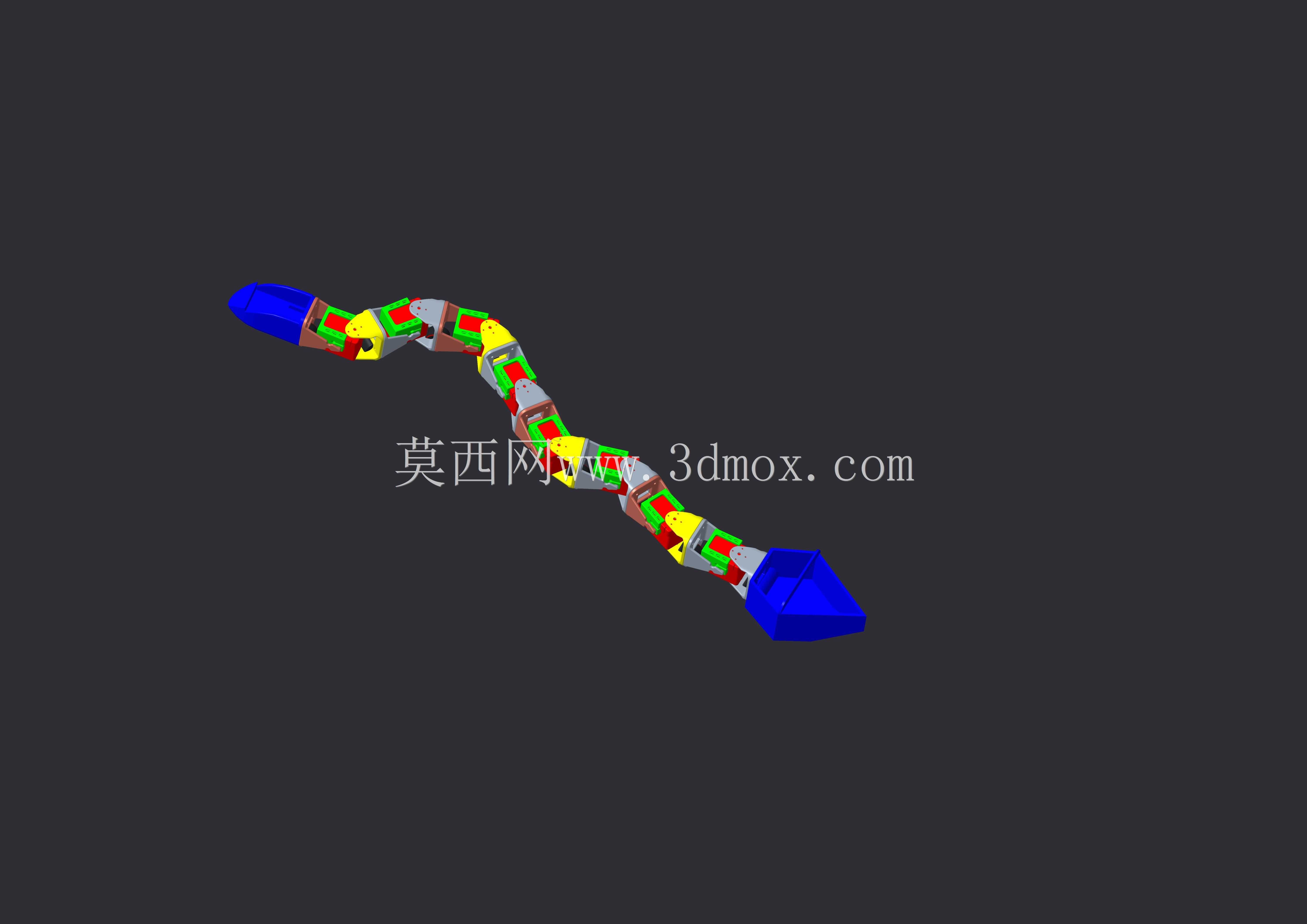

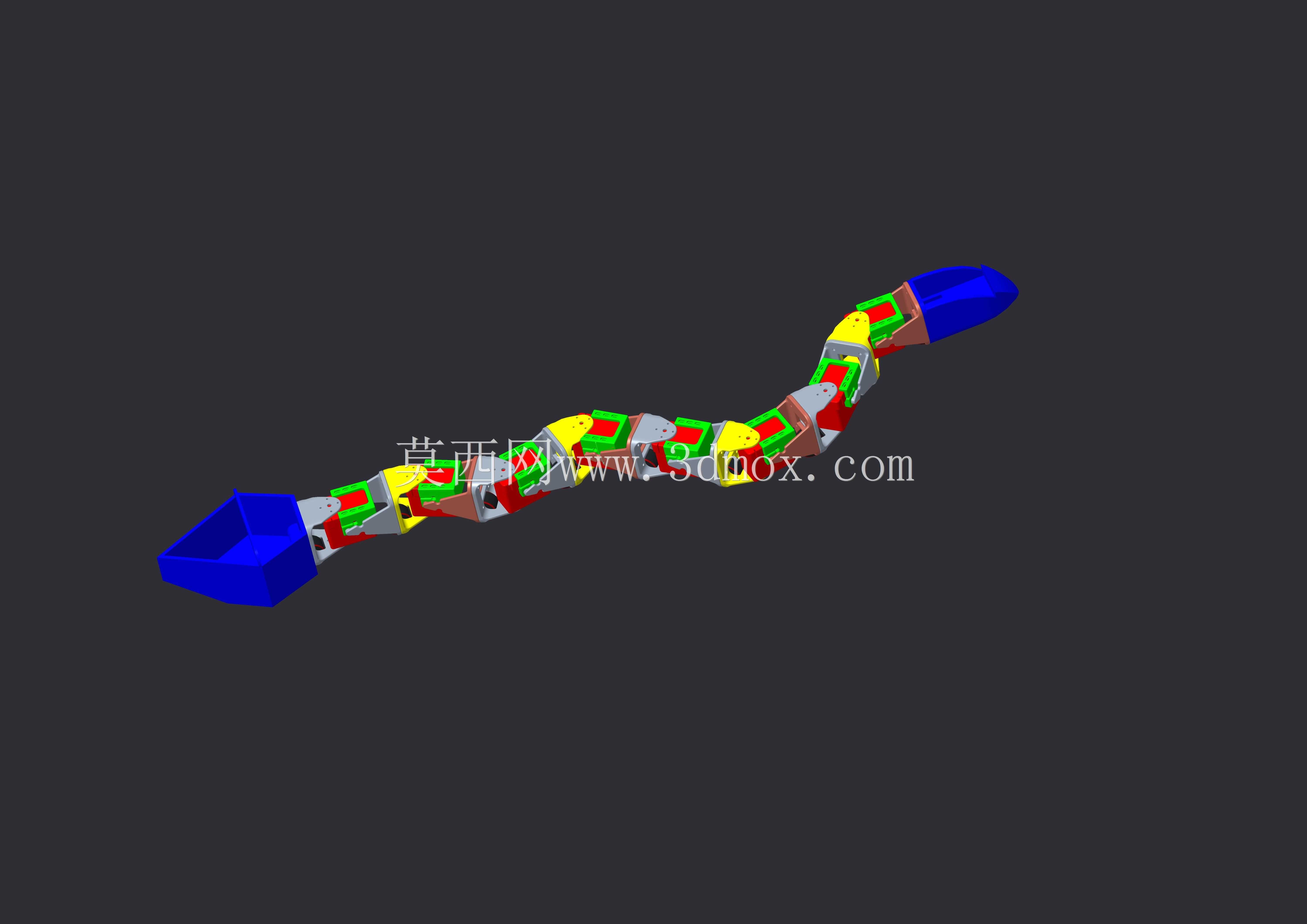

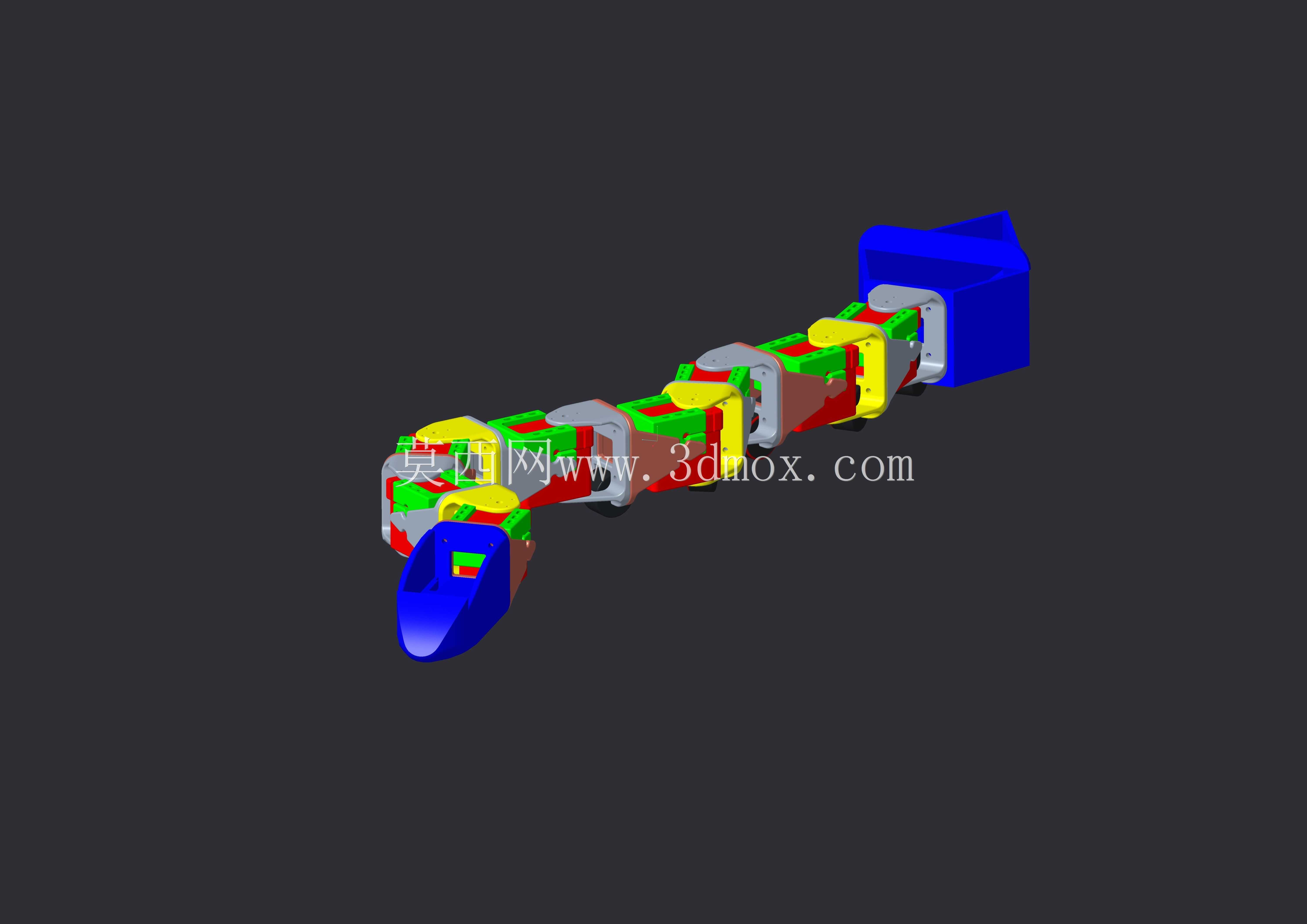

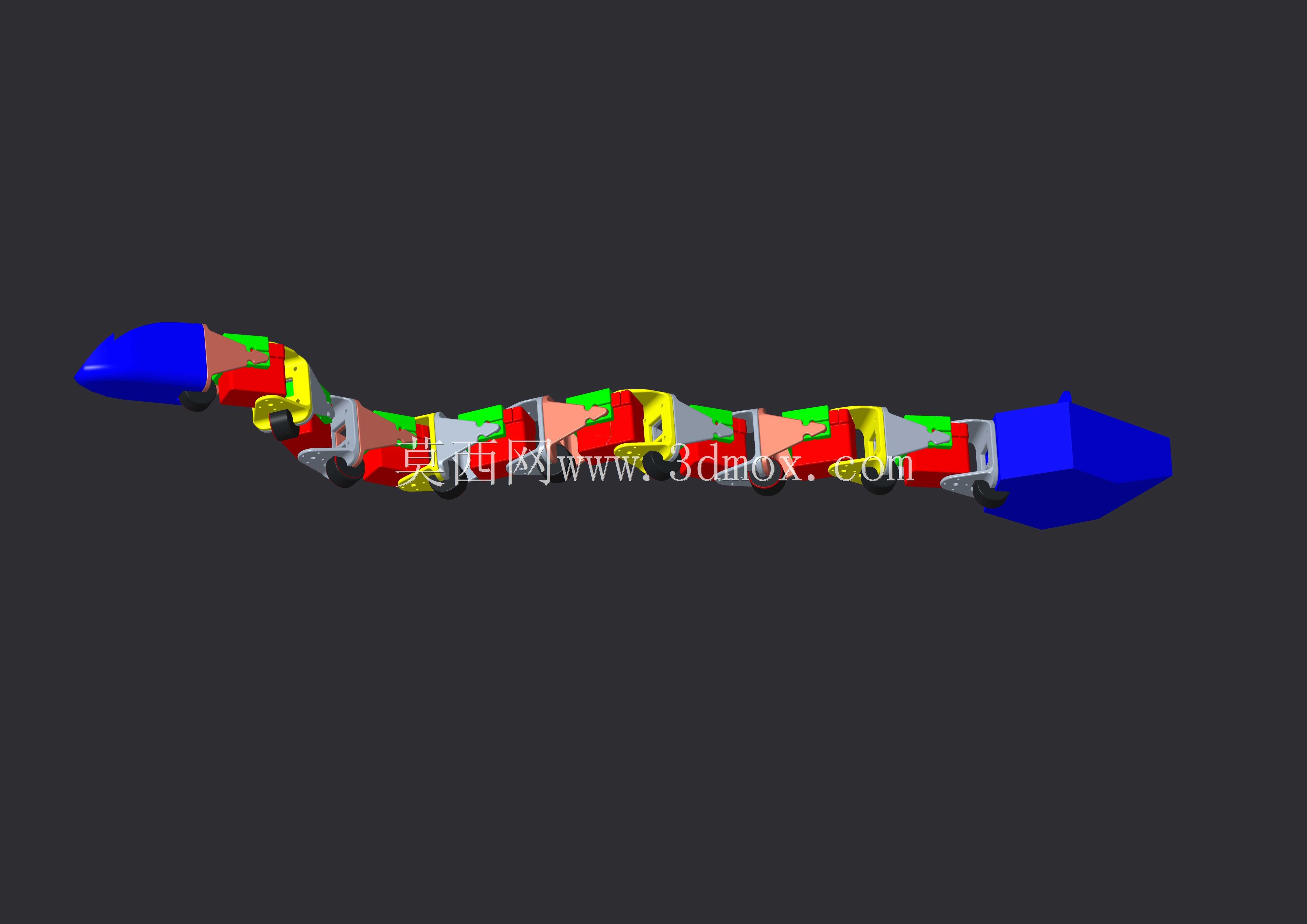

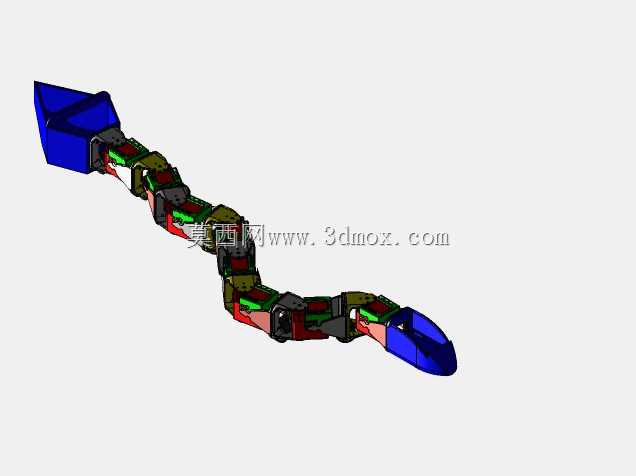

这款蛇形多关节仿生机械结构，主要面向狭小空间巡检、复杂地形探测、灾后搜救这类常规轮式、足式设备无法进入的作业场景设计，区别于传统固定构型的工业机械臂，其核心优势在于依托多段串联关节的自由度冗余特性，可实现蜿蜒、伸缩、抬升等多类仿生运动姿态，适配非结构化的作业环境。从设计逻辑来看，整体采用模块化串联构型，单节关节单元集成独立的传动与连接结构，相邻关节间可实现正交方向的角度偏转，单节偏转角度控制在正负45度区间，既保证整体弯曲曲率满足狭小空间穿行要求，又避免超程偏转带来的结构干涉与传动损耗。首尾两端设置有标准化的载荷安装接口，可根据实际作业需求搭载微型摄像头、气体检测传感器、小型操作末端等不同功能模块，接口采用快拆式定位设计，更换载荷时无需拆解主体关节结构，可大幅缩短现场作业的准备周期。在安装边界与尺寸控制上，整体结构的径向尺寸控制在较小范围，可顺利穿过直径不小于自身径向尺寸1.2倍的管道、建筑缝隙等狭窄通道，串联的关节数量可根据作业距离需求灵活增减，单节关节的连接端面设置有定位销与锁紧结构，拼接后整体同轴度误差控制在0.1mm以内，避免多节拼接后出现的传动卡顿问题。关节内部的走线采用内置中空通道设计，所有动力与信号线缆均从关节中心的通孔穿过，避免运动过程中线缆与外部环境剐蹭磨损，同时也减少了外置走线带来的外形凸起，进一步降低穿行过程中的卡滞风险。实际作业过程中，该结构可依托多关节的协同运动，实现沿管道内壁的蠕动行进、跨越小型障碍物的抬升蠕动、在不规则废墟表面的蜿蜒爬行等多种运动模式，相比传统的履带式小型探测设备，其对地形的贴合度更高，可适应坡度大于60度的粗糙壁面爬行，不会出现履带打滑、侧翻等问题。在结构强度设计上，单节关节的壳体采用轻量化高强度材质，在保证整体重量控制在便携作业可承载范围内的同时，可承受不小于自身重量3倍的轴向拉力，避免在垂直攀爬、拖拽作业过程中出现关节断裂失效的问题。关节的传动副采用消隙设计，正反向传动的回程间隙控制在极小范围，保证运动控制的精度，满足搭载检测设备时的姿态稳定需求，不会因传动间隙导致检测画面抖动、检测点位偏移的问题。
