惠普Pavilion15笔记本键盘按键固定支架结构

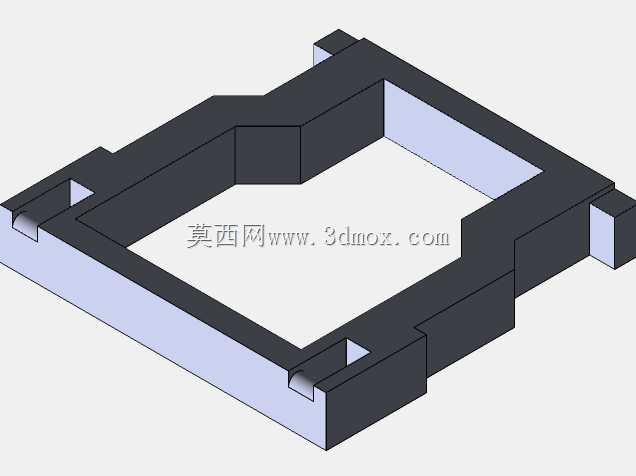

日常办公场景中，笔记本键盘单颗按键脱落是高频出现的硬件小故障，多数情况下并非按键键帽本身损坏，而是键帽下方的定位支撑结构出现断裂、变形，导致按键无法正常卡接回弹，直接更换整副键盘成本偏高，单独替换对应位置的支撑结构就能解决问题，这类小尺寸塑胶支撑件的设计精度直接决定按键的按压手感与使用寿命。这款支撑结构采用框式镂空设计，整体为矩形框架形态，四周设置多组阶梯式卡接凸台与定位凹槽，分别对应键盘底板的卡位与键帽下方的卡扣点位，框架内侧做了均匀的壁厚过渡，避免注塑成型时出现缩痕、翘曲等缺陷，同时在按键按压的受力方向设置了加强筋结构，抵消日常敲击带来的反复冲击力，延长结构的疲劳寿命。设计过程中首先要匹配对应型号笔记本键盘的安装边界，框架的外轮廓尺寸需要完全贴合键盘底板对应按键位的预留槽位，四周的凸台尺寸公差控制在0.1mm以内，确保安装后不会出现左右晃量，同时预留键帽上下活动的行程空间，不会出现卡键、按压无反馈的问题。结构的壁厚根据受力分布做差异化设计，卡接位置的壁厚适当加厚，避免拆装时出现断裂，非受力区域做减薄处理，兼顾结构强度与轻量化需求，适配3D打印的成型特性，无需额外添加支撑结构就能完成打印制作，用户自行更换时只需对准卡位按压卡接即可，不需要额外的粘接或者紧固件固定。这类小尺寸结构件在消费电子维修领域应用广泛，相较于整键盘更换，单独替换支撑结构的成本极低，同时能保留原装键盘的整体手感，设计时需要充分考虑日常按键敲击的受力方向，在易断裂的转角位置做圆角过渡，减少应力集中，同时匹配键帽的回弹行程，确保按压时的力反馈与原装结构一致，不会出现按键塌陷、回弹无力的问题。框架的各个卡接点位置需要严格对应原装键盘的卡位坐标，哪怕0.2mm的位置偏差都可能导致按键卡滞或者无法安装，建模时需要反复核对安装边界的尺寸，确保各个卡扣的配合间隙合理，既不会因为间隙过小导致安装困难，也不会因为间隙过大出现按键松动晃动的问题。
