可折叠15.6英寸笔记本散热托架结构

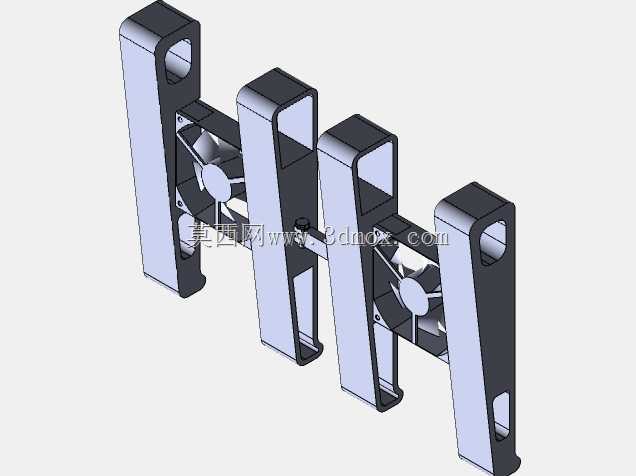

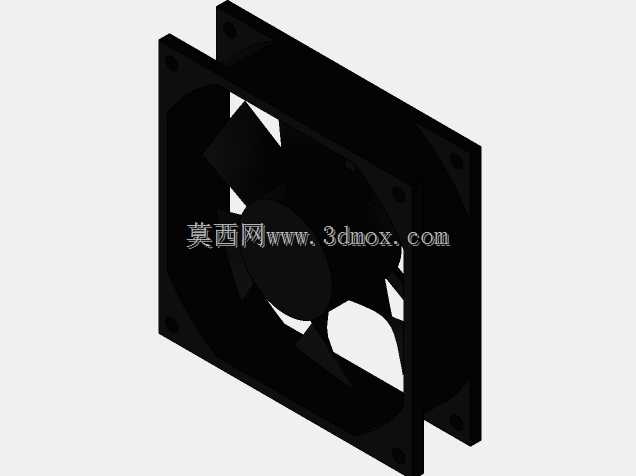

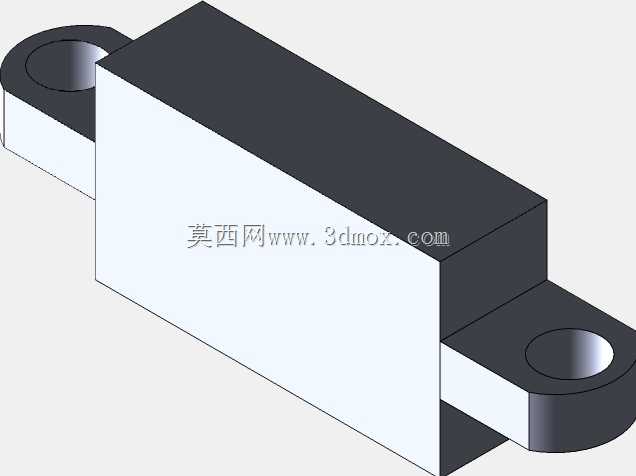

日常办公场景中，15.6英寸尺寸的笔记本因性能释放与屏幕尺寸的平衡，成为多数设计、编程从业者的主力机型，但高负载运行时底部进风受限导致的积热问题，始终是影响硬件稳定性的核心因素，这款折叠式散热托架正是针对该使用痛点开发的配套支撑散热结构。从结构设计逻辑来看，该托架采用多段式镂空立梁作为主体支撑框架，相邻立梁之间预留了充足的空气流通通道，每段立梁对应位置集成轴流风扇单元，风扇进风面正对笔记本底部的常规进风区域，能够直接将外部低温空气导向笔记本散热模组的进风位，避免传统封闭散热垫气流被壳体阻挡、热风在托架内部循环的问题。立梁之间采用铰接式连接结构，非使用状态下可以将多段立梁沿铰接轴转动折叠，折叠后整体厚度仅为单根立梁的截面厚度，能够轻松放入电脑包的隔层中，适配移动办公的携带需求，不会额外增加过多负重。支撑立梁的顶部接触位置做了圆角过渡处理，同时预留了防滑嵌条的安装槽位，使用时可以嵌入橡胶防滑条，避免笔记本放置后出现滑动移位，立梁底部同样设置了防滑垫安装位，保证托架放置在光滑桌面时不会出现滑移。在安装边界与适配尺寸上，该托架的展开总宽度匹配15.6英寸笔记本的底部横向尺寸，支撑点位置避开了笔记本底部的扬声器开孔、标签粘贴位以及外置接口区域，不会遮挡接口影响外设插拔，立梁的支撑高度经过测算，将笔记本底部抬升后与桌面形成的倾斜角度，既符合日常打字的人体工学视角，也能在底部形成足够的进风负压区，提升风冷散热的效率。考虑到个性化适配需求，该结构的各连接部位预留了尺寸调整余量，使用者可以根据自身笔记本的底部进风位置、脚垫分布位置，对立梁的间距、风扇的安装位置做小幅调整，不需要对整体结构做大规模改动，同时整体结构采用等壁厚设计，壁厚参数适配主流FDM3D打印的工艺要求，不需要额外添加支撑结构即可完成打印制作，使用者可以根据自身使用需求选择不同强度的打印材料制作。从实际使用的角度出发，该托架没有设置多余的装饰性结构，所有结构特征都服务于支撑与散热两个核心功能，镂空的框架结构也尽可能降低了整体重量，铰接部位的阻尼经过匹配，展开后能够保持固定的支撑形态，不会因为笔记本的压力出现意外折叠，风扇的供电线路可以沿立梁内部的预留走线槽布置，避免线路外露影响使用整洁度。
