台钳配套通用臂夹结构设计

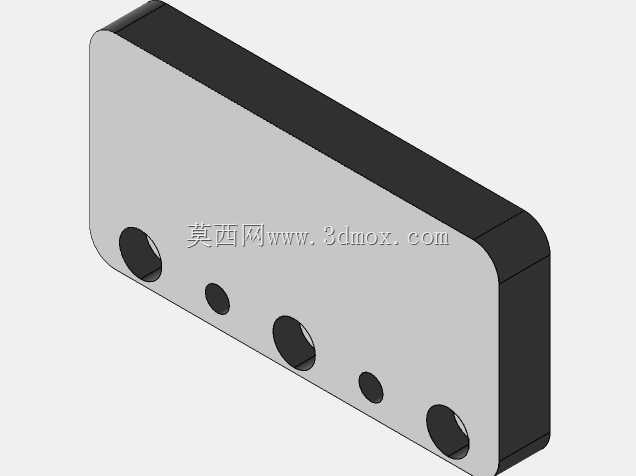

在工装夹具配套、小型工件装夹作业场景中，这类臂夹是台钳拓展夹持能力的核心配套零件，日常多配合台钳本体完成异形工件、小型加工件的定位夹紧，覆盖钳工修配、小零件钻孔攻丝、工件打磨去毛刺等多类机加工与装配场景，能弥补标准台钳钳口夹持行程不足、特定形态工件装夹易打滑的问题。从结构设计来看，该臂夹主体采用长方体倒圆角的块状构型，整体轮廓无尖锐棱角，既避免装配调试过程中剐蹭操作人员，也能减少零件存放、转运过程中的磕碰变形风险。零件上分布的三组不同孔径的通孔，分别对应不同规格的连接螺栓与定位销，其中大孔径通孔用于穿装锁紧螺栓，实现臂夹与台钳活动钳身的紧固连接，小孔径通孔用于安装定位销，保证臂夹安装后与钳身的相对位置精度，避免夹紧作业过程中臂夹发生偏移错位。设计阶段优先考虑了夹持受力的均匀性，臂夹与工件接触的工作面做了平面度公差约束，保证夹紧时接触面能完全贴合工件表面，不会出现局部应力集中导致的工件夹伤、夹持不稳滑脱问题。安装边界方面，该臂夹的厚度尺寸适配常规台钳的钳身安装槽宽度，不需要对原有台钳做额外改造即可直接装配，整体长度尺寸控制在合理范围，不会过度占用台钳的有效夹持行程，装配后臂夹的夹持工作面与台钳固定钳口工作面保持平行，保证装夹工件时的定位基准统一。这类臂夹的材质通常选用中碳钢经调质处理，兼顾足够的结构强度与韧性，夹紧作业时能承受足够的锁紧力而不发生塑性变形，长期反复装夹使用也不会出现工作面凹陷、连接孔滑牙等失效问题。在实际使用中，操作人员可根据待加工工件的形态，更换不同工作面构型的臂夹，该通用款臂夹适合夹持平面类工件，若搭配不同的钳口贴片还可拓展夹持圆柱类、薄壁类工件，适配多类小型零件的加工作业需求，是车间钳工工位、小批量零件加工场景中实用性极强的配套夹持零件。
